Шланг защита от разрыва клапан трубопроводы (A одинарный рукоять гидроцилиндр. тип) — HITACHI ZX210W-AMS

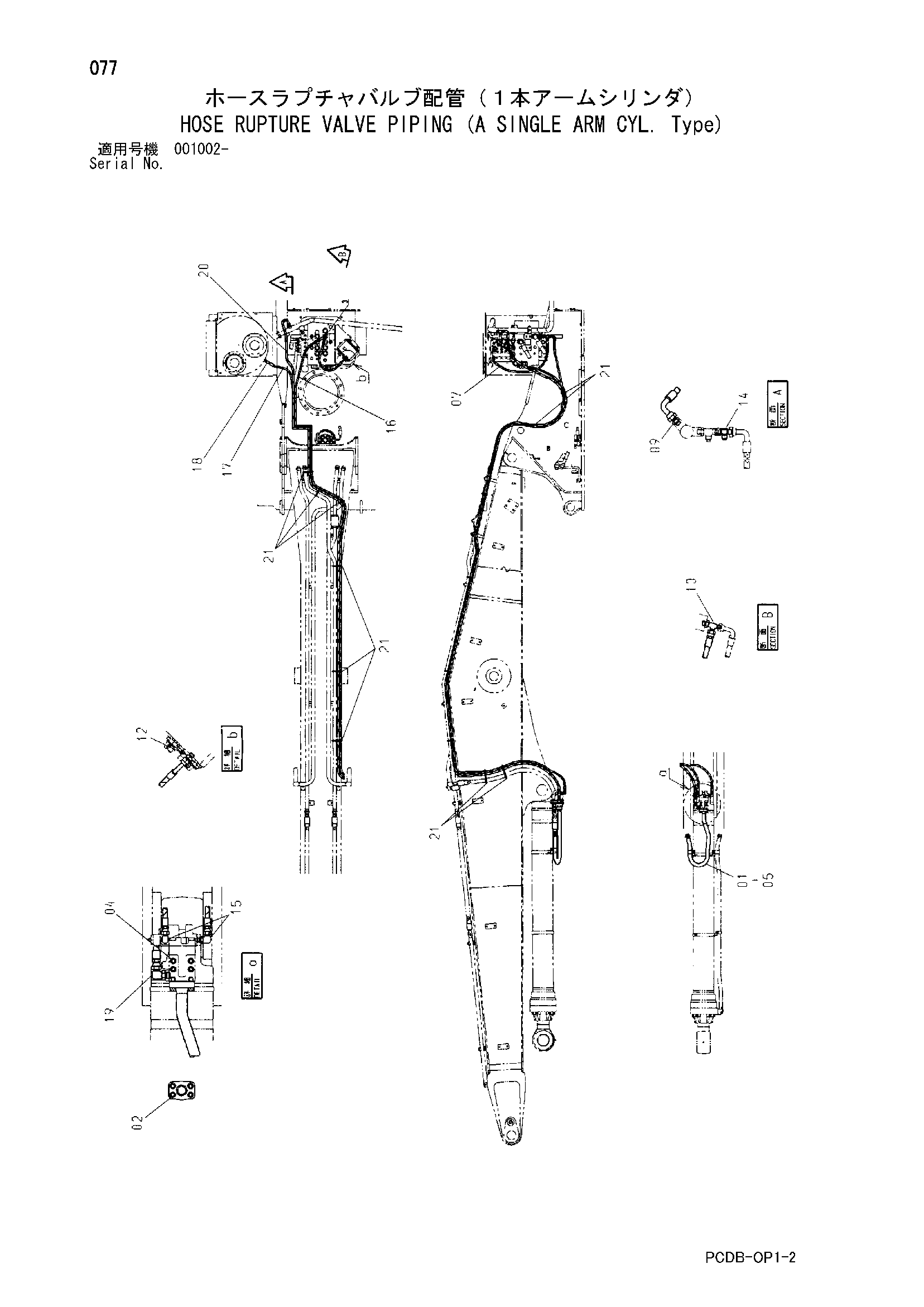

Заводская схема «Шланг защита от разрыва клапан трубопроводы (A одинарный рукоять гидроцилиндр. тип)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8093619 | Трубка | 1 |
| 02 | J781235 | Болт с внутренним шестигранником | 4 |
| 04 | J781202 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 07 | 4439574 | Шланг | 1 |
| 09 | 4221290 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4207300 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4426339 | Соединительный штуцер | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9235529 | Шланг в сборе | 1 |
| 16A | 4606594 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 12 |
| 17 | 9235530 | Шланг в сборе | 1 |
| 17A | 4488315 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 13 |
| 18 | A852433 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9235531 | Шланг в сборе | 1 |
| 20A | 4600869 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 17 |
| 21 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
