Центральный коллектор — HITACHI ZX210W-AMS

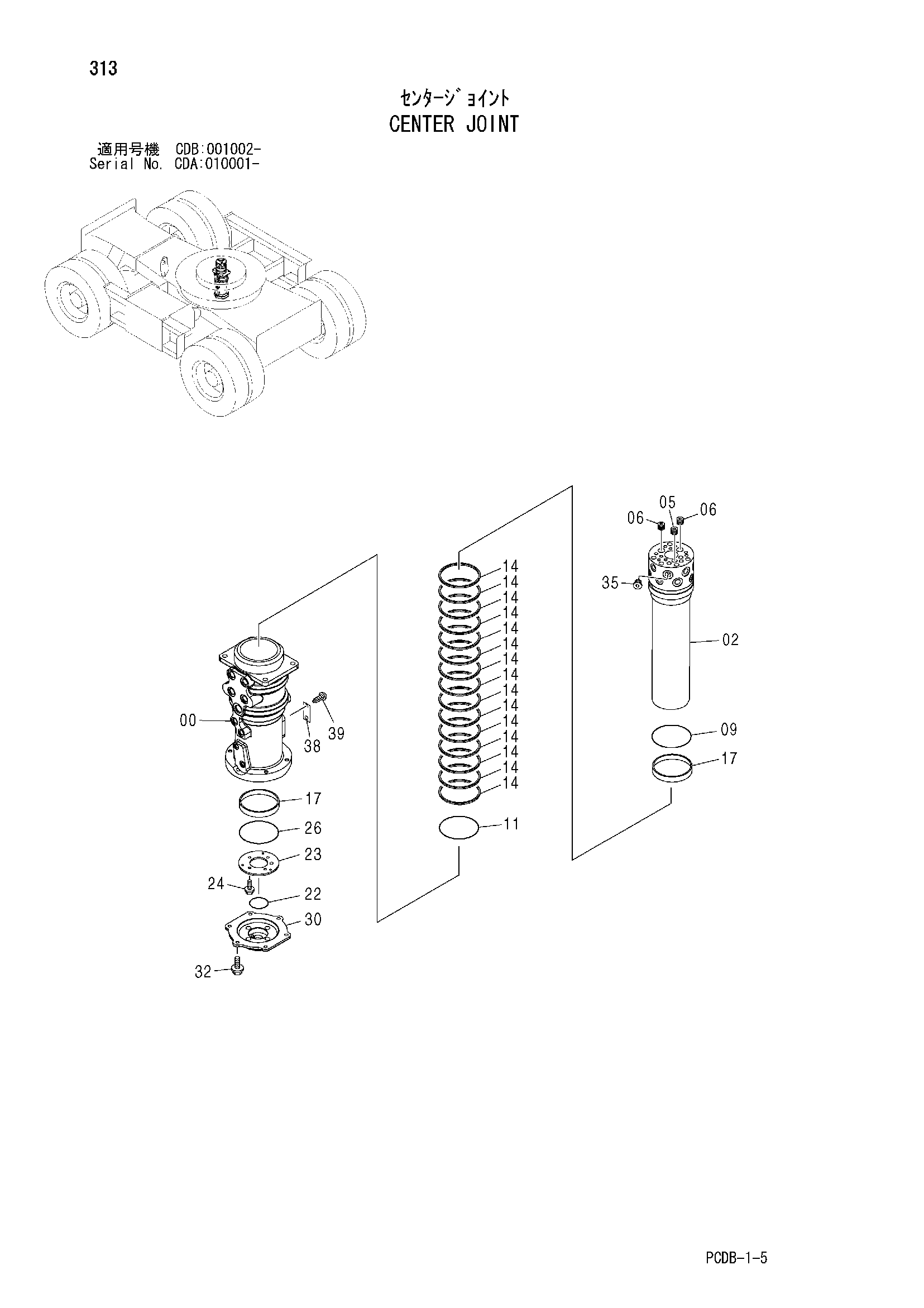

Заводская схема «Центральный коллектор» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9209434 замена: 9226534 | Центральный коллектор в сборе | 1 | |
| 9226534 | Центральный коллектор в сборе | 1 | |
| 00 | 0004440 | Корпус | 1 |
| 02 | 9209435 | Шпиндель | 1 |
| 05 | 94-2013 | Пробка | 1 |
| 06 | 94-2014 | Пробка | 2 |
| 09 | 4635395 | Уплотнительное кольцо | 1 |
| 11 | 4635394 | Уплотнительное кольцо | 1 |
| 14 | 4289595 | Масляное уплотнение | 15 |
| 17 | 4487197 | Втулка | 2 |
| 22 | 4635393 | Уплотнительное кольцо | 1 |
| 23 | 4467367 | Пластина | 1 |
| 24 | J011025 | Болт с шайбой | 4 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 26 | 4635396 | Уплотнительное кольцо | 1 |
| 30 | 2047677 | Крышка | 1 |
| 32 | J011030 | Болт с шайбой | 6 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 35 | 9134112 | Пробка | 1 |
| 38 | 3053559 | Информационная табличка | 1 |
| 39 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
