Подъём гидроцилиндр трубопроводы — HITACHI ZX210W-AMS

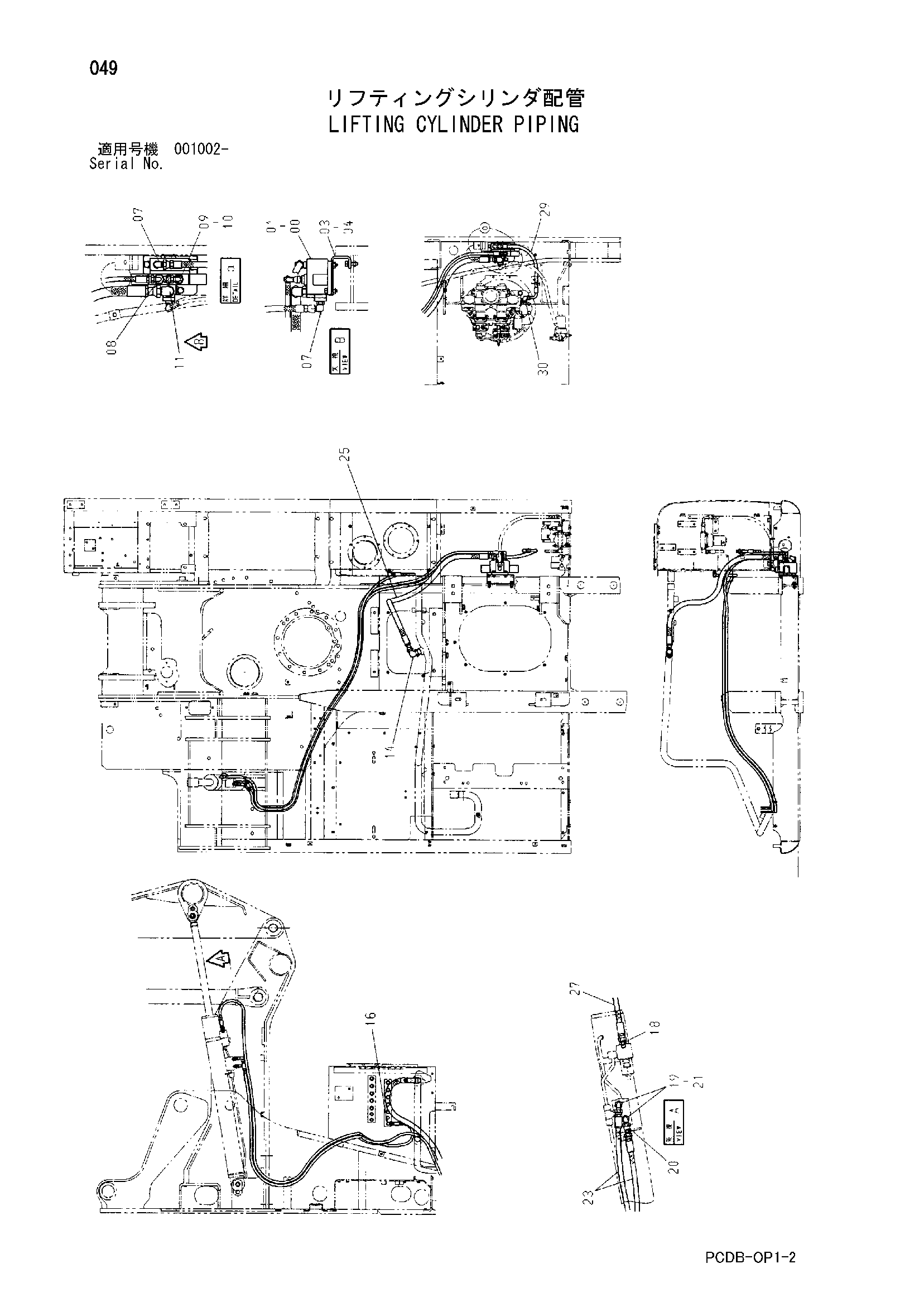

Заводская схема «Подъём гидроцилиндр трубопроводы» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4605861 | Гидрораспределитель | 1 |
| 01 | J271035 | Болт с шайбой | 3 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 9761623 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 2 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Плоская шайба | 1 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852343 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852143 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4239976 | Унион S | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853386 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852123 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4182731 | Адаптер | 2 |
| 20 | 4455491 | Тхроттле (1.4) | 1 |
| 23 | 4398436 | Шланг | 2 |
| 24 | 4611983 | Шланг (A13D) | 1 |
| 25 | 4401283 | Шланг | 1 |
| 27 | 4305250 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
