Электрооборудование (A) — HITACHI ZX210W-AMS

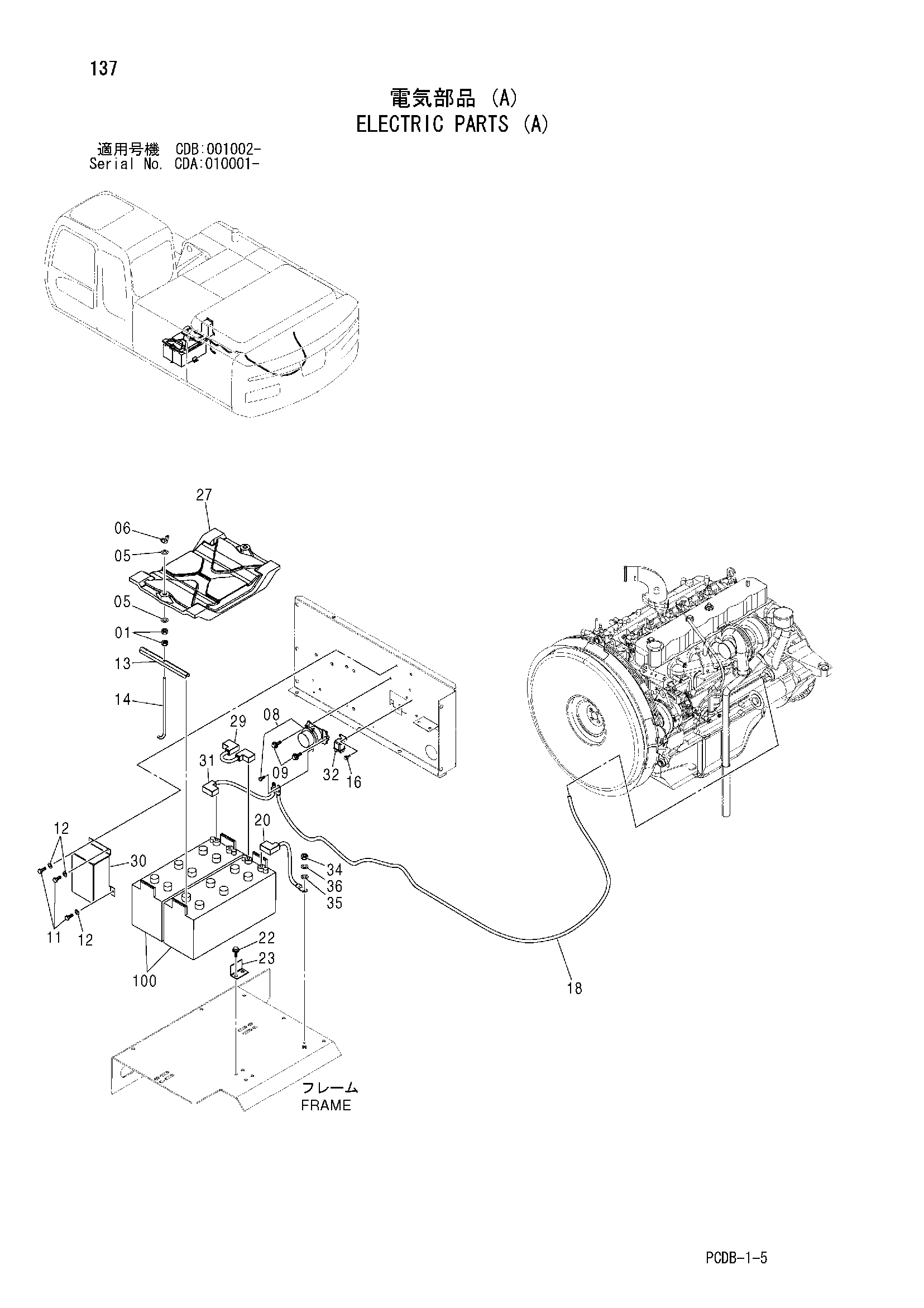

Заводская схема «Электрооборудование (A)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J950010 | Гайка | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | M570010 | Гайка винг | 2 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 09 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 11 | J900816 | Болт | 3 |
| 12 | A590108 | Плоская шайба | 3 |
| 13 | 4435074 | Опора | 2 |
| 14 | 4430289 | Болт крюк | 2 |
| 16 | J020620 | Болт с шайбой | 2 |
| 16 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 18 | 4471497 | Жгут проводов | 1 |
| 20 | 4487431 | Жгут проводов | 1 |
| 22 | J021025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 23 | 4475506 | Опора | 1 |
| 27 | 4351892 | Крышка аккумулятор | 1 |
| 29 | 4350736 | Жгут проводов | 1 |
| 30 | 3087816 | Крышка | 1 |
| 31 | 4431886 | Жгут проводов | 1 |
| 32 | 4452159 | Реле | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | A590110 | Плоская шайба | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 100 | 4431289 | Аккумулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
