Быстросъёмное устройство трубопроводы (2P-BOOM) — HITACHI ZX210W-AMS

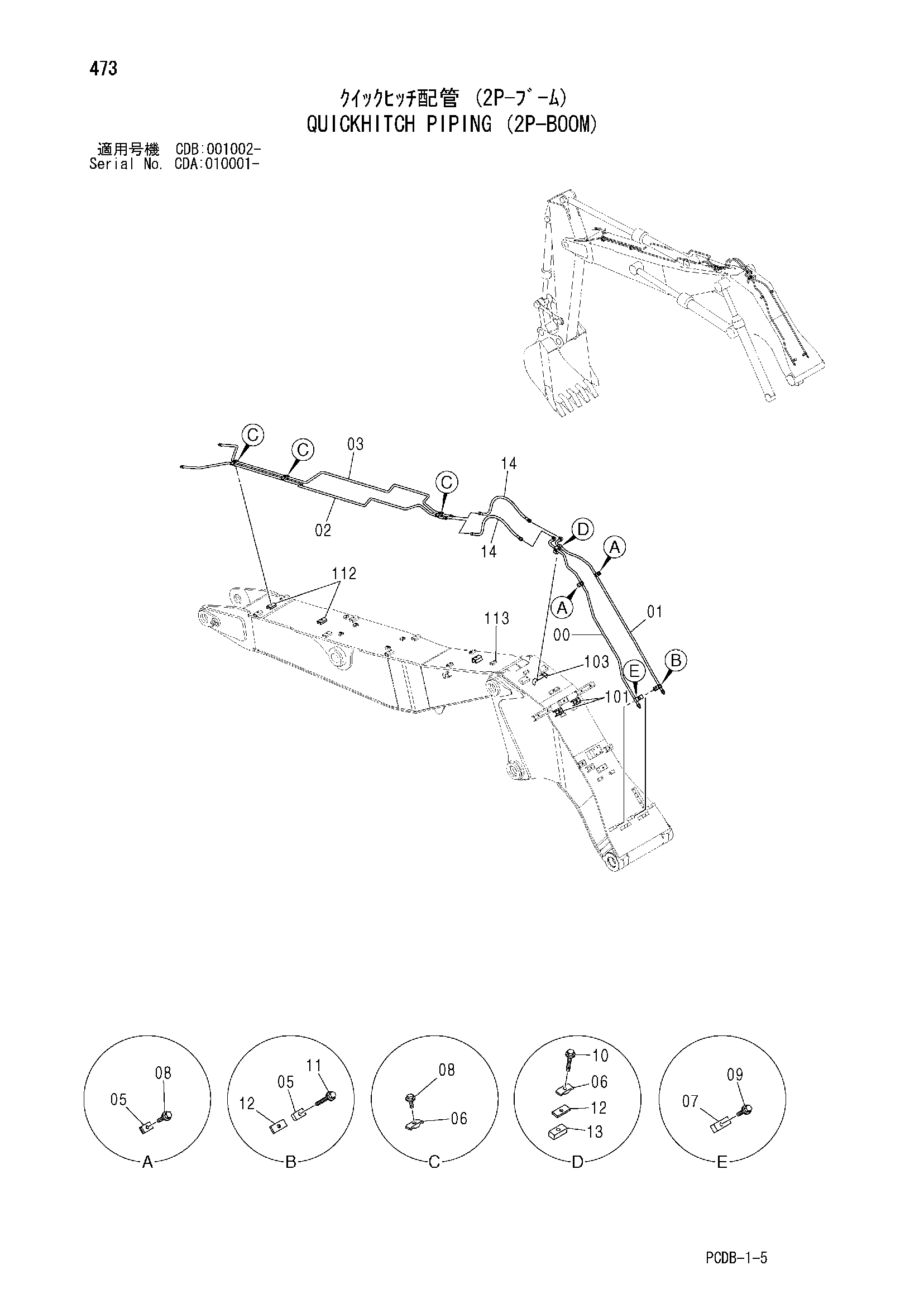

Заводская схема «Быстросъёмное устройство трубопроводы (2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091754 | Трубка | 1 |
| 01 | 8091755 | Трубка | 1 |
| 02 | 7044167 | Трубка | 1 |
| 03 | 7044168 | Трубка | 1 |
| 05 | 4190124 | Хомут трубки | 3 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4488618 | Хомут трубки | 1 |
| 08 | J011250 | Болт с шайбой | 5 |
| 08 | J271250 замена: J901250 | Болт с шайбой | 5 |
| 09 | J011260 | Болт с шайбой | 1 |
| 09 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 10 | J011290 | Болт с шайбой | 1 |
| 10 | J271290 замена: J901290 | Болт с шайбой | 1 |
| 11 | J011200 | Болт с шайбой | 1 |
| 11 | J271200 замена: J901200 | Болт с шайбой | 1 |
| 12 | 4601368 | Пластина | 2 |
| 13 | 4601367 | Пластина | 1 |
| 14 | 4469297 | Шланг | 2 |
| 101 | 9753840 | Седло винта | 2 |
| 103 | 9760619 | Седло винта | 1 |
| 112 | 9738322 | Седло винта | 2 |
| 113 | 9758879 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
