Сателлите дата коммуникатор детали[JPN] — HITACHI ZX210W-AMS
Заводская схема «Сателлите дата коммуникатор детали[JPN]» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

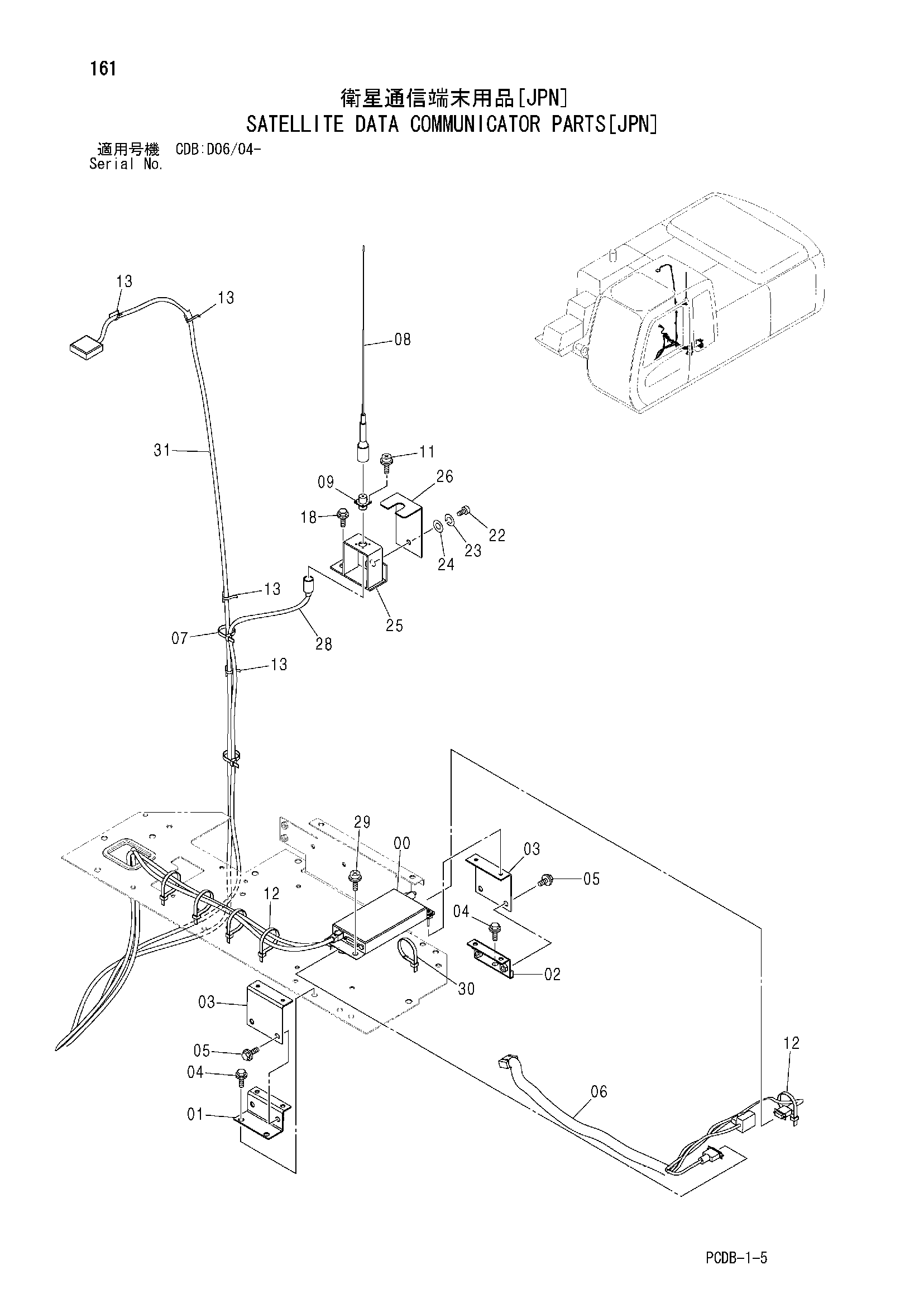

![Схема Сателлите дата коммуникатор детали[JPN] HITACHI ZX210W-AMS](/catalog-drawings/3b/3b097721-240c-4058-bc54-0187b1b3f913.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635318 | Контроллер | 1 |
| 01 | 9756146 | Кронштейн | 1 |
| 02 | 9756147 | Кронштейн | 1 |
| 03 | 9765131 | Кронштейн | 2 |
| 04 | J260820 | Болт с шайбой | 4 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J260820 | Болт с шайбой | 4 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 2052944 | Жгут проводов | 1 |
| 07 | 4055311 | Ленточный зажим | 1 |
| 08 | 4441588 | Антенна | 1 |
| 09 | 4441572 | Разъём | 1 |
| 11 | J460308 | Винт с шайбой | 4 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 13 | 4050373 | Зажим | 4 |
| 18 | J271030 | Болт с шайбой | 1 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4451382 | Выключатель | 1 |
| 22 | J780620 | Болт с внутренним шестигранником | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 24 | J222006 | Шайба | 1 |
| 25 | 9757024 | Кронштейн | 1 |
| 26 | 4458684 | Кронштейн | 1 |
| 28 | 4441571 | Трос | 1 |
| 29 | J460616 | Винт с шайбой | 4 |
| 30 | 4121859 | Ленточный зажим | 1 |
| 31 | 9258423 | Антенна | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
