Гидроцилиндр рукояти (с удерживающий клапан)(моноблочный стрела) — HITACHI ZX210W-AMS

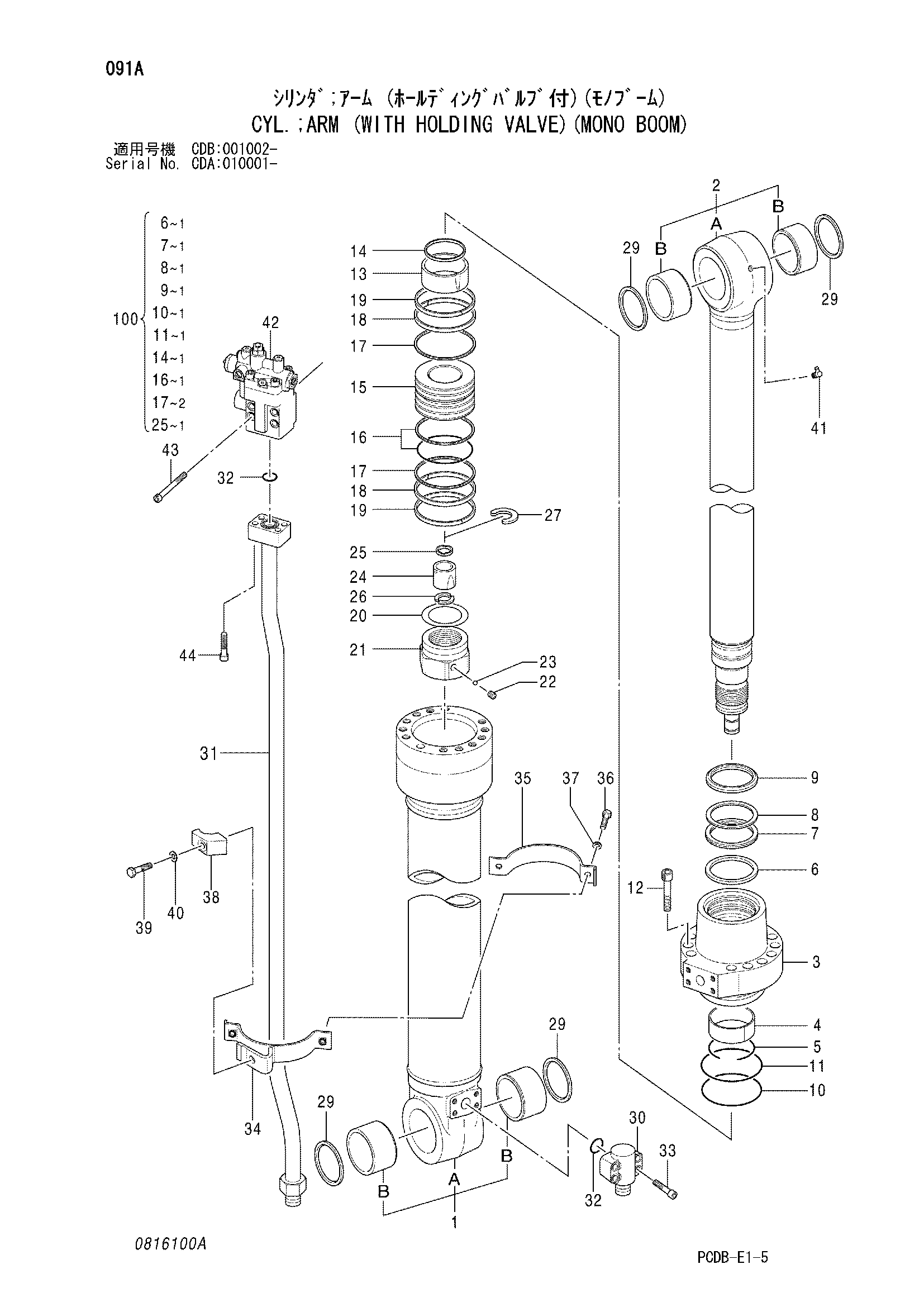

Заводская схема «Гидроцилиндр рукояти (с удерживающий клапан)(моноблочный стрела)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4438207 | Гидроцилиндр рукояти | 1 | |
| 1 | 0789101 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0789102 замена: 0789116 | Труба гидроцилиндра | 1 |
| 1A | 0789116 | Труба гидроцилиндра | 1 |
| 1B | 4352399 | Втулка пальца | 2 |
| 2 | 0789103 | Шток поршня в сборе | 1 |
| 2A | 0789104 | Шток поршня | 1 |
| 2B | 4352399 | Втулка пальца | 2 |
| 3 | 0789105 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0789106 | Кольцо | 1 |
| 7 | 0667404 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811130 | Oーкольцо | 1 |
| 11 | 0789107 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 0409908 | Амортизирующий подшипник | 1 |
| 14 | 0667407 | Уплотнение амортизатор | 1 |
| 15 | 0789108 | Поршень | 1 |
| 16 | 0309210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0789109 | Опорное кольцо | 2 |
| 18 | 0789110 | Кольцо | 2 |
| 19 | 0309212 | Кольцо | 2 |
| 20 | 0309216 | Регулировочная шайба | 1 |
| 21 | 0789111 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0409913 | Амортизирующий подшипник | 1 |
| 25 | 0667411 | Уплотнение амортизатор | 1 |
| 26 | 0409915 | Ограничитель | 2 |
| 27 | 0409916 | Стопорное кольцо | 1 |
| 29 | 4067902 | Пылезащитное уплотнение | 4 |
| 30 | 0387307 | Соединение | 1 |
| 30 | 0906103 | Соединение | 1 |
| 31 | 4438227 | Трубка | 1 |
| 31 | 4615431 | Трубка | 1 |
| 32 | 984614 | Oーкольцо | 2 |
| 33 | 0309020 | Болт с внутренним шестигранником | 4 |
| 33 | M341236 | Болт с внутренним шестигранником | 8 |
| 34-40 | 0789113 | Комплект лента | 1 |
| 34 | 0789114 | Лента | 1 |
| 35 | 0789115 | Лента | 1 |
| 36 | 0408815 | Болт | 2 |
| 37 | 0325913 | Шайба | 2 |
| 38 | 0309219 | Хомут трубки | 1 |
| 39 | 0224115 | Болт | 1 |
| 40 | 0208516 | Пружинная шайба | 1 |
| 41 | 0159411 | Пресс-маслёнка | 1 |
| 42 | 4422632 | Удерживающий клапан | 1 |
| 43 | 0148804 | Болт с внутренним шестигранником | 4 |
| 43 | 4603245 | Болт с внутренним шестигранником | 4 |
| 44 | M341250 | Болт с внутренним шестигранником | 4 |
| 100 | 4448399 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
