Пилотные гидролинии (быстросъёмное устройство)(моноблочный стрела)(1) — HITACHI ZX210W-AMS

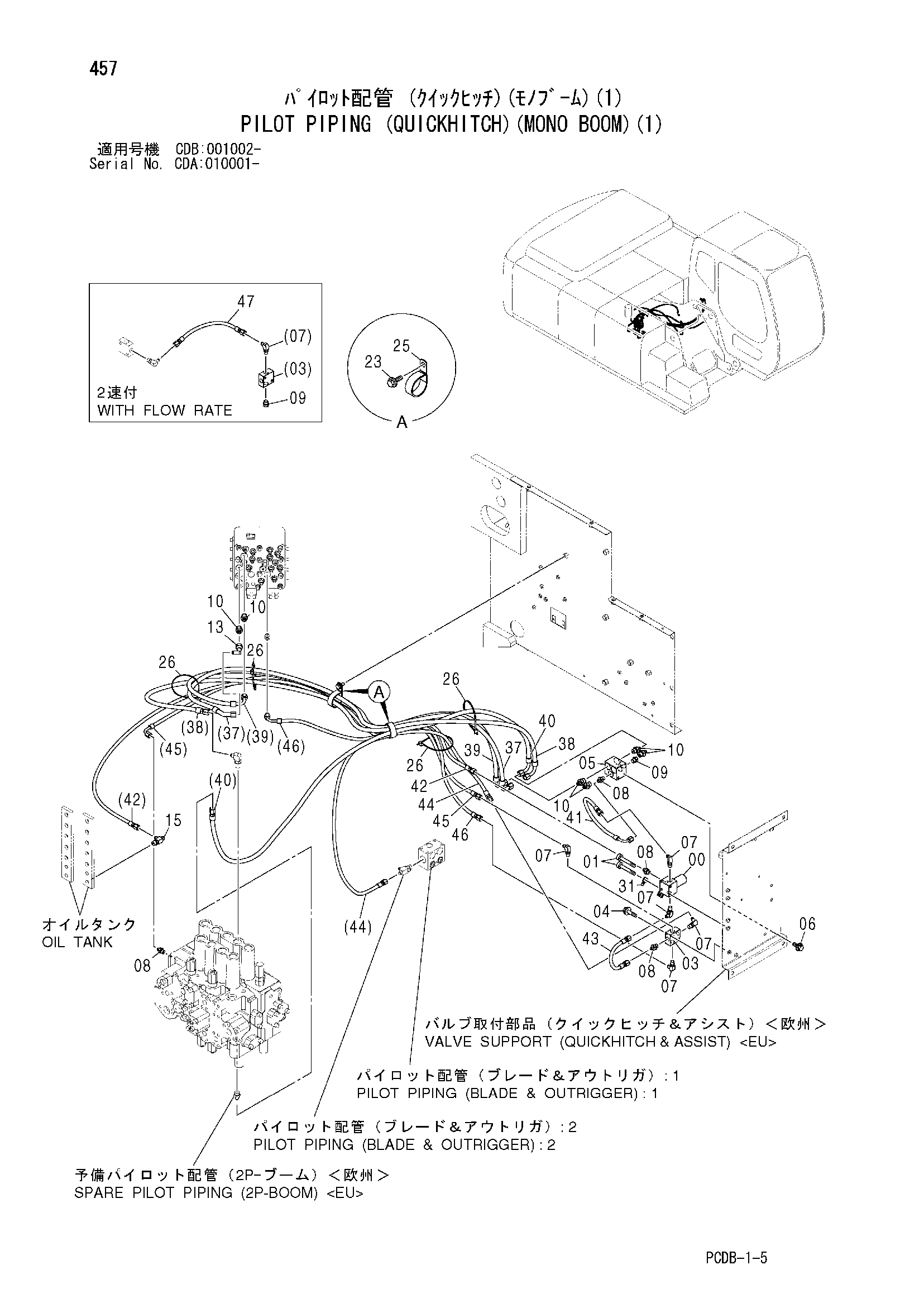

Заводская схема «Пилотные гидролинии (быстросъёмное устройство)(моноблочный стрела)(1)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Электромагнитный клапан | 1 |
| 01 | J780860 | Болт с внутренним шестигранником | 2 |
| 03 | 4411001 | Челночный клапан | 1 |
| 04 | J260840 | Болт с шайбой | 2 |
| 04A | J900840 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4330230 | Челночный клапан | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | A852322 | Угловой штуцер | 5 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 6 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4239976 | Унион S | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Плоская шайба | 1 |
| 25 | 4190265 | Зажим | 2 |
| 26 | 4055312 | Ленточный зажим | 4 |
| 31 | 4257159 | Кронштейн | 1 |
| 37 | 4616392 | Шланг (S14) | 1 |
| 38 | 4616393 | Шланг (C14) | 1 |
| 39 | 4616394 | Шланг (S13) | 1 |
| 40 | 4616395 | Шланг (C13) | 1 |
| 41 | 4437388 | Шланг | 1 |
| 42 | 4616397 | Шланг | 1 |
| 43 | 4480078 | Шланг | 1 |
| 44 | 4616031 | Шланг (Z) | 1 |
| 45 | 4616030 | Шланг (SJ) | 1 |
| 46 | 4616401 | Шланг (SP) | 1 |
| 47 | 4451995 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
