Отвал — HITACHI ZX210W-AMS

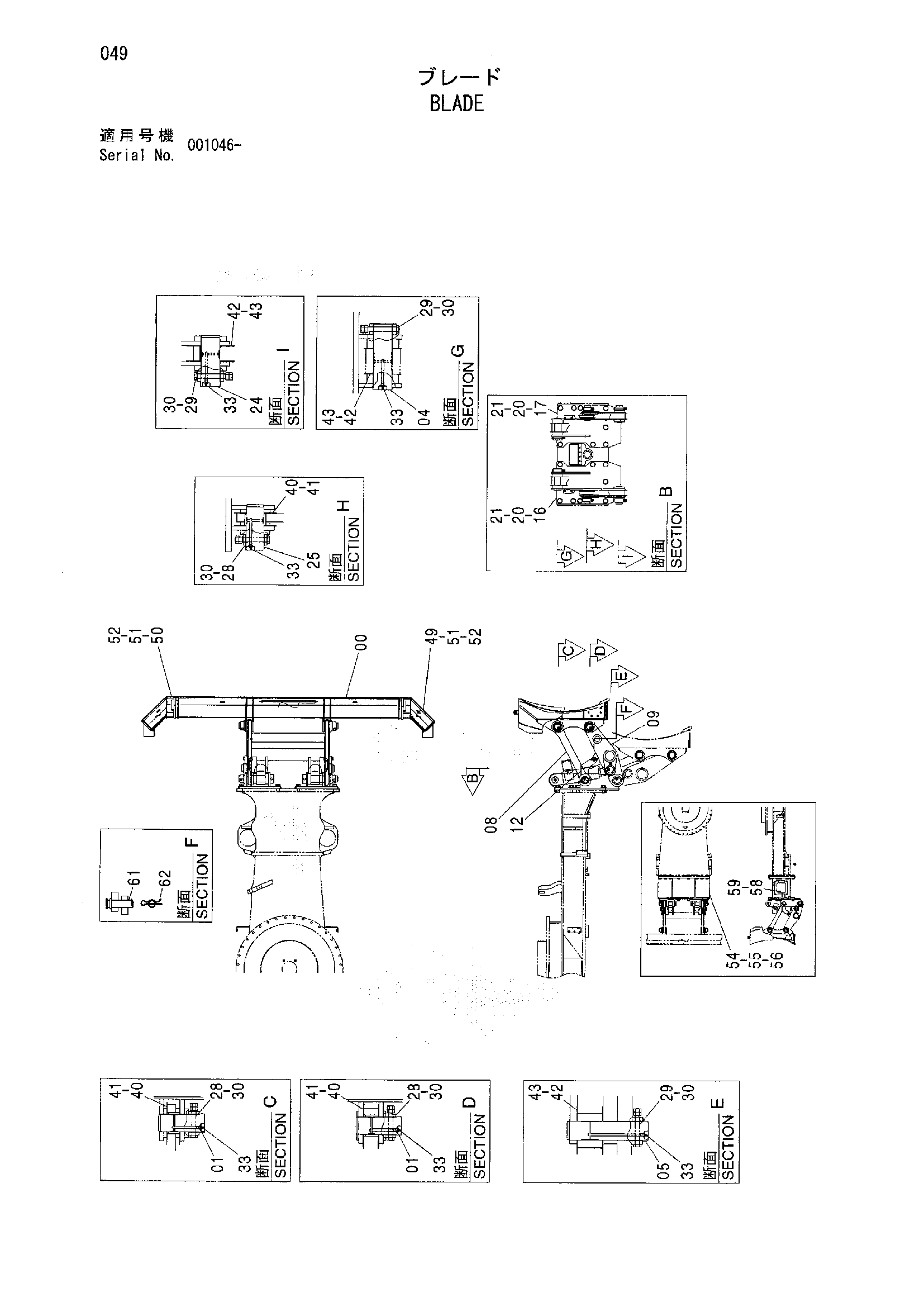

Заводская схема «Отвал» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022870 | Отвал | 1 |
| 01 | 3095395 | Палец | 4 |
| 04 | 3096994 | Палец | 2 |
| 05 | 3096995 | Палец | 2 |
| 08 | 8096897 | Тяга A | 2 |
| 09 | 8097079 | Тяга B | 1 |
| 12 | 4622550 | Кронштейн | 2 |
| 16 | 7043734 | Правый кронштейн | 1 |
| 17 | 7043736 | Левый кронштейн | 1 |
| 20 | J933065 | Болт | 16 |
| 21 | 4114408 | Шайба | 16 |
| 24 | 3095396 | Палец | 2 |
| 25 | 3095395 | Палец | 2 |
| 28 | 4435123 | Стопорный палец | 6 |
| 29 | 4435124 | Стопорный палец | 6 |
| 30 | J950016 | Гайка | 24 |
| 33 | J75481 | Пресс-маслёнка | 12 |
| 40 | 4444290 | Упорная пластина 1.0 | 12 |
| 41 | 4444291 | Упорная пластина 2.0 | 6 |
| 42 | 4444288 | Упорная пластина 1.0 | 12 |
| 43 | 4444289 | Упорная пластина 2.0 | 6 |
| 49 | 6022903 | Отвал (правый) | 1 |
| 50 | 6022904 | Отвал (левый) | 1 |
| 51 | J922045 | Болт | 22 |
| 52 | J222020 | Шайба | 22 |
| 54 | 7046660 | Проставка | 1 |
| 55 | J933090 | Болт | 22 |
| 56 | 4114408 | Шайба | 22 |
| 58 | 4622549 | Крышка | 1 |
| 59 | J271020 | Болт с шайбой | 4 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Плоская шайба | 1 |
| 61 | 4622551 | Палец | 2 |
| 62 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
