Основные гидролинии (5)(2P-BOOM) — HITACHI ZX210W-AMS

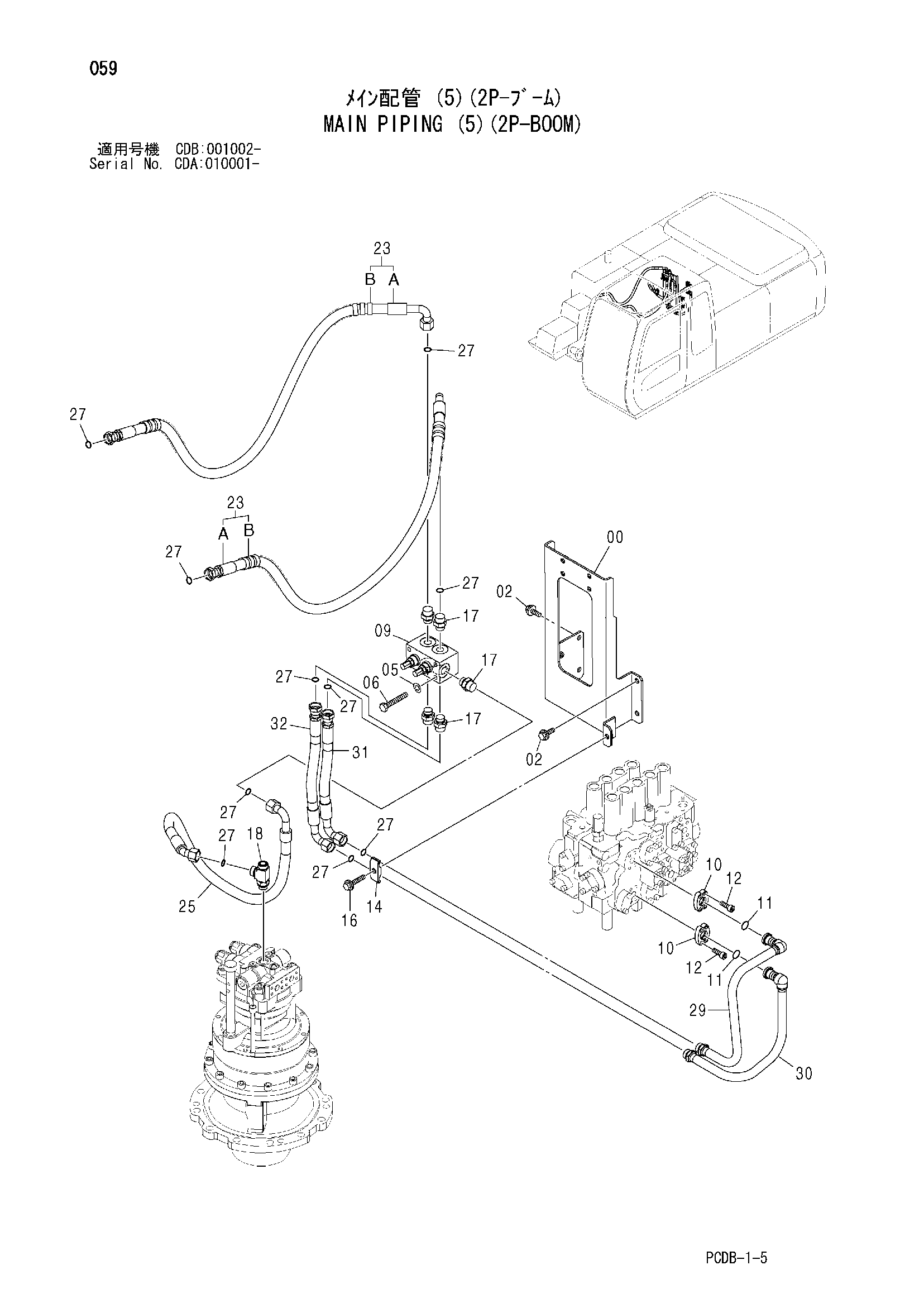

Заводская схема «Основные гидролинии (5)(2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041589 | Кронштейн | 1 |
| 02 | J021235 | Болт с шайбой | 4 |
| 02 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J901202 | Болт | 4 |
| 09 | 9204069 | Клапан | 1 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 12 | J781030 | Болт с внутренним шестигранником | 8 |
| 14 | 4189859 | Хомут трубки | 1 |
| 16 | J011260 | Болт с шайбой | 1 |
| 16 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 17 | A853166 | Адаптер | 5 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853466 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 9209109 | Шланг в сборе | 2 |
| 23A | 4466428 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 4 |
| 25 | 4466443 | Шланг | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 10 |
| 29 | 8089745 | Трубка | 1 |
| 30 | 8089780 | Трубка | 1 |
| 31 | 4433648 | Шланг | 1 |
| 32 | 4397973 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
