Стрела трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)(1"X1-1/4") — HITACHI ZX210W-AMS

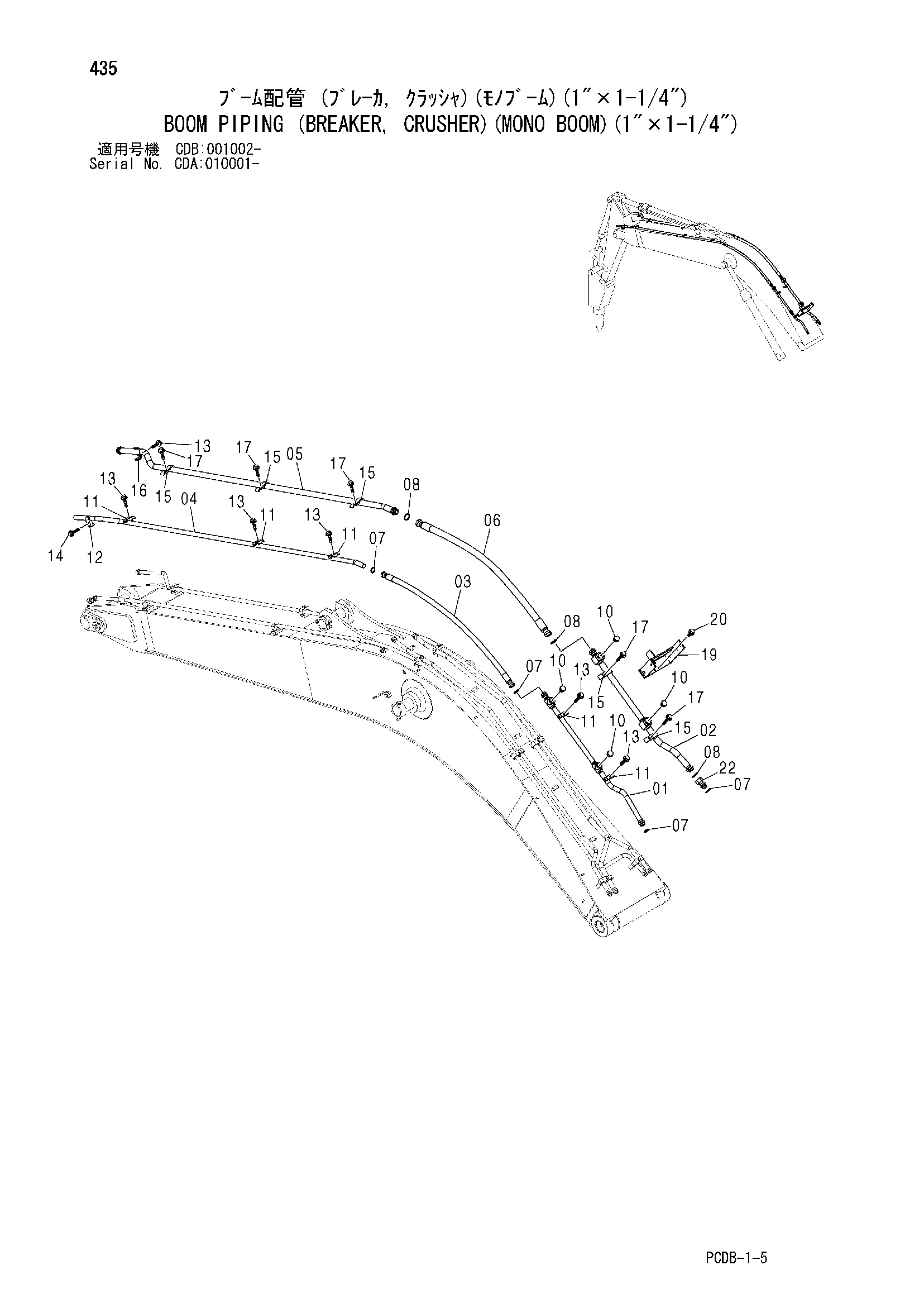

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)(1"X1-1/4")» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081638 | Трубка | 1 |
| 02 | 8091817 | Трубка | 1 |
| 03 | 4357695 | Шланг | 1 |
| 04 | 8082052 | Трубка | 1 |
| 05 | 8089788 | Трубка | 1 |
| 06 | 4278158 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4187329 | Уплотнительное кольцо | 3 |
| 10 | A885008 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 5 |
| 12 | 4190127 | Хомут трубки | 1 |
| 13 | J011270 | Болт с шайбой | 6 |
| 13 | J271270 замена: J901270 | Болт с шайбой | 6 |
| 14 | J011275 | Болт с шайбой | 1 |
| 14 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 15 | 4280387 | Хомут | 5 |
| 16 | 4053698 | Хомут трубки | 1 |
| 17 | J011255 | Болт с шайбой | 5 |
| 17 | J271255 замена: J901255 | Болт с шайбой | 5 |
| 19 | 8089789 | Кронштейн | 1 |
| 20 | J021230 | Болт с шайбой | 4 |
| 20 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 22 | 9752798 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
