Электрооборудование (C) — HITACHI ZX210W-3HCMC

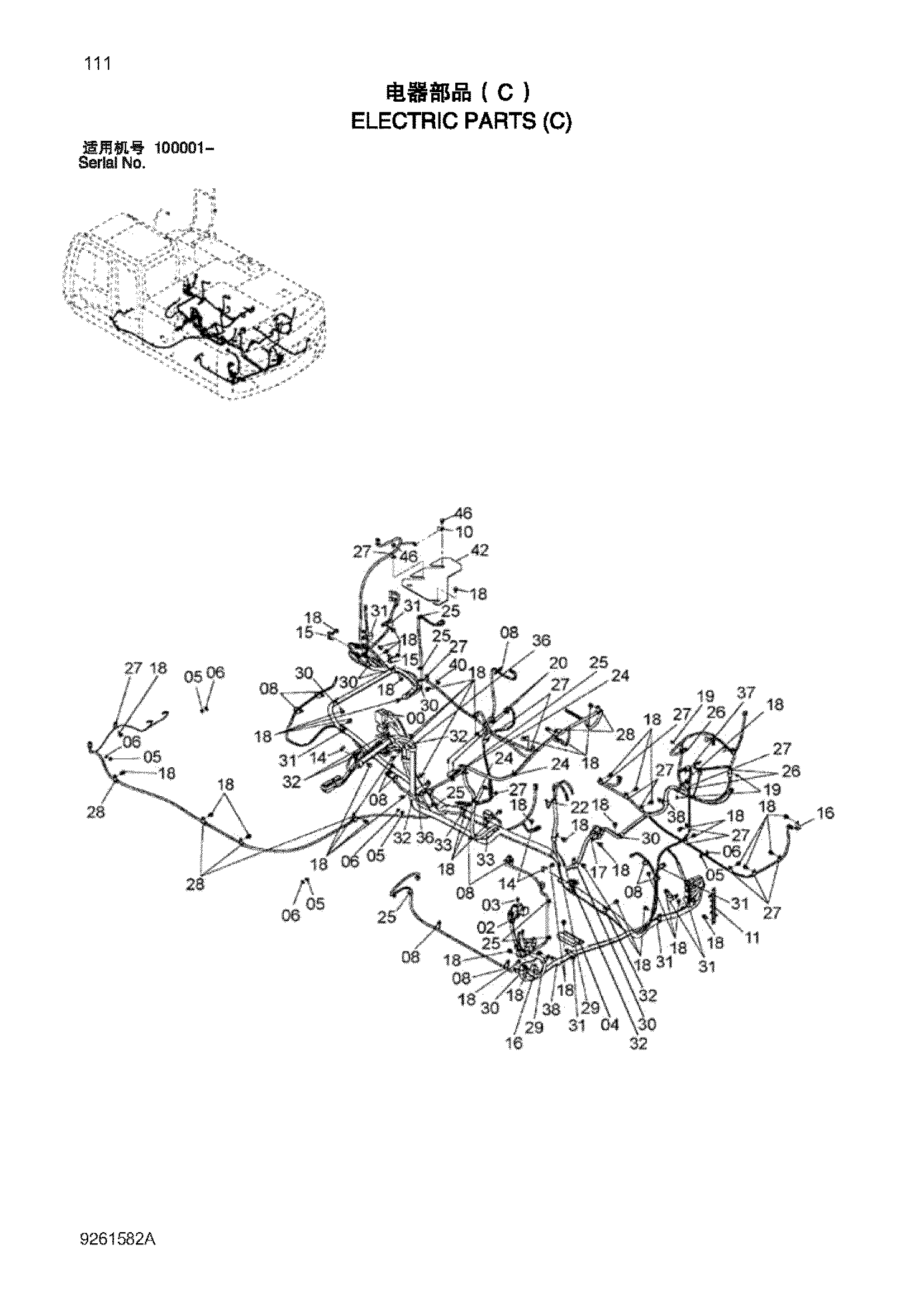

Заводская схема «Электрооборудование (C)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0006485 | Жгут проводов | 1 |
| 02 | 4681233 | Реле | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 04 | 9767090 | Кронштейн | 1 |
| 04A | 4662823 | Кронштейн | 1 |
| 04B | 4432711 | Резиновая прокладка | 1 |
| 05 | J950010 | Гайка | 5 |
| 06 | A590110 | Плоская шайба | 5 |
| 08 | 4055311 | Ленточный зажим | 11 |
| 10 | 4381930 | Кронштейн | 1 |
| 11 | 3106886 | Кронштейн | 1 |
| 14 | 4257159 | Кронштейн | 4 |
| 15 | 4602634 | Кронштейн | 2 |
| 16 | 3109723 | Кронштейн | 2 |
| 17 | 3108914 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 58 |
| 19 | J260616 | Болт с шайбой | 3 |
| 20 | J450520 | Винт с шайбой | 2 |
| 22 | J260612 | Болт с шайбой | 1 |
| 24 | 4254600 | Зажим | 3 |
| 25 | 4449250 | Зажим | 7 |
| 26 | 4450494 | Зажим (диаметр. 22mm) | 3 |
| 27 | 4190261 | Зажим (диаметр. 10mm) | 15 |
| 28 | 4190275 | Зажим (диаметр. 14mm) | 6 |
| 29 | 4190273 | Зажим (диаметр. 18mm) | 2 |
| 30 | 4190277 | Зажим (диаметр. 22mm) | 7 |
| 31 | 4192035 | Зажим (диаметр. 28mm) | 7 |
| 32 | 4190264 | Зажим (диаметр. 35mm) | 6 |
| 33 | 4190291 | Зажим (диаметр. 40mm) | 2 |
| 36 | 4193816 | Зажим (диаметр. 60mm) | 2 |
| 37 | 4259220 | Зажим | 1 |
| 38 | 4190263 | Зажим (диаметр. 25mm) | 2 |
| 40 | 4336875 | Кронштейн | 1 |
| 42 | 3113021 | Пластина | 1 |
| 46 | J271020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
