Топливные трубопроводы — HITACHI ZX210W-3HCMC

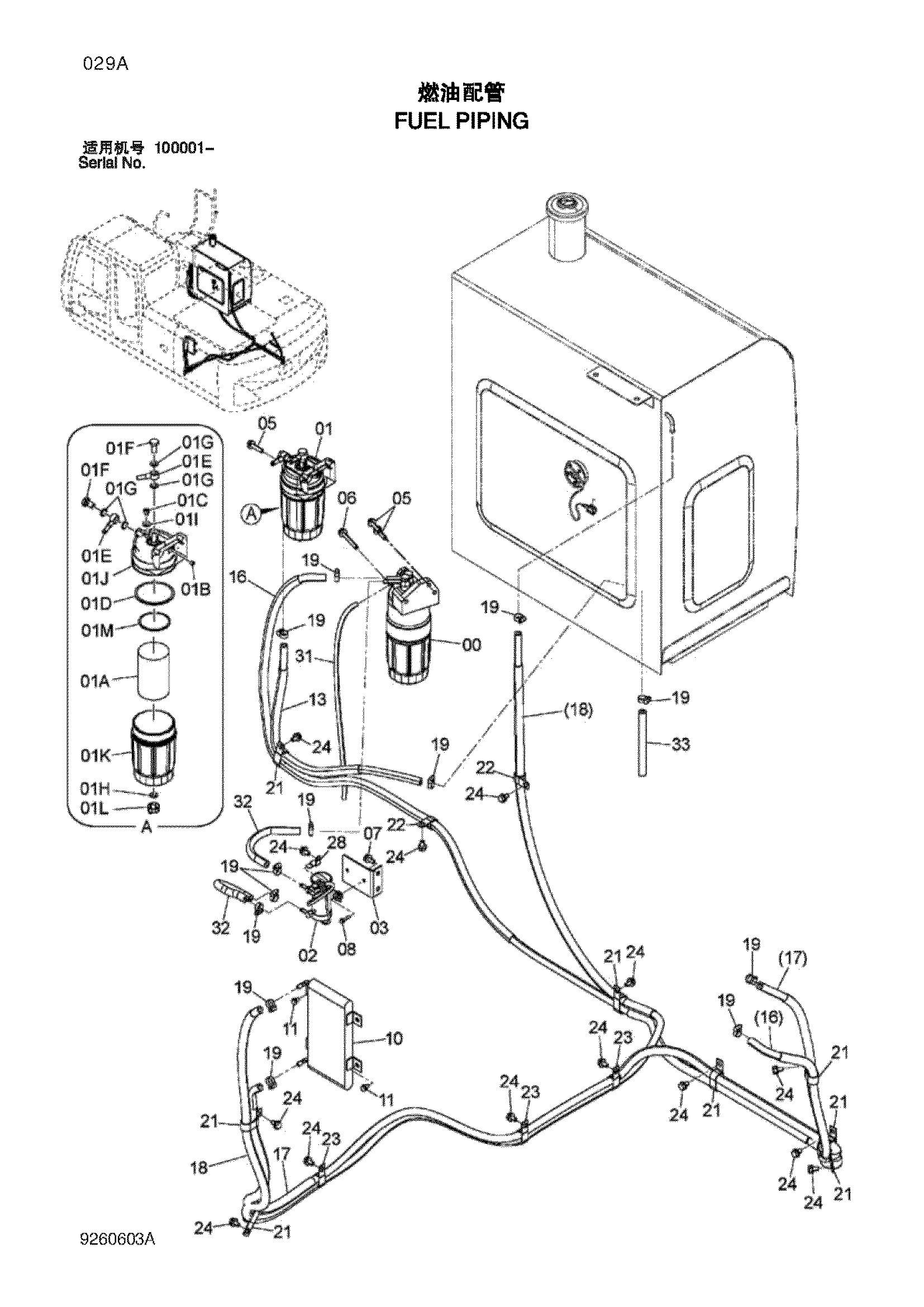

Заводская схема «Топливные трубопроводы» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4687687 | Топливный фильтр | 1 |
| 01 | 4679980 | Топливный фильтр | 1 |
| 01A | 4676385 | Топливный фильтр | 1 |
| 01B | 4653188 | Пробка | 1 |
| 01C | 4653191 | Пробка воздушный | 1 |
| 01D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 01E | 4326742 | Трубка топливный | 2 |
| 01F | 4326740 | Болт | 2 |
| 01G | 4326741 | Прокладка (для проушина болт) | 4 |
| 01H | 4653194 | Прокладка (для дренажный) | 1 |
| 01I | 4653192 | Прокладка | 1 |
| 01J | 4653187 | Головка | 1 |
| 01K | 4653189 | Корпус фильтр (клеар) | 1 |
| 01L | 4653193 | Пробка дренажный | 1 |
| 01M | 4653190 | Кольцо | 1 |
| 02 | 4645227 | Насос | 1 |
| 03 | 8100676 | Кронштейн | 1 |
| 05 | J271045 | Болт с шайбой | 4 |
| 06 | J271080 | Болт с шайбой | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 08 | J260630 | Болт с шайбой | 2 |
| 10 | 4626193 | Радиатор | 1 |
| 11 | J260816 | Болт с шайбой | 4 |
| 13 | 9260693 | Топливный шланг | 1 |
| 13A | 4362469 | Трубка | 1 |
| 13B | 4430213 | Топливный шланг | 1 |
| 16 | 9260694 | Топливный шланг | 1 |
| 16A | 4397880 | Топливный шланг | 1 |
| 16B | 4679008 | Трубка | 2 |
| 17 | 9260695 | Топливный шланг | 1 |
| 18 | 9260696 | Топливный шланг | 1 |
| 18A | 4397880 | Топливный шланг | 1 |
| 18B | 4626781 | Трубка | 1 |
| 18C | 4355531 | Трубка | 1 |
| 19 | 4514700 | Зажим шланг | 13 |
| 21 | 4192034 | Зажим | 8 |
| 22 | 4190263 | Зажим | 2 |
| 23 | 4190282 | Зажим | 3 |
| 24 | J271020 | Болт с шайбой | 14 |
| 28 | 4381930 | Кронштейн | 1 |
| 31 | 4655884 | Виниловый шланг | 2 |
| 32 | 4437406 | Топливный шланг | 2 |
| 33 | 4654132 | Топливный шланг | 1 |
| 34 | 4681999 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
