Пилотные гидролинии (C-1) — HITACHI ZX210W-3HCMC

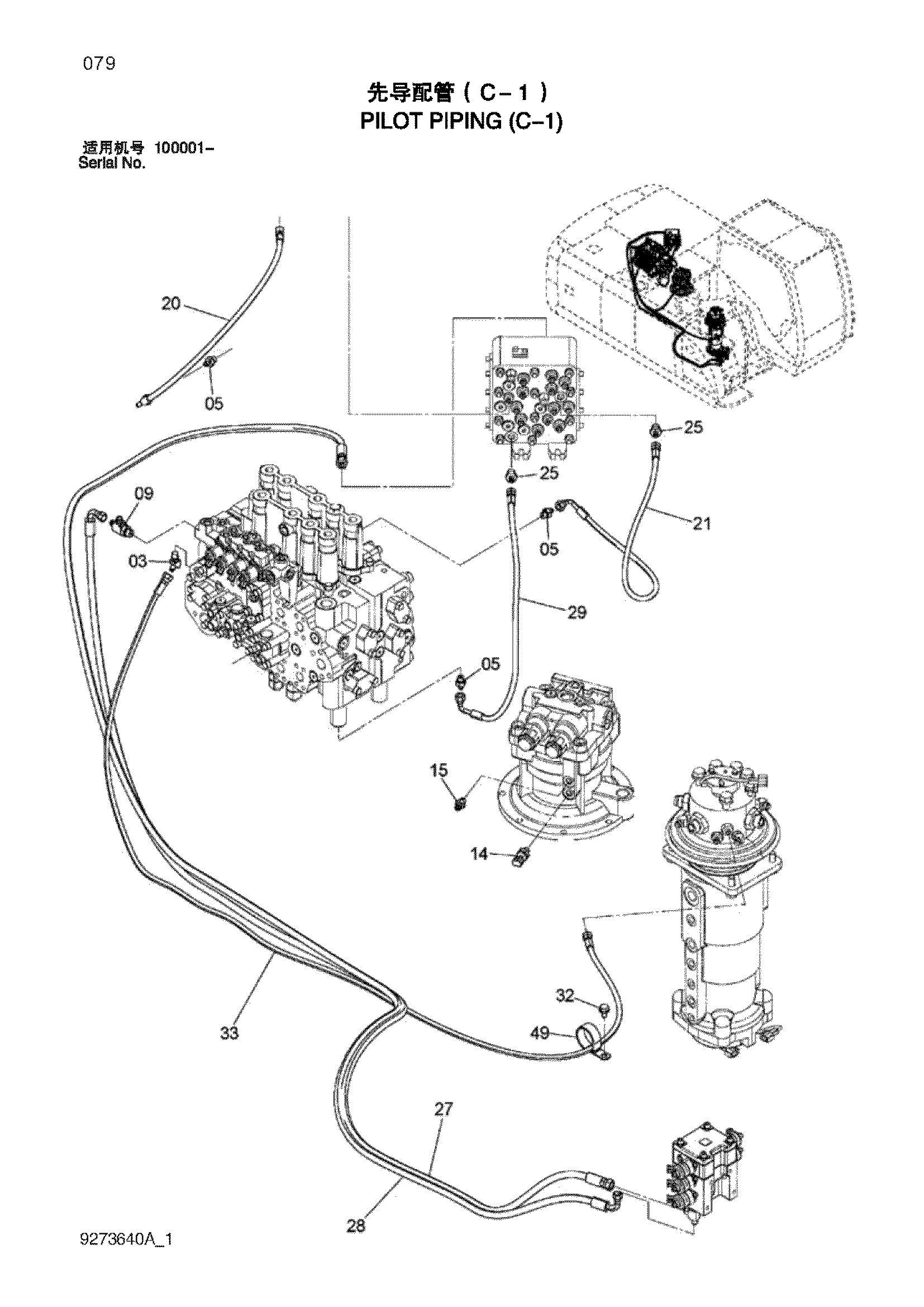

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852222 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852123 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4656044 | Шланг (SK) | 1 |
| 21 | 4656045 | Шланг (SE) | 1 |
| 25 | A852132 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4665170 | Шланг (PF) | 1 |
| 28 | 4657527 | Шланг (PI) | 1 |
| 29 | 4665171 | Шланг (SL) | 1 |
| 32 | J271020 | Болт с шайбой | 1 |
| 33 | 4674284 | Шланг (SI) | 1 |
| 49 | 4193816 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
