Крышка (9-2) — HITACHI ZX210W-3HCMC

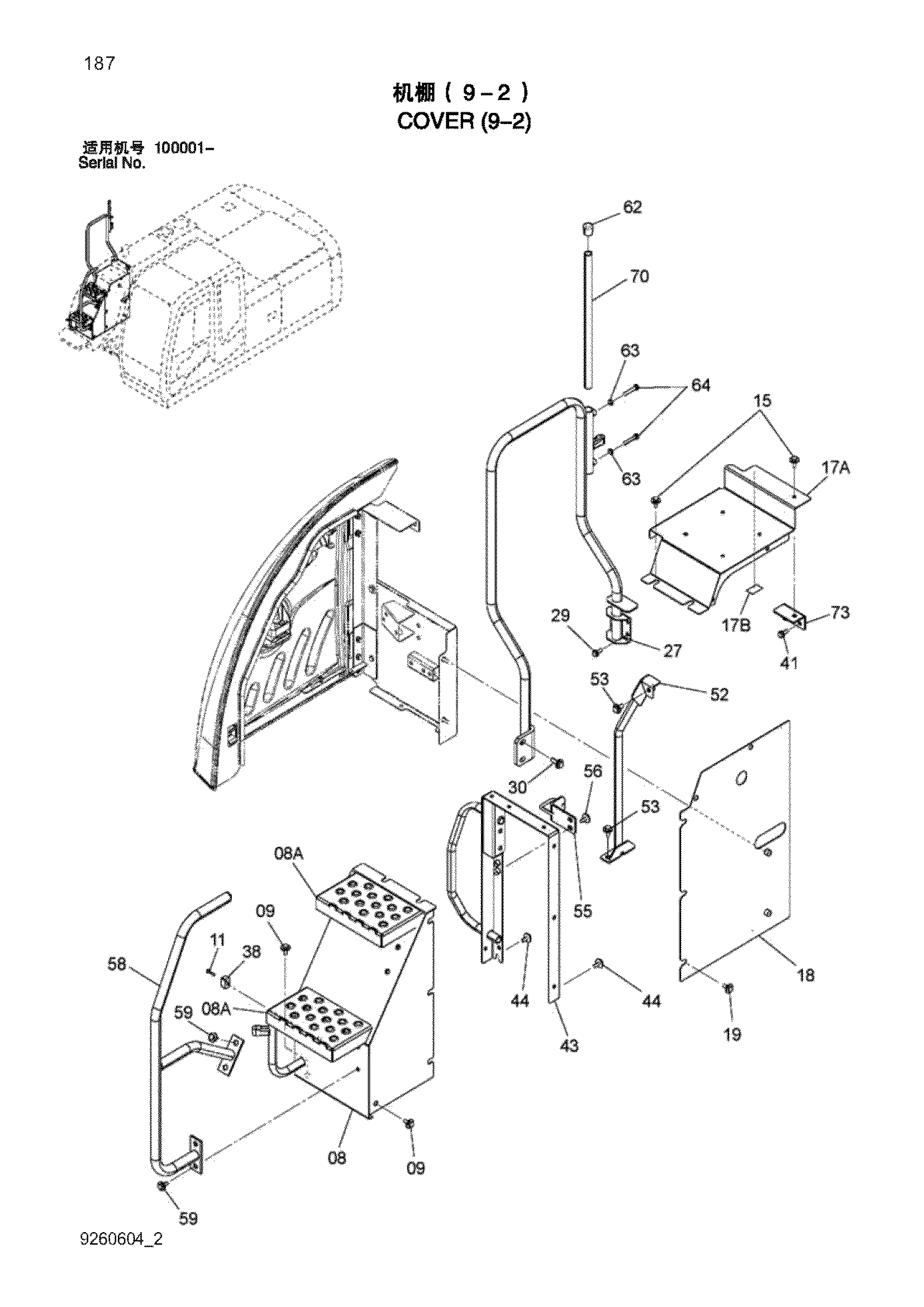

Заводская схема «Крышка (9-2)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 6024514 | Крышка | 1 |
| 08A | 3106850 | Ступень | 2 |
| 09 | J281030 | Болт с шайбой | 2 |
| 11 | J260635 | Болт с шайбой | 2 |
| 15 | J281030 | Болт с шайбой | 3 |
| 17 | 8108776 | Крышка в сборе | 1 |
| 17A | 7050387 | Крышка | 1 |
| 17B | 4421803 | Резиновая прокладка | 1 |
| 18 | 7050386 | Крышка | 1 |
| 19 | J281030 | Болт с шайбой | 5 |
| 27 | 7051807 | Стойка | 1 |
| 29 | J271030 | Болт с шайбой | 4 |
| 30 | J281240 | Болт с шайбой | 2 |
| 38 | 4652573 | Ограничитель | 1 |
| 41 | J271030 | Болт с шайбой | 1 |
| 43 | 7051809 | Опора | 1 |
| 44 | J281030 | Болт с шайбой | 2 |
| 52 | 8107484 | Стойка | 1 |
| 53 | J281230 | Болт с шайбой | 3 |
| 55 | 9767100 | Защёлка | 1 |
| 56 | J281030 | Болт с шайбой | 2 |
| 58 | 7051848 | Стойка | 1 |
| 59 | J281030 | Болт с шайбой | 4 |
| 62 | 4094101 | Колпачок | 1 |
| 63 | J950010 | Гайка | 2 |
| 64 | M261060 | Болт | 2 |
| 70 | 4666907 | Стойка | 1 |
| 73 | 9768402 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
