Каталог запчастей HITACHI
Электрооборудование (E) — HITACHI ZX210W-3HCMC

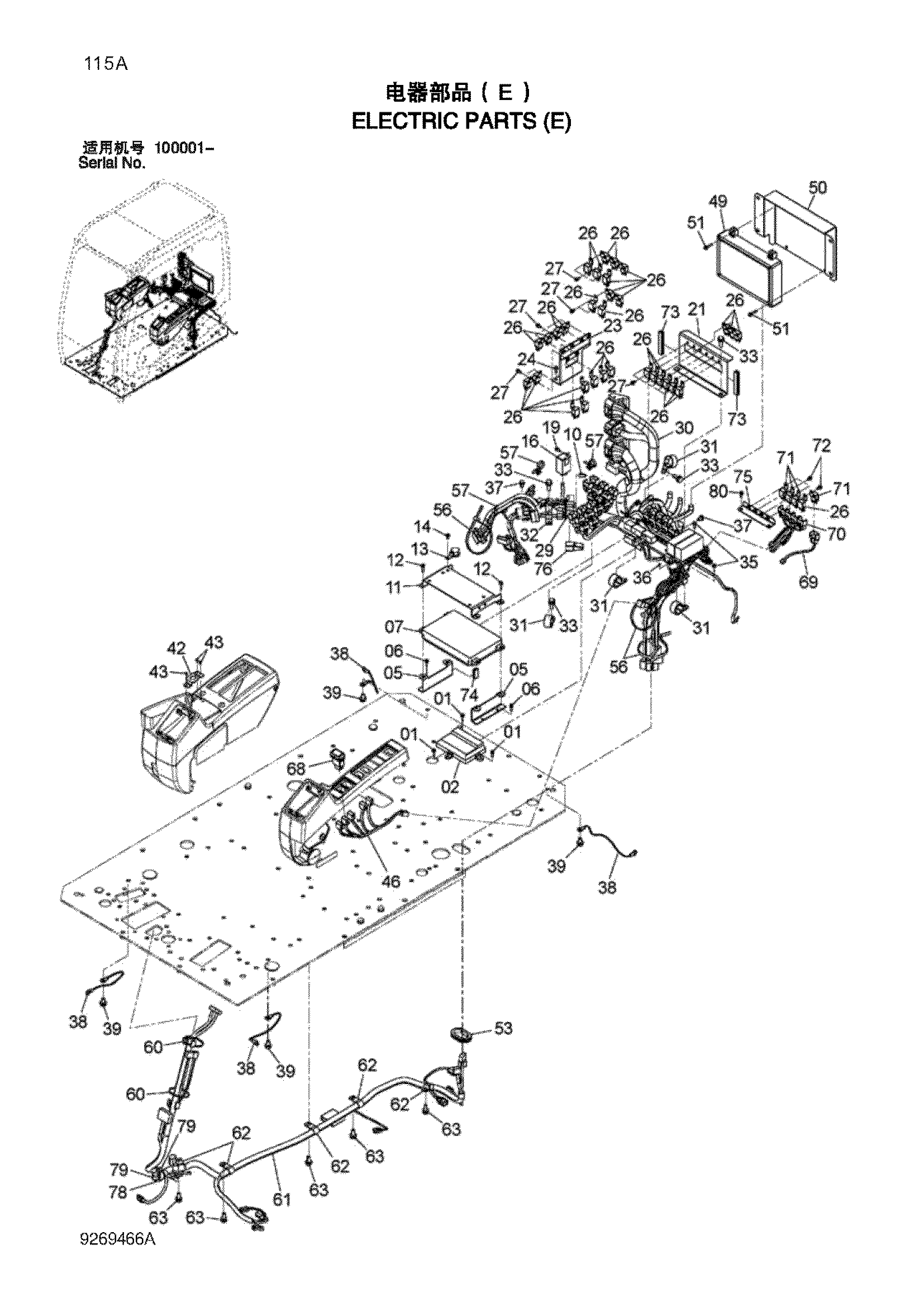

Заводская схема «Электрооборудование (E)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J460620 | Винт с шайбой | 3 |
| 02 | 4665567 | Контроллер | 1 |
| 05 | 8106153 | Кронштейн | 2 |
| 06 | J460620 | Винт с шайбой | 4 |
| 07 | 9274931 | Блок контроллер | 1 |
| 10 | 4673413 | Жгут проводов | 1 |
| 11 | 8106154 | Кронштейн | 1 |
| 12 | J460625 | Винт с шайбой | 4 |
| 13 | 4297188 | Зуммер | 1 |
| 14 | J460614 | Винт с шайбой | 1 |
| 16 | 4413974 | Фласхер | 1 |
| 19 | J460616 | Винт с шайбой | 1 |
| 21 | 8101967 | Кронштейн | 1 |
| 23 | 8106303 | Кронштейн | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
| 26 | 4414207 | Реле | 32 |
| 27 | J460614 | Винт с шайбой | 17 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 30 | 0005959 | Жгут проводов | 1 |
| 30A | 4456778 | Диоде (2 клемма) | 12 |
| 30B | 4611526 | Диоде (3 клемма) | 10 |
| 30C | 4428910 | Предохранитель (5A) | 12 |
| 30D | 4428911 | Предохранитель (10A) | 24 |
| 30E | 4438015 | Предохранитель (15A) | 1 |
| 30F | 4436736 | Предохранитель (20A) | 2 |
| 30G | 4639136 | Предохранитель (30A) | 1 |
| 30H | 4456735 | Короб предохранитель | 2 |
| 30I | 4436737 | Пуллер | 2 |
| 30J | 4648583 | Крышка | 1 |
| 30K | 4668950 | Крышка | 1 |
| 31 | 4190291 | Зажим | 4 |
| 32 | 4190264 | Зажим | 1 |
| 33 | J271030 | Болт с шайбой | 5 |
| 35 | J460620 | Винт с шайбой | 4 |
| 36 | J460310 | Винт с шайбой | 2 |
| 37 | J260816 | Болт с шайбой | 2 |
| 38 | 4464075 | Жгут проводов | 4 |
| 39 | J271020 | Болт с шайбой | 4 |
| 42 | 3106928 | Кронштейн | 1 |
| 43 | 4361800 | Самонарезающий винт | 3 |
| 46 | 3108085 | Жгут проводов | 1 |
| 49 | 9281270 | Блок контроллер | 1 |
| 50 | 7049302 | Крышка | 1 |
| 51 | J460635 | Винт с шайбой | 4 |
| 53 | 4357608 | Резиновая втулка | 1 |
| 56 | 4121859 | Ленточный зажим | 3 |
| 57 | 4254600 | Зажим | 3 |
| 60 | 4055312 | Ленточный зажим | 2 |
| 61 | 0005546 | Жгут проводов | 1 |
| 61A | 4456778 | Диоде (2 клемма) | 2 |
| 61B | 4611526 | Диоде (3 клемма) | 1 |
| 61C | 4611527 | Диоде (3 клемма) | 1 |
| 62 | 4190274 | Зажим | 5 |
| 63 | J271025 | Болт с шайбой | 5 |
| 68 | 4645140 | Выключатель | 1 |
| 69 | 4656415 | Жгут проводов | 1 |
| 70 | 3108274 | Жгут проводов | 1 |
| 71 | 4414207 | Реле | 4 |
| 72 | J460614 | Винт с шайбой | 4 |
| 73 | 4649377 | Резиновая прокладка | 2 |
| 74 | 4671802 | Резиновая прокладка | 1 |
| 75 | 8100850 | Кронштейн | 1 |
| 76 | 4669723 | Резистор | 1 |
| 78 | 4671756 | Резиновая прокладка | 1 |
| 79 | 4055312 | Ленточный зажим | 2 |
| 80 | J460616 | Винт с шайбой | 2 |
| 101 | 4460037 | Короб предохранитель | 1 |
| 102 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
