Кабина (6) — HITACHI ZX210W-3HCMC

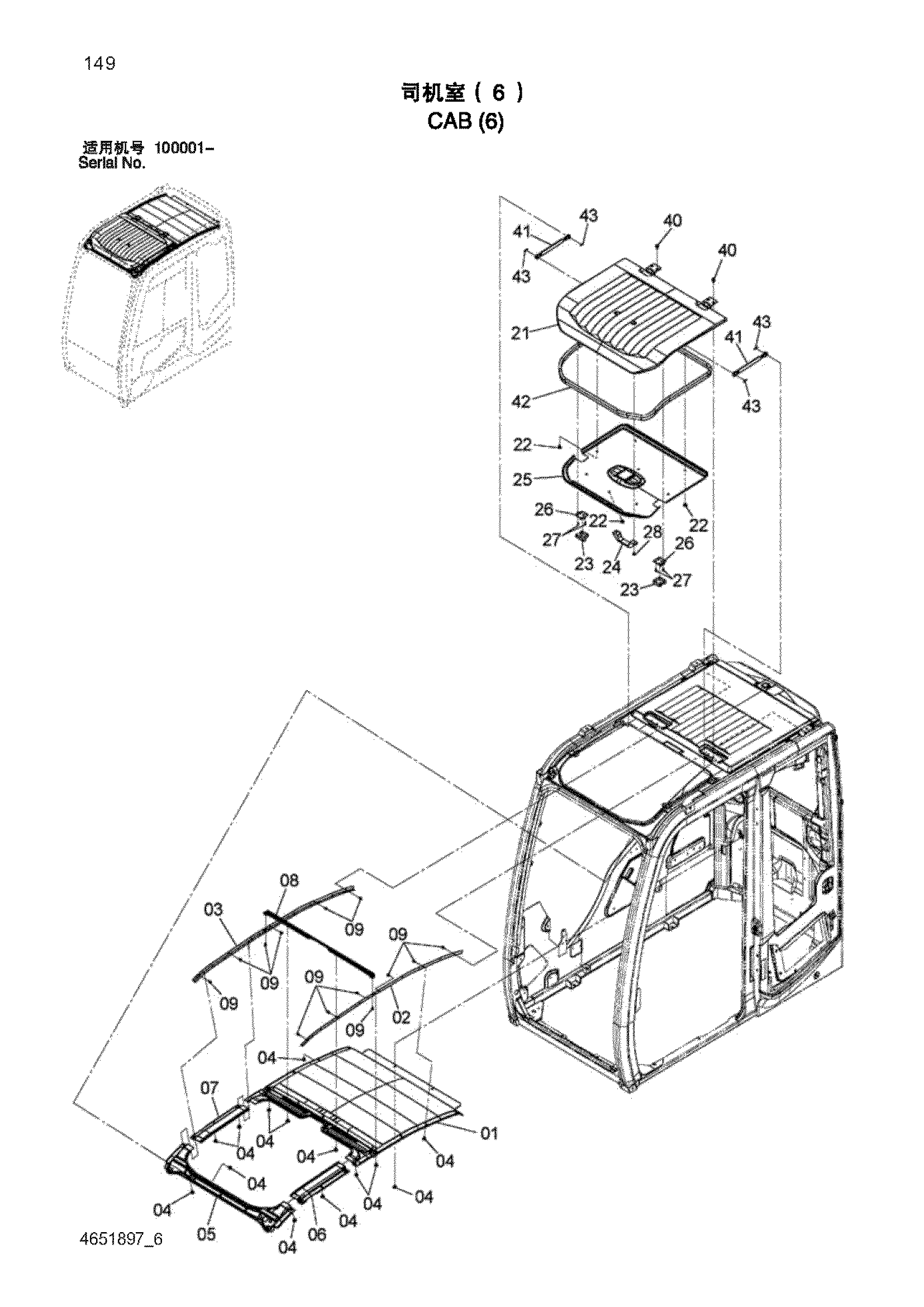

Заводская схема «Кабина (6)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-09 | 4662710 | Крышка | 1 |
| 01 | 4665703 | Крышка | 1 |
| 02 | 4662716 | Кронштейн | 1 |
| 03 | 4662717 | Кронштейн | 1 |
| 04 | 4662718 | Зажим | 22 |
| 05 | 4662711 | Крышка | 1 |
| 06 | 4662712 | Крышка | 1 |
| 07 | 4662713 | Крышка | 1 |
| 08 | 4662715 | Кронштейн | 1 |
| 09 | 4662252 | Винт с шайбой | 13 |
| 21-28 | 4659791 | Рооф | 1 |
| 21 | 4664257 | Панель | 1 |
| 22 | 4662718 | Зажим | 8 |
| 23 | 4369616 | Крышка | 2 |
| 24 | 4662358 | Рукоятка | 1 |
| 25 | 4664258 | Крышка | 1 |
| 26 | 4369615 | Замок | 2 |
| 27 | 4464235 | Винт | 8 |
| 28 | 4464237 | Винт с шайбой | 2 |
| 40 | 4662767 | Болт: фланец | 4 |
| 41 | 4369619 | Пружина | 2 |
| 42 | 4662734 | Резиновая прокладка | 1 |
| 43 | 4022697 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
