Трансмиссия трубопроводы (водило) — HITACHI ZX210W-3HCMC

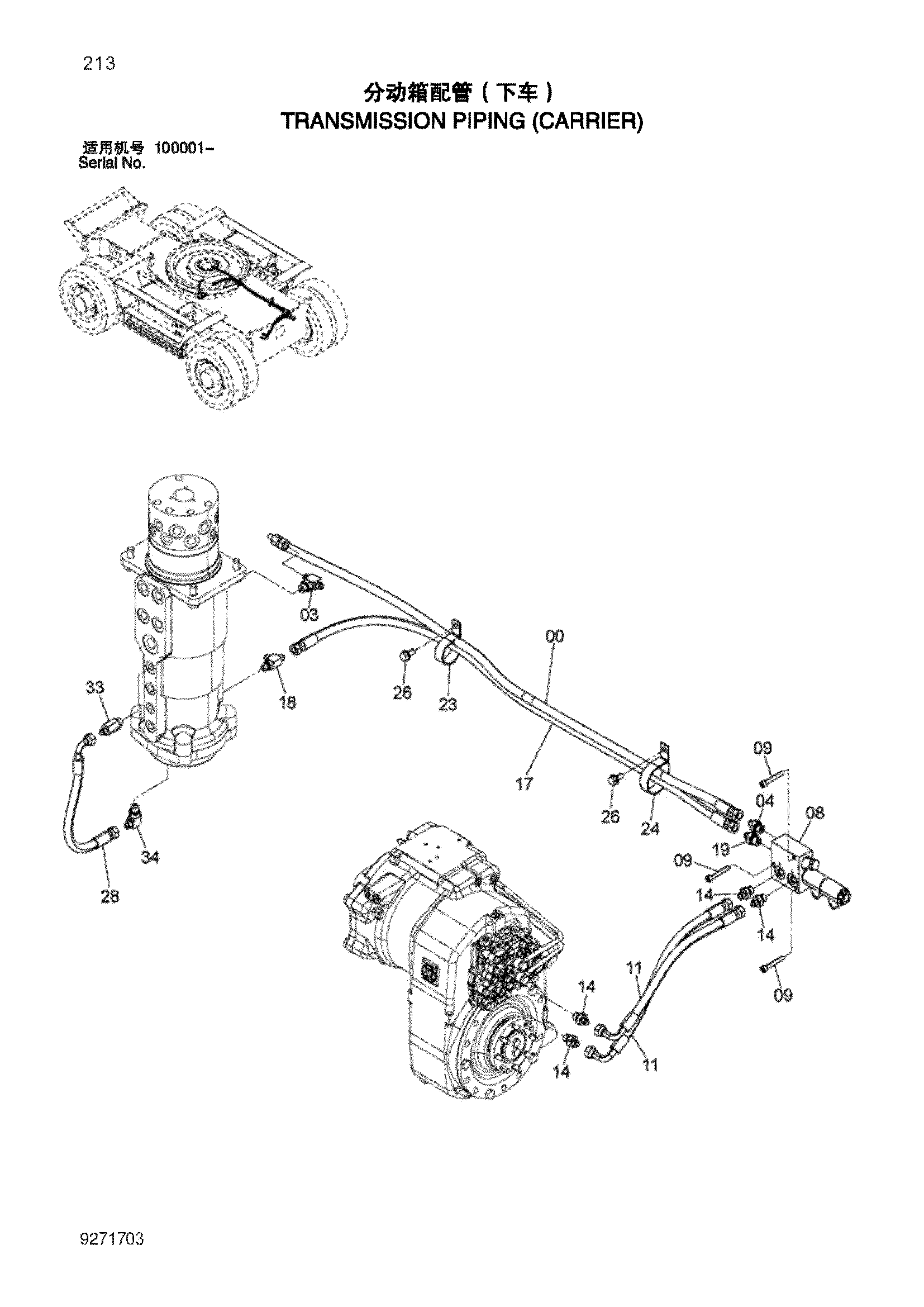

Заводская схема «Трансмиссия трубопроводы (водило)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9271442 | Шланг в сборе | 1 |
| 00A | 4663302 | Шланг (P) | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 03 | A852533 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4489344 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4651963 | Электромагнитный клапан | 1 |
| 09 | J780855 | Болт с внутренним шестигранником | 3 |
| 11 | 9226464 | Шланг в сборе | 2 |
| 11A | 4456838 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 14 | 4489344 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 9277366 | Шланг в сборе | 1 |
| 17A | 4670033 | Шланг (T) | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | A852423 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4489343 | Адаптер | 1 |
| 19A | 4506416 | Уплотнительное кольцо | 1 |
| 23 | 4190265 | Зажим | 1 |
| 24 | 4193816 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 28 | 9276923 | Шланг в сборе | 1 |
| 28A | 4334910 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 33 | 4276965 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
