Интер радиатор трубопроводы — HITACHI ZX210W-3HCMC

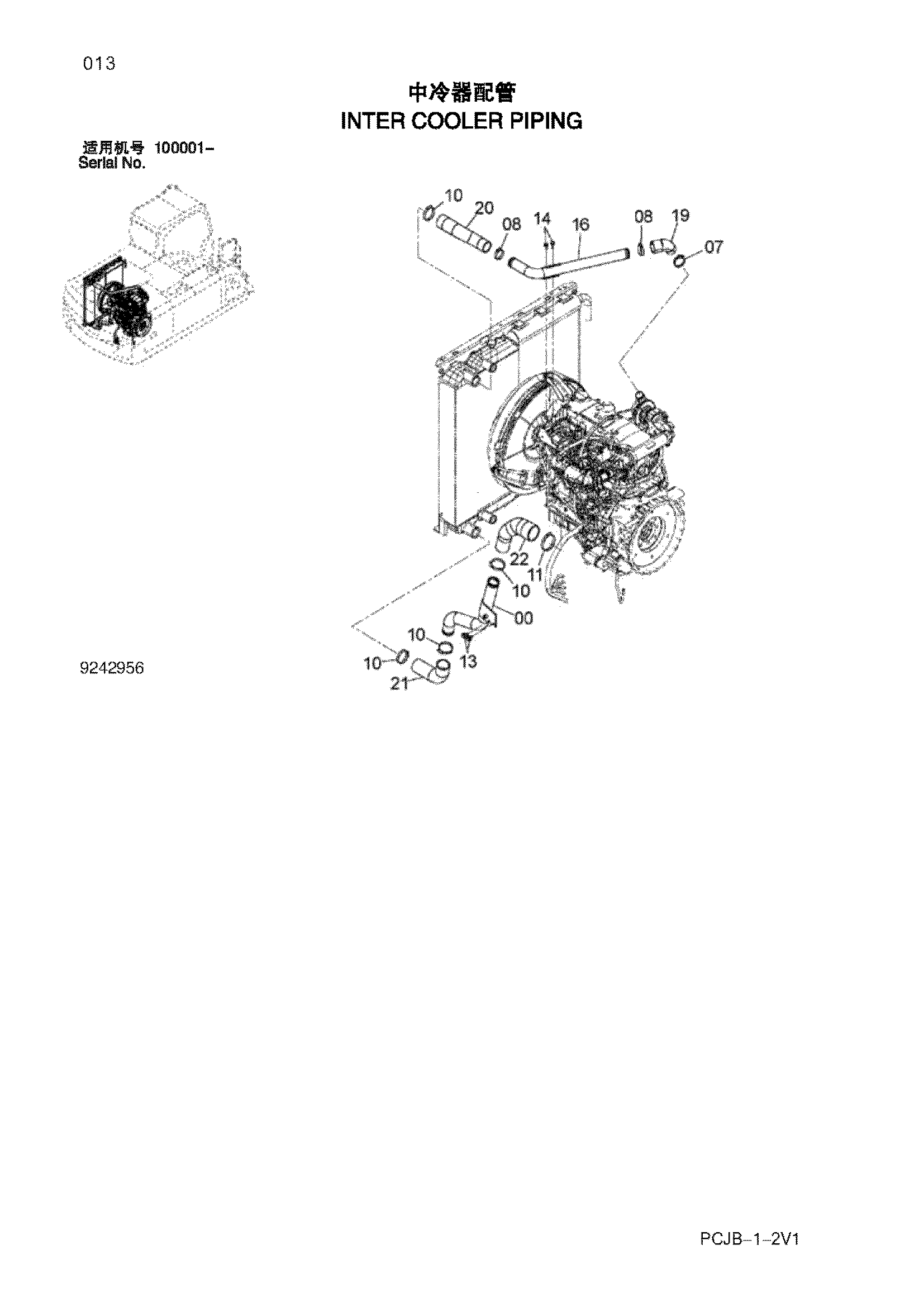

Заводская схема «Интер радиатор трубопроводы» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097862 | Трубка воздушный | 1 |
| 07 | 4504198 | Хомут шланга | 1 |
| 08 | 4504199 | Хомут шланга | 2 |
| 10 | 4504491 | Хомут шланга | 4 |
| 11 | 4503469 | Хомут шланга | 1 |
| 13 | J281030 | Болт с шайбой | 2 |
| 14 | J271030 | Болт с шайбой | 2 |
| 16 | 8101773 | Трубка воздушный | 1 |
| 19 | 4643558 | Воздушный шланг | 1 |
| 20 | 4643559 | Воздушный шланг | 1 |
| 21 | 4643560 | Воздушный шланг | 1 |
| 22 | 4643561 | Воздушный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
