Задний трубопроводы(водило) — HITACHI ZX210W-3HCMC

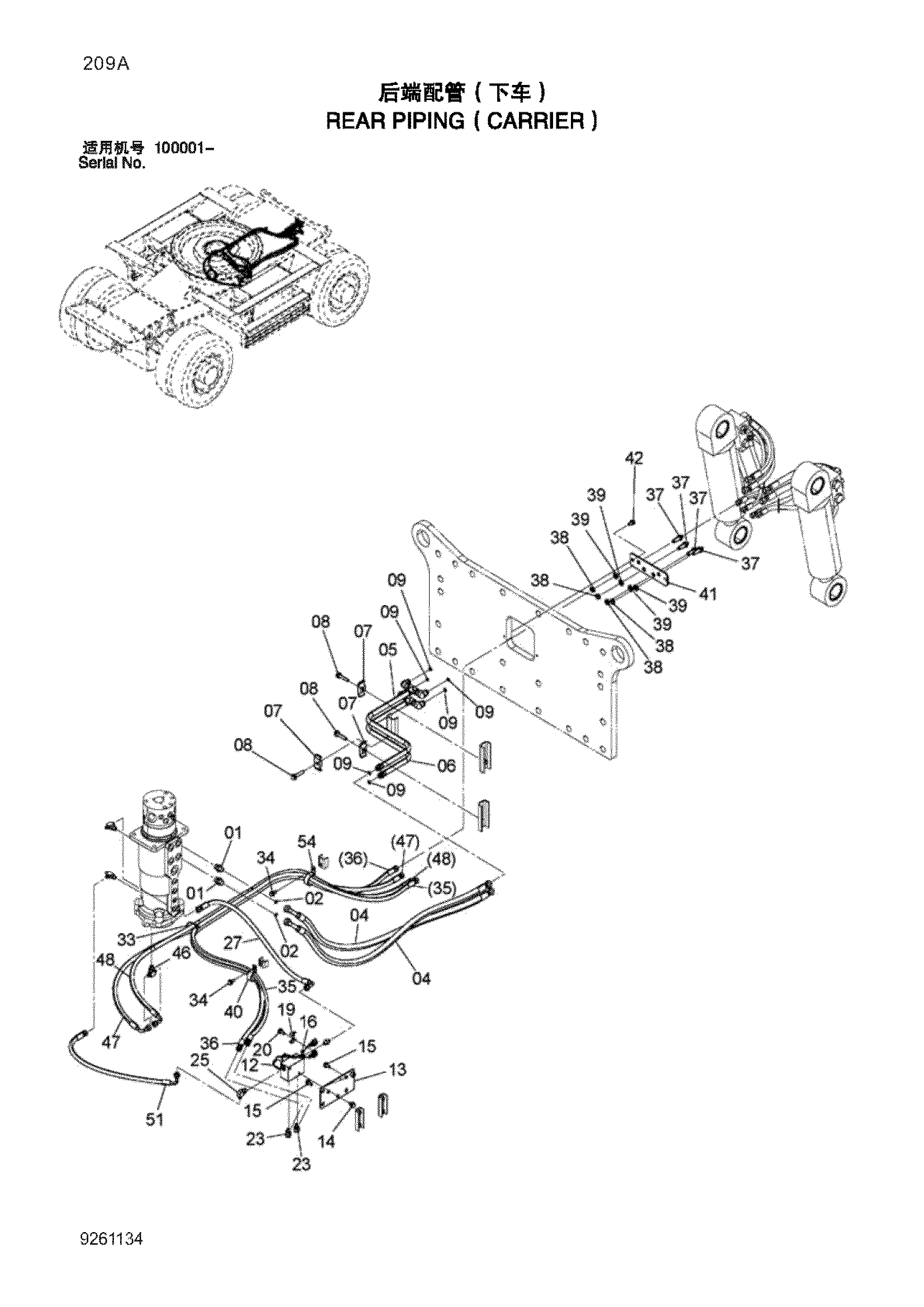

Заводская схема «Задний трубопроводы(водило)» для HITACHI ZX210W-3HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853144 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 9271413 | Шланг в сборе | 2 |
| 04A | 4663266 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 05 | 8103756 | Трубка | 1 |
| 06 | 8103757 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 3 |
| 08 | J271260 | Болт с шайбой | 3 |
| 09 | 4138938 | Уплотнительное кольцо | 6 |
| 12 | 4463199 | Электромагнитный клапан | 1 |
| 13 | 9765720 | Кронштейн | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 15 | J271025 | Болт с шайбой | 4 |
| 16 | 4254600 | Зажим | 1 |
| 19 | 4602634 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 1 |
| 23 | A852323 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 9265954 | Шланг в сборе | 1 |
| 27A | 4448946 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 34 | J271025 | Болт с шайбой | 2 |
| 35 | 9271449 | Шланг в сборе | 1 |
| 35A | 4663309 | Шланг (A) | 1 |
| 35B | 4327293 | Защитный кожух | 4 |
| 36 | 9271456 | Шланг в сборе | 1 |
| 36A | 4663313 | Шланг (B) | 1 |
| 36B | 4327293 | Защитный кожух | 4 |
| 37 | 4317426 | Адаптер | 4 |
| 38 | 4202531 | Гайка | 4 |
| 39 | A590114 | Плоская шайба | 4 |
| 40 | 4190264 | Зажим | 1 |
| 41 | 4649163 | Пластина | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 46 | A852533 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 9271466 | Шланг в сборе | 1 |
| 47A | 4663427 | Шланг (D) | 1 |
| 47B | 4327293 | Защитный кожух | 4 |
| 48 | 9271419 | Шланг в сборе | 1 |
| 48A | 4663270 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 4 |
| 51 | 9223933 | Шланг в сборе | 1 |
| 51A | 4489619 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 3 |
| 54 | 4193848 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
