Дренажные трубопроводы — HITACHI ZX210W-3DARUMA

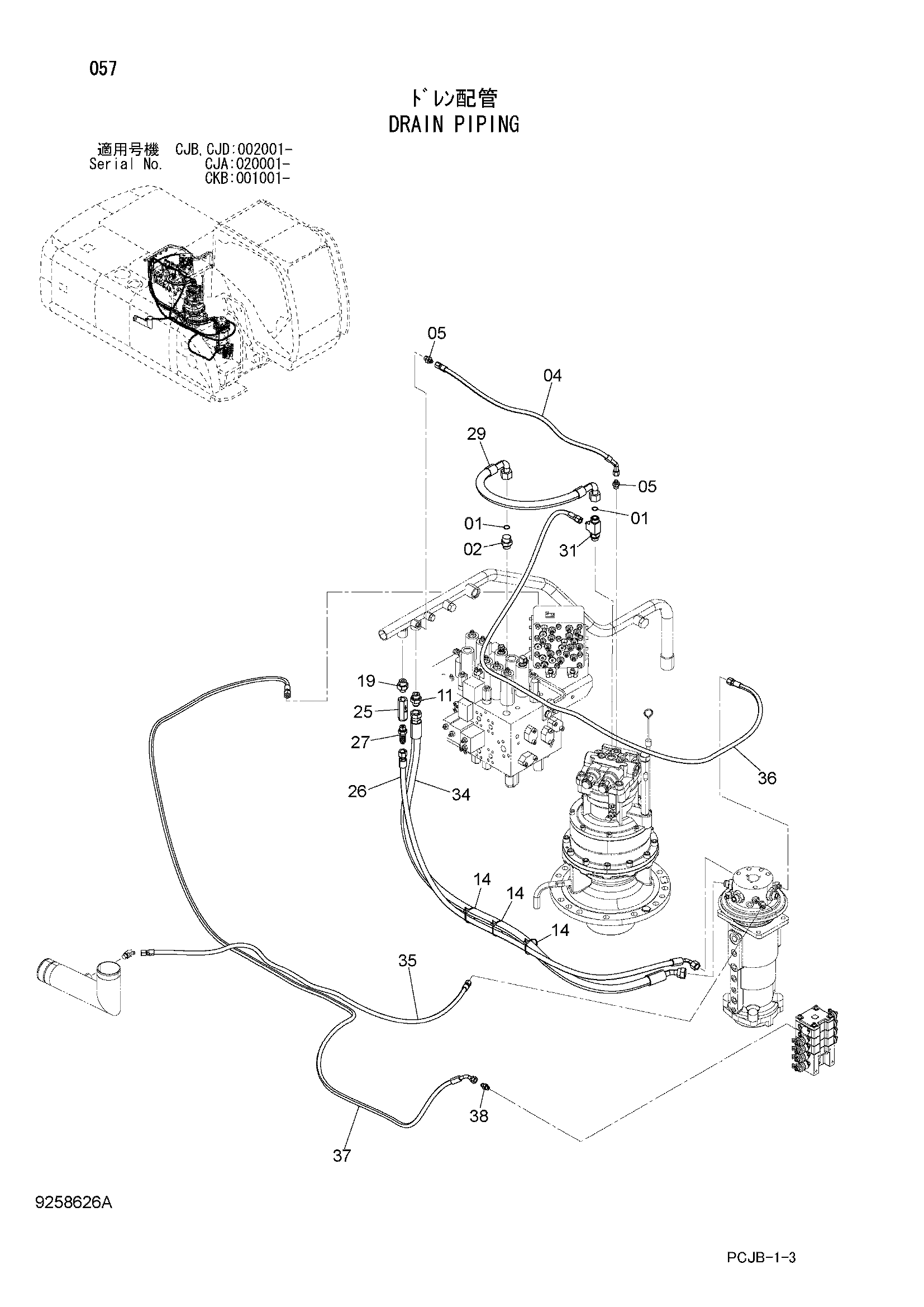

Заводская схема «Дренажные трубопроводы» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | A853166 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4468594 | Шланг | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 19 | 4364343 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 19B | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4651731 | Обратный клапан | 1 |
| 26 | 4313437 | Шланг | 1 |
| 27 | A852444 | Тройник | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4468593 | Шланг | 1 |
| 31 | 4277008 | Тройник | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4673699 | Шланг | 1 |
| 35 | 4674285 | Шланг | 1 |
| 36 | 4606148 | Шланг | 1 |
| 37 | 4652254 | Шланг | 1 |
| 38 | A852123 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
