Электрооборудование (B)[STD] — HITACHI ZX210W-3DARUMA

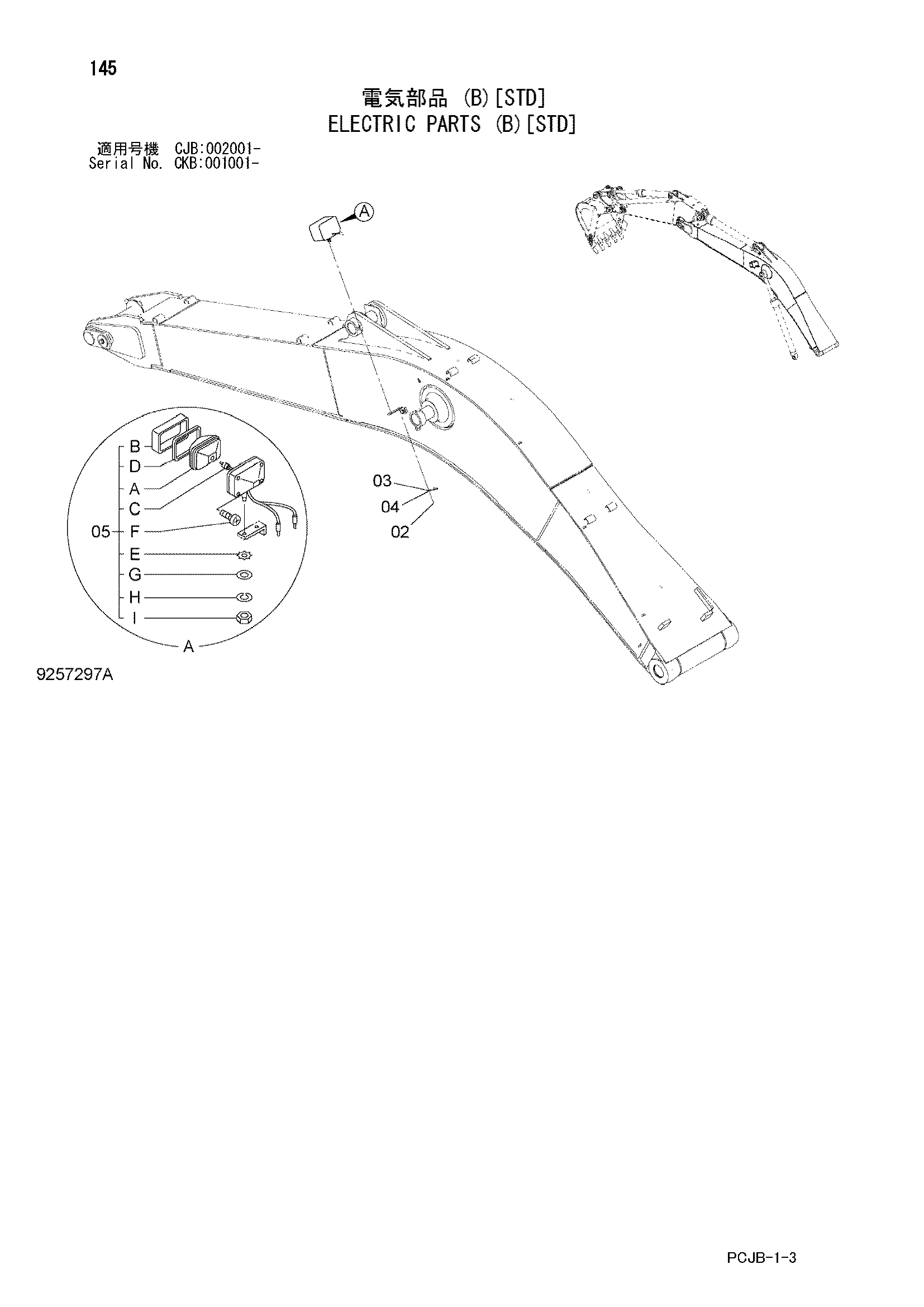

Заводская схема «Электрооборудование (B)[STD]» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (B)[STD] HITACHI ZX210W-3DARUMA](/catalog-drawings/b2/b2f03369-13c6-4f41-ace9-1b0770398f15.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M430613 | Винт | 1 |
| 03 | A590906 | Пружинная шайба | 1 |
| 04 | 4254604 | Жгут проводов | 1 |
| 05 | 4336570 замена: 4326800 | Фара | 1 |
| 05 | 4326800 | Фара | 1 |
| 05A | 4326801 | Ленс блок | 1 |
| 05B | 4326802 | Рама | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4326803 | Прокладка | 1 |
| 05E | 4307026 | Шайба | 1 |
| 05F | 4307027 | Винт | 4 |
| 05G | A590114 | Плоская шайба | 1 |
| 05H | A590914 | Пружинная шайба | 1 |
| 05I | J952014 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
