HSB общий трубопроводы — HITACHI ZX210W-3DARUMA

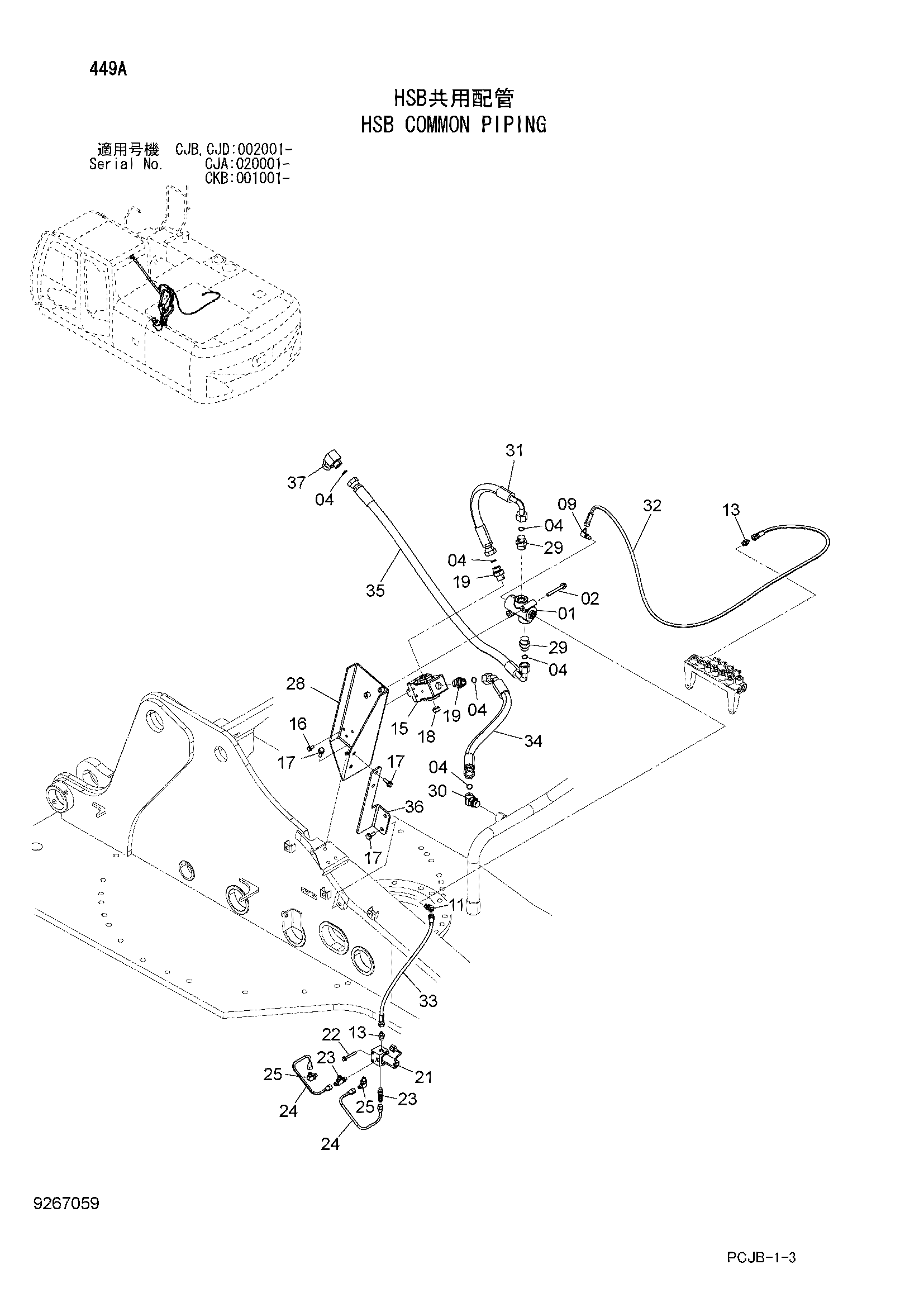

Заводская схема «HSB общий трубопроводы» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4629744 | Запорный клапан | 1 |
| 02 | J271085 | Болт с шайбой | 2 |
| 02A | J901085 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 6 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4209158 | Предохранительный клапан | 1 |
| 16 | J260820 | Болт с шайбой | 3 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J271030 | Болт с шайбой | 7 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 94-2014 | Пробка | 1 |
| 19 | 4208967 | Адаптер | 2 |
| 21 | 4261289 | Электромагнитный клапан | 1 |
| 22 | J260860 | Болт с шайбой | 2 |
| 22A | J900860 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4479162 | Тройник | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3104881 | Трубка | 2 |
| 25 | 4293950 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 8105620 | Кронштейн | 1 |
| 29 | A853166 | Адаптер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A853266 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4397975 | Шланг | 1 |
| 32 | 4673668 | Шланг (DM) | 1 |
| 33 | 4437282 | Шланг | 1 |
| 34 | 4274569 | Шланг | 1 |
| 35 | 9280589 | Шланг в сборе | 1 |
| 35A | 4425901 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 4 |
| 36 | 4674040 | Кронштейн | 1 |
| 37 | A853386 | Угловой штуцер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
