Отвал трубопроводы (водило) — HITACHI ZX210W-3DARUMA

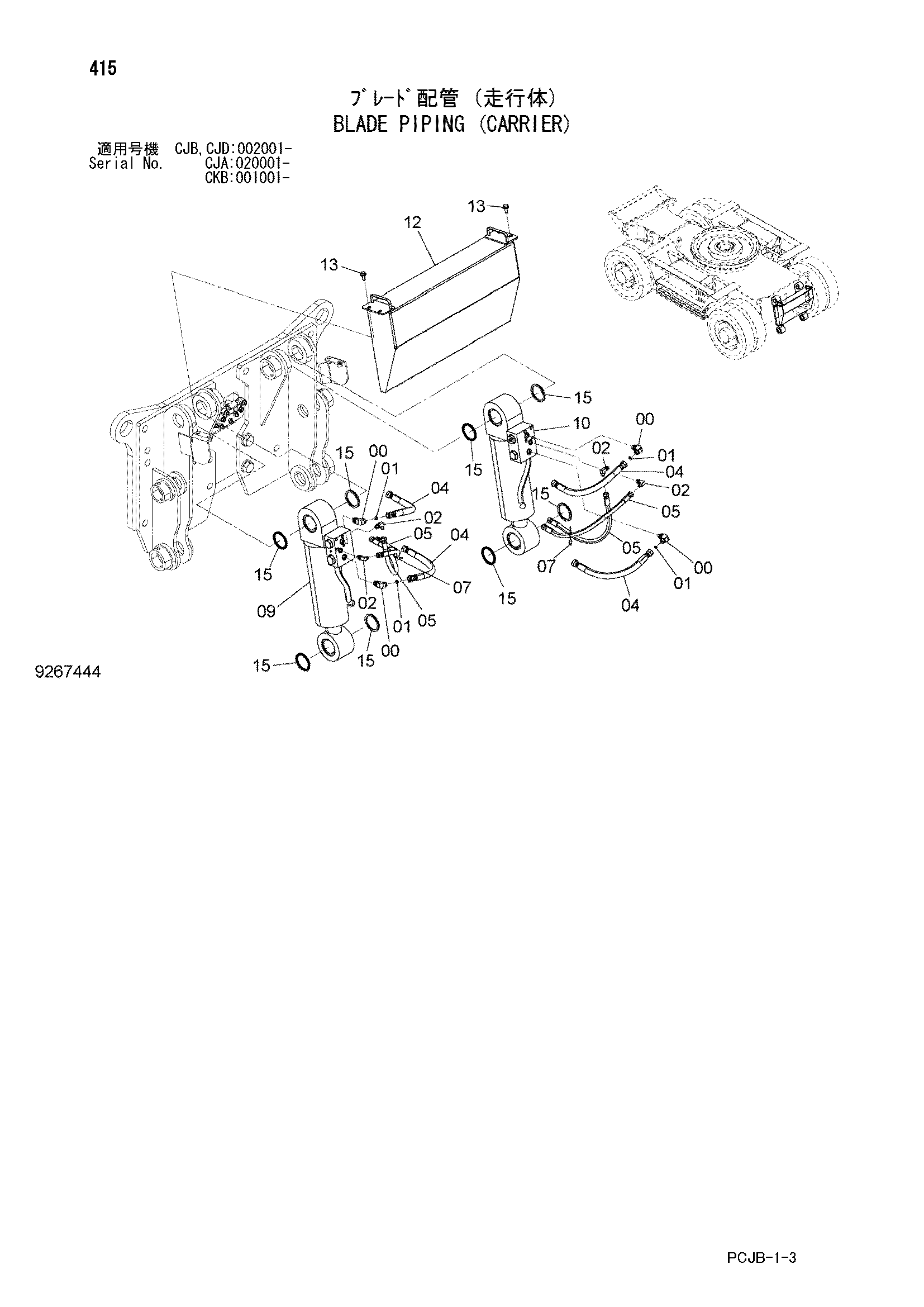

Заводская схема «Отвал трубопроводы (водило)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202112 | Угловой штуцер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 4 |
| 02 | A852323 | Угловой штуцер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9267433 | Шланг в сборе | 4 |
| 04A | 4658925 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | 9223912 | Шланг в сборе | 4 |
| 05A | 4489601 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 07 | 4055312 | Ленточный зажим | 2 |
| 09 | 4646253 | Гидроцилиндр отвала | 1 |
| 10 | 4647924 | Гидроцилиндр отвала | 1 |
| 12 | 8107063 | Крышка | 1 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4084578 | Пылезащитное уплотнение | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
