Шланг защита от разрыва клапан трубопроводы (1)(позиционирование) — HITACHI ZX210W-3DARUMA

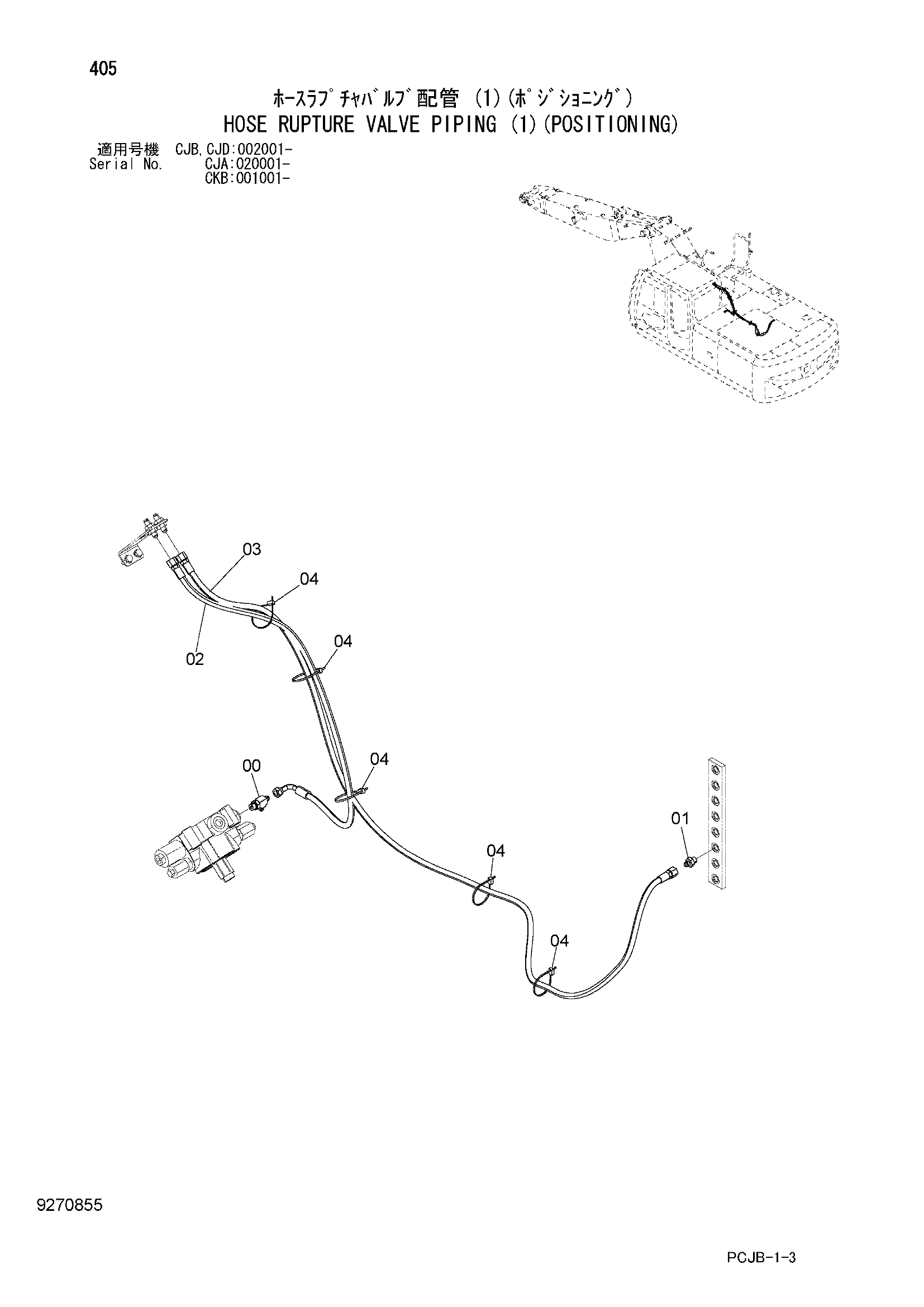

Заводская схема «Шланг защита от разрыва клапан трубопроводы (1)(позиционирование)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852433 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9271213 | Шланг в сборе | 1 |
| 02A | 4663057 | Шланг (PIP) | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 03 | 9271214 замена: 9284365 | Шланг в сборе | 1 |
| 03A | 4663058 | Шланг (DR) | 1 |
| 03B | 4327293 | Защитный кожух | 7 |
| 03 | 9284365 | Шланг в сборе | 1 |
| 03A | 4677420 | Шланг (DR) | 1 |
| 03B | 4327293 | Защитный кожух | 7 |
| 04 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
