Шланг защита от разрыва клапан трубопроводы (2)(позиционирование) — HITACHI ZX210W-3DARUMA

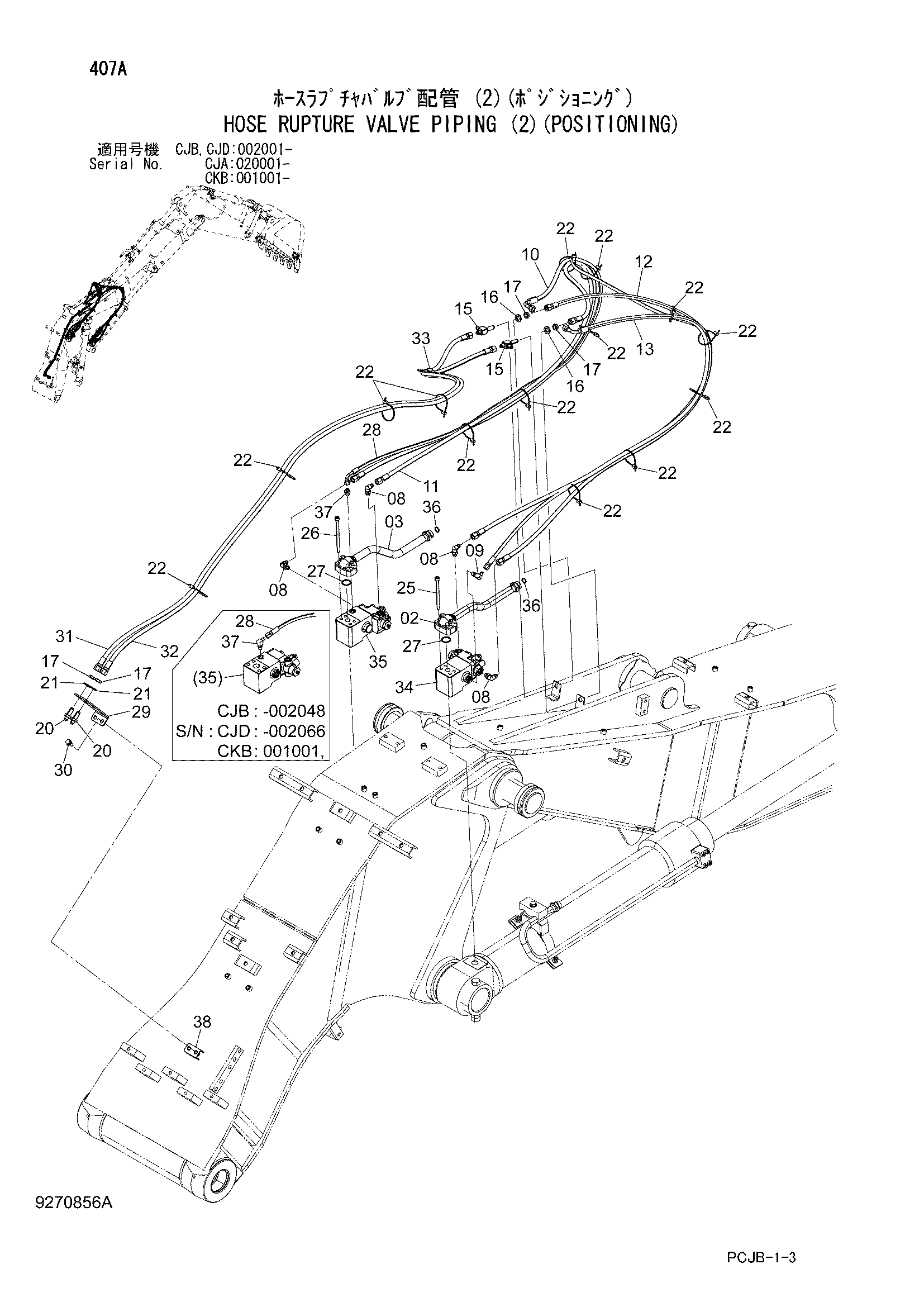

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(позиционирование)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8107550 | Трубка | 1 |
| 03 | 8107551 | Трубка | 1 |
| 08 | A852323 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9271215 | Шланг в сборе | 1 |
| 10A | 4663059 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 5 |
| 11 | 9271216 | Шланг в сборе | 1 |
| 11A | 4663060 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 5 |
| 12 | 9271217 | Шланг в сборе | 1 |
| 12A | 4663061 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 5 |
| 13 | 9271218 | Шланг в сборе | 1 |
| 13A | 4663062 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 5 |
| 15 | 4247260 | Тройник | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 17 | 4202531 | Гайка | 4 |
| 20 | 4202532 | Адаптер | 2 |
| 21 | A590116 | Плоская шайба | 2 |
| 22 | 4055312 | Ленточный зажим | 14 |
| 25 | 4640825 | Болт с внутренним шестигранником | 4 |
| 26 | 4672713 | Болт с внутренним шестигранником | 4 |
| 27 | 4506429 | Уплотнительное кольцо | 2 |
| 28 | 9280449 | Шланг в сборе | 1 |
| 28A | 4673499 | Шланг | 1 |
| 28B | 4133527 | Защитный кожух | 8 |
| 28 | 9285728 | Шланг в сборе | 1 |
| 28A | 4679010 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 10 |
| 29 | 4662974 | Кронштейн | 1 |
| 30 | J271030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 9281407 | Шланг в сборе | 1 |
| 31A | 4674168 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 7 |
| 32 | 9271214 | Шланг в сборе | 1 |
| 32A | 4663058 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 7 |
| 33 | 4190282 | Зажим | 1 |
| 34 | 4664355 | Удерживающий клапан | 1 |
| 35 | 4664356 | Удерживающий клапан | 1 |
| 36 | 4506418 | Уплотнительное кольцо | 2 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 9764238 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
