Аир-суспенсион сиденье (с отопитель) — HITACHI ZX210W-3DARUMA

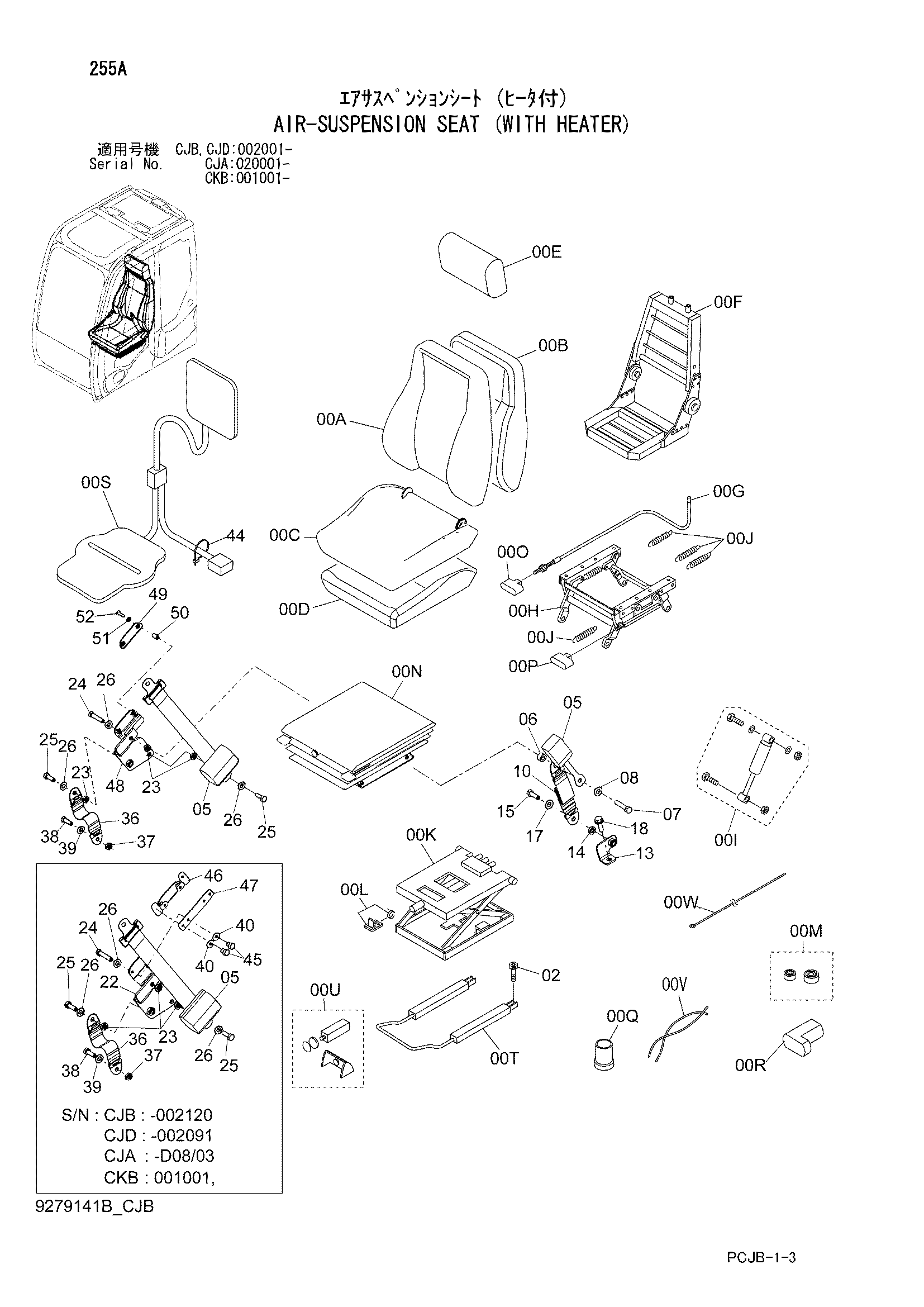

Заводская схема «Аир-суспенсион сиденье (с отопитель)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644536 | Сиденье | 1 |
| 00A | 4660710 | C0VER | 1 |
| 00B | 4660717 | Накладка | 1 |
| 00C | 4660719 | Крышка | 1 |
| 00D | 4392798 | Накладка | 1 |
| 00E | 4660721 | Лест | 1 |
| 00F | 4660720 | Рама | 1 |
| 00G | 4370198 | Трос | 1 |
| 00H | 4607311 | Стойка | 1 |
| 00I | 4660724 | Амортизатор | 1 |
| 00J | 4392802 | Пружина | 1 |
| 00K | 4660725 | Подвеска | 1 |
| 00L | 4660727 | Ограничитель | 1 |
| 00M | 4660728 | Подшипник | 1 |
| 00N | 4660729 | Пластина | 1 |
| 00O | 4610641 | Рукоятка | 1 |
| 00P | 4610640 | Рукоятка | 1 |
| 00Q | 4660730 | Пружина | 1 |
| 00R | 4660731 | Компрессор | 1 |
| 00S | 4607309 | Отопитель элемент | 1 |
| 00T | 4607638 | Ползун | 1 |
| 00U | 4660732 | Клапан | 1 |
| 00V | 4660733 | Трубка | 1 |
| 00W | 4666059 | Трос | 1 |
| 02 | M340825 | Болт с внутренним шестигранником | 4 |
| 05 | 4647823 | Сеат-белт | 1 |
| 06 | 4453874 | Проставка | 1 |
| 07 | 4333835 | Болт | 1 |
| 08 | A590112 | Плоская шайба | 1 |
| 10 | 4366871 | Ремень | 1 |
| 13 | 9765212 | Левый кронштейн | 1 |
| 14 | 4382554 | Проставка | 1 |
| 15 | 4235232 | Болт | 1 |
| 17 | A590112 | Плоская шайба | 1 |
| 18 | J271035 | Болт с шайбой | 1 |
| 18A | J901035 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 22 | 7049941 замена: 7055221 | Кронштейн | 1 |
| 23 | 4382554 | Проставка | 3 |
| 24 | 4333835 | Болт | 1 |
| 25 | 4235232 | Болт | 2 |
| 26 | A590112 | Плоская шайба | 3 |
| 36 | 4372917 | Ремень | 1 |
| 37 | 4382554 | Проставка | 1 |
| 38 | 4235232 | Болт | 1 |
| 39 | A590112 | Плоская шайба | 1 |
| 40 | 4607546 | Шайба | 2 |
| 44 | 4055311 | Ленточный зажим | 1 |
| 45 | J650608 | Винт | 4 |
| 46 | 7054999 замена: 7055221 | Кронштейн | 1 |
| 47 | 4684686 замена: 7055221 | Пластина | 1 |
| 48 | 7055221 | Кронштейн | 1 |
| 49 | 9769740 | Пластина | 1 |
| 50 | 4686259 | Проставка | 2 |
| 51 | A590106 | Плоская шайба | 2 |
| 52 | J650630 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
