Гидромолот, гидроножницы трубопроводы (2P-BOOM)(1"X1") — HITACHI ZX210W-3DARUMA

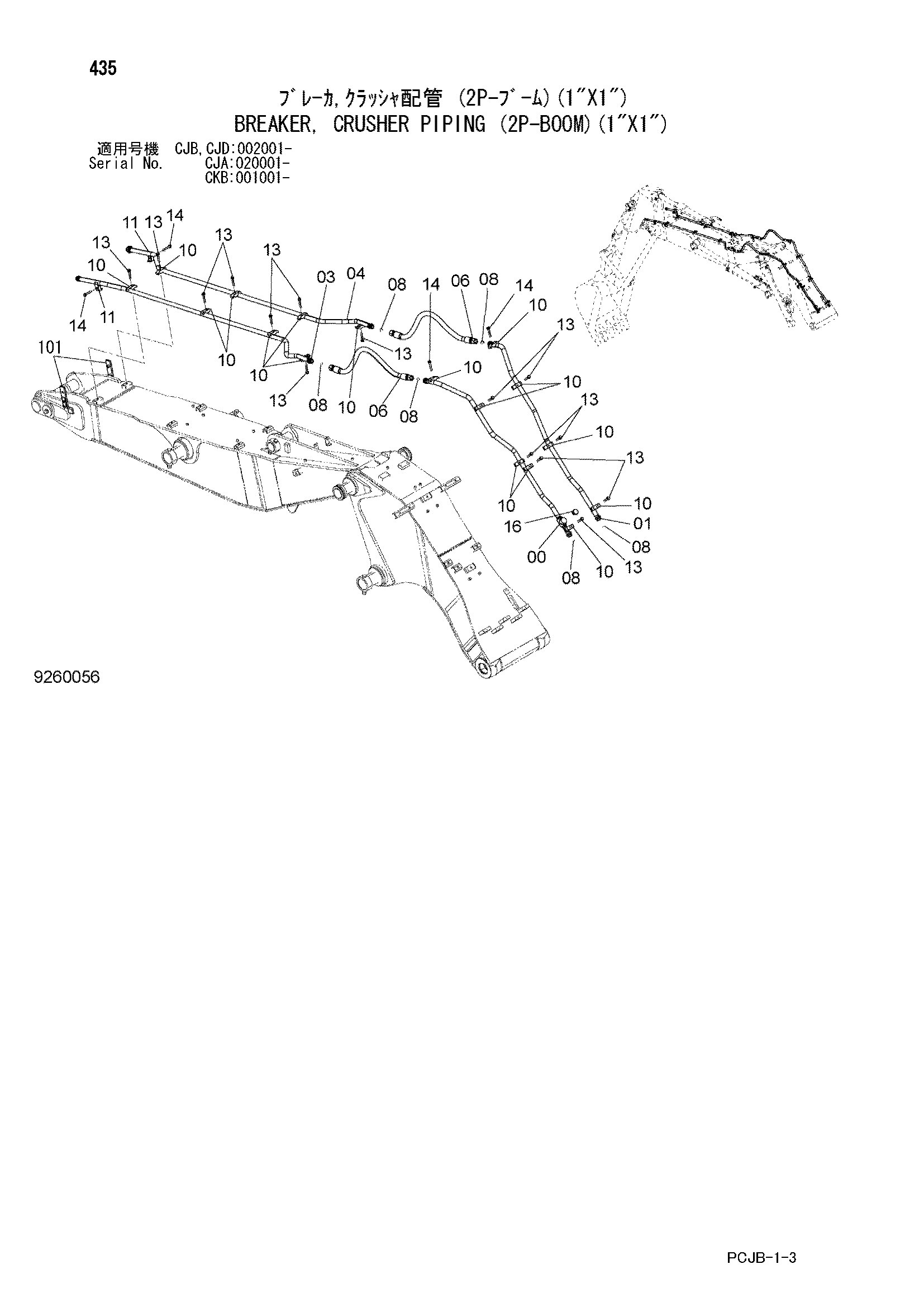

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-BOOM)(1"X1")» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103803 | Трубка | 1 |
| 01 | 8102087 | Трубка | 1 |
| 03 | 8089659 | Трубка | 1 |
| 04 | 8091263 | Трубка | 1 |
| 06 | 4649411 | Шланг | 2 |
| 08 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 4153488 | Хомут трубки | 17 |
| 11 | 4190127 | Хомут трубки | 2 |
| 13 | J271275 | Болт с шайбой | 15 |
| 13A | J901275 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271280 | Болт с шайбой | 4 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | A885008 | Пробка | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 101 | 9765303 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
