Стояночный трубопроводы — HITACHI ZX210W-3DARUMA

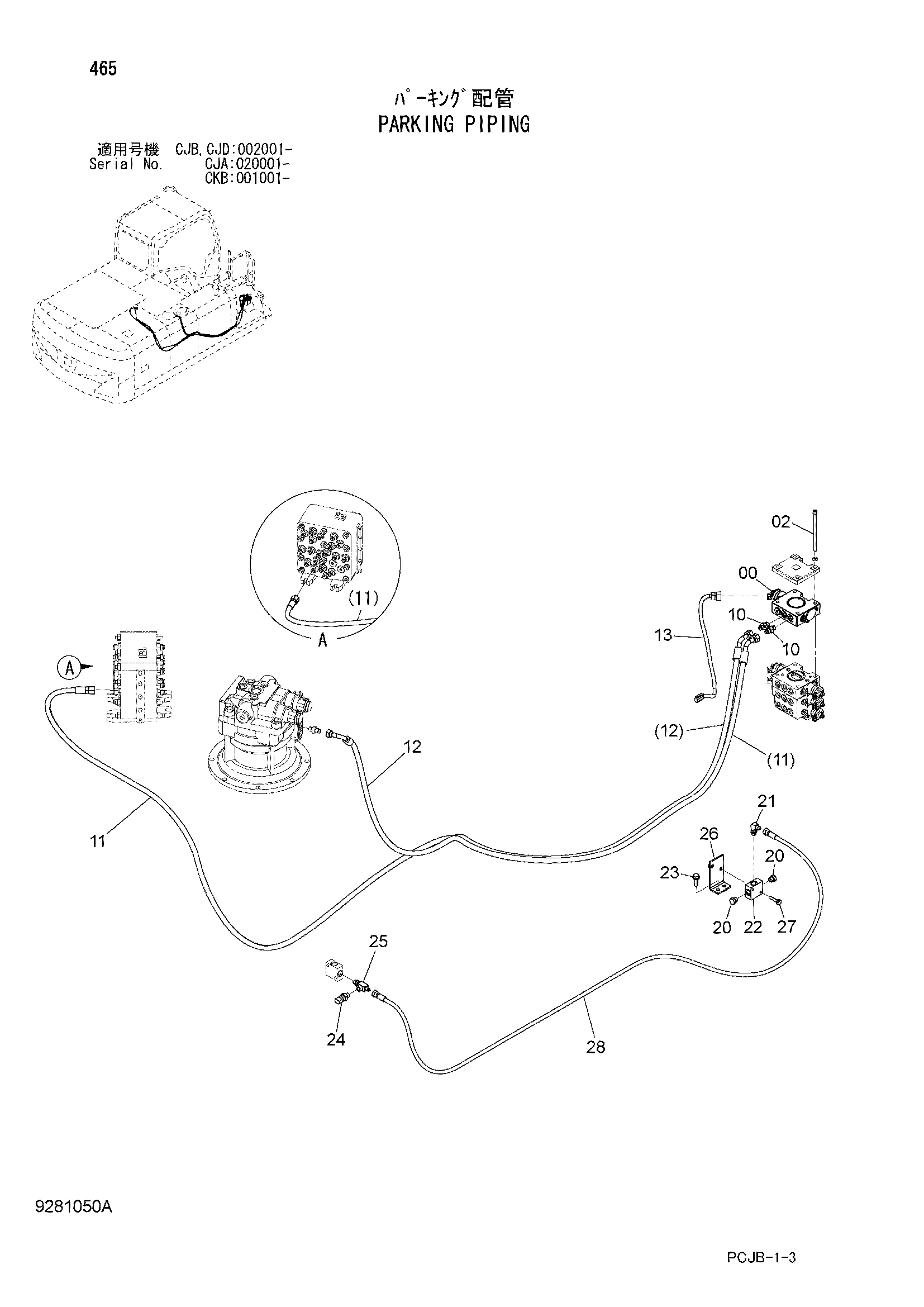

Заводская схема «Стояночный трубопроводы» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9276201 | Электромагнитный клапан | 1 |
| 02 | J780808 | Болт с внутренним шестигранником | 4 |
| 10 | A852123 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4652556 | Шланг (ASH) | 1 |
| 12 | 4656056 замена: 4678666 | Шланг (SH) | 1 |
| 12 | 4678666 | Шланг (SH) | 1 |
| 13 | 4663664 | Жгут проводов | 1 |
| 20 | A885002 | Пробка | 2 |
| 21 | A852322 | Угловой штуцер | 1 |
| 22 | 4411001 | Челночный клапан | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4364784 | Тройник | 1 |
| 25 | 4436535 | Датчик давления | 1 |
| 26 | 8104606 | Кронштейн | 1 |
| 27 | J260840 | Болт с шайбой | 2 |
| 27A | J900840 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4672992 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
