2P-BOOM — HITACHI ZX210W-3DARUMA

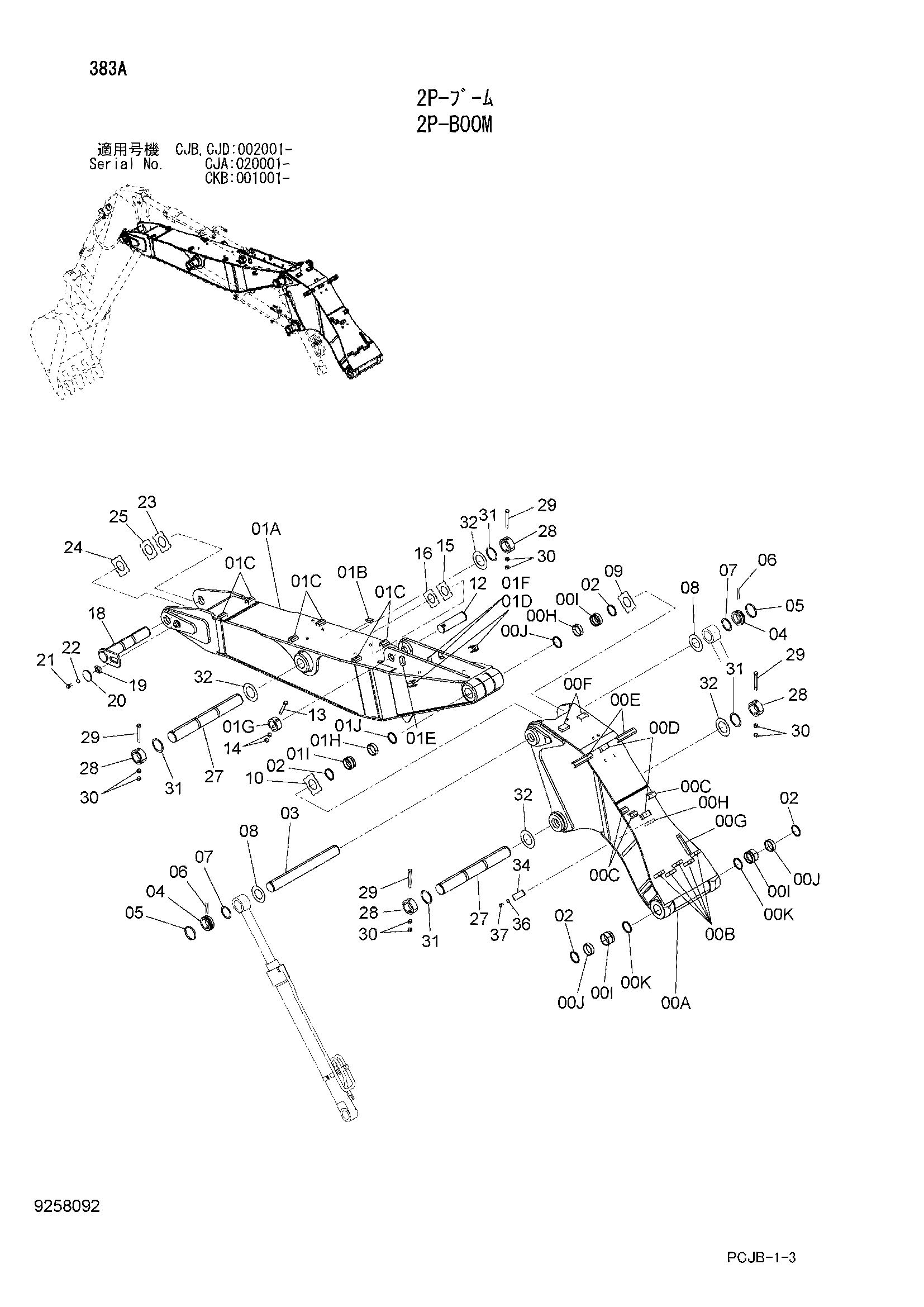

Заводская схема «2P-BOOM» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-K | 8102891 | Стрела фирст в сборе | 1 |
| 00A | 5010383 | Стрела фирст | 1 |
| 00B | 4334594 | Седло винта | 5 |
| 00C | 9765301 | Седло винта | 3 |
| 00D | 9765309 | Седло винта | 2 |
| 00E | 9765308 | Седло винта | 2 |
| 00F | 4231421 | Седло винта | 2 |
| 00G | 4624799 | Блок | 1 |
| 00H | 4470338 | Седло винта | 1 |
| 00I | 4402460 | Втулка | 2 |
| 00J | 4443880 | Втулка | 2 |
| 00K | 4067901 | Пылезащитное уплотнение | 2 |
| 01A-J | 7049577 | Стрела секонд в сборе | 1 |
| 01A | 5010390 | Стрела секонд | 1 |
| 01B | 4632864 | Блок | 1 |
| 01C | 9765301 | Седло винта | 6 |
| 01D | 9763817 | Седло винта | 2 |
| 01E | 4259506 | Седло винта | 2 |
| 01F | 4489667 | Кронштейн | 2 |
| 01G | 4434953 | Ограничитель | 1 |
| 01H | 4402460 | Втулка | 2 |
| 01I | 4438771 | Втулка | 2 |
| 01J | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 4 |
| 03 | 3094509 | Палец | 1 |
| 04 | 4482401 | Ограничитель | 2 |
| 05 | 4454561 | Кольцо | 2 |
| 06 | 4454560 | Палец | 2 |
| 07 | 4444755 | Упорная пластина 1.0mm | 2 |
| 08 | 4450013 | Упорная пластина 1.0mm | 2 |
| 09 | 4444284 | Упорная пластина 1.0mm | 1 |
| 10 | 4444285 | Упорная пластина 2.0mm | 1 |
| 12 | 3088575 | Палец | 1 |
| 13 | 4435126 | Стопорный палец | 1 |
| 14 | J950020 | Гайка | 2 |
| 15 | 4444286 | Упорная пластина 1.0mm | 1 |
| 16 | 4444287 | Упорная пластина 2.0mm | 1 |
| 18 | 8102957 | Палец | 1 |
| 19 | 4424425 | Блок | 1 |
| 20 | 4640621 | Пластина | 1 |
| 21 | J921840 | Болт | 1 |
| 22 | J222018 | Шайба | 1 |
| 23 | 4444284 | Упорная пластина 1.0mm | 1 |
| 24 | 4444285 | Упорная пластина 2.0mm | 1 |
| 25 | 4460370 | Упорная пластина 1.5mm | 1 |
| 27 | 3094510 | Палец | 2 |
| 28 | 4143531 | Ограничитель | 4 |
| 29 | 4435127 | Стопорный палец | 4 |
| 30 | J950020 | Гайка | 8 |
| 31 | 4445640 | Упорная пластина 1.0mm | 4 |
| 32 | 4450014 | Упорная пластина 1.0mm | 4 |
| 34 | 4224631 | Кронштейн | 1 |
| 36 | J222014 | Шайба | 1 |
| 37 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
