Пилотный клапан (рабочее оборудование, поворот) — HITACHI ZX210W-3DARUMA

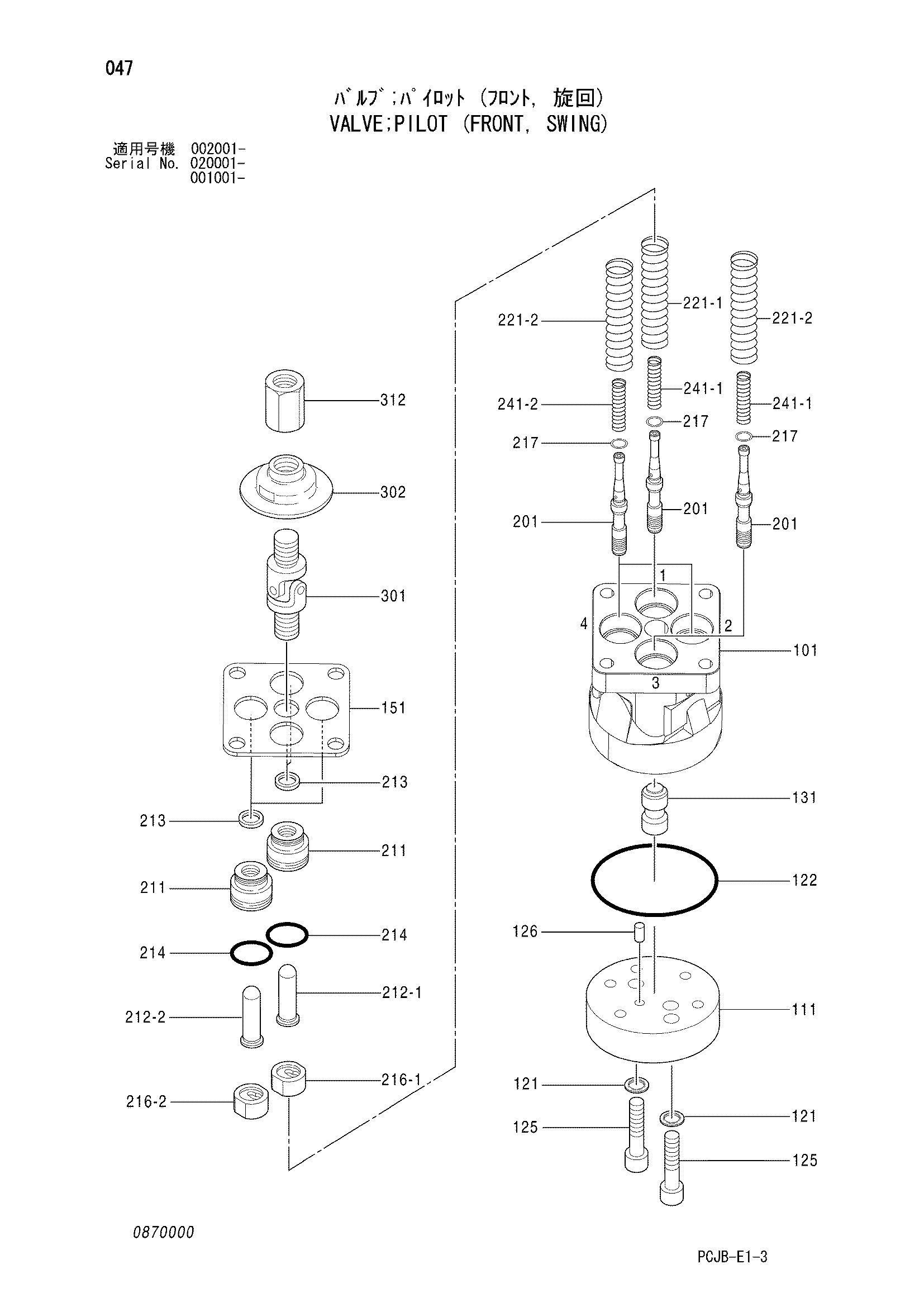

Заводская схема «Пилотный клапан (рабочее оборудование, поворот)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4476331 | Пилотный клапан | 1 | |
| 111 | 0799901 | Пластина | 1 |
| 121 | 0708402 | Уплотнительная шайба | 2 |
| 122 | 0799902 | Уплотнительное кольцо | 1 |
| 125 | 0799903 | Болт с внутренним шестигранником | 2 |
| 126 | 4101345 | Пружинный штифт | 1 |
| 131 | 0799904 | Втулка | 1 |
| 151 | 0870001 | Пластина | 1 |
| 211 | 0629003 | Пробка | 4 |
| 212-1 | 0799906 | Шток пусх (порт 1, 3) | 2 |
| 212-2 | 0870002 | Шток пусх (порт 2, 4) | 2 |
| 213 | 0628908 | Уплотнение | 4 |
| 214 | 4506420 | Уплотнительное кольцо | 4 |
| 216-1 | 0799907 | Седло пружины | 2 |
| 216-2 | 0870003 | Седло пружины | 2 |
| 217 | 0428907 | Шайба | 4 |
| 221-1 | 0870004 | Пружина (порт 1) | 1 |
| 221-2 | 0869404 | Пружина (порт 2, 3, 4) | 3 |
| 241-1 | 0870005 | Пружина (порт 1, 3) | 2 |
| 241-2 | 0870006 | Пружина (порт 2, 4) | 2 |
| 301 | 0799910 | Соединение | 1 |
| 302 | 0799911 | Пластина | 1 |
| 312 | 0799912 | Гайка регулировочный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
