Пилотные гидролинии (D) — HITACHI ZX210W-3DARUMA

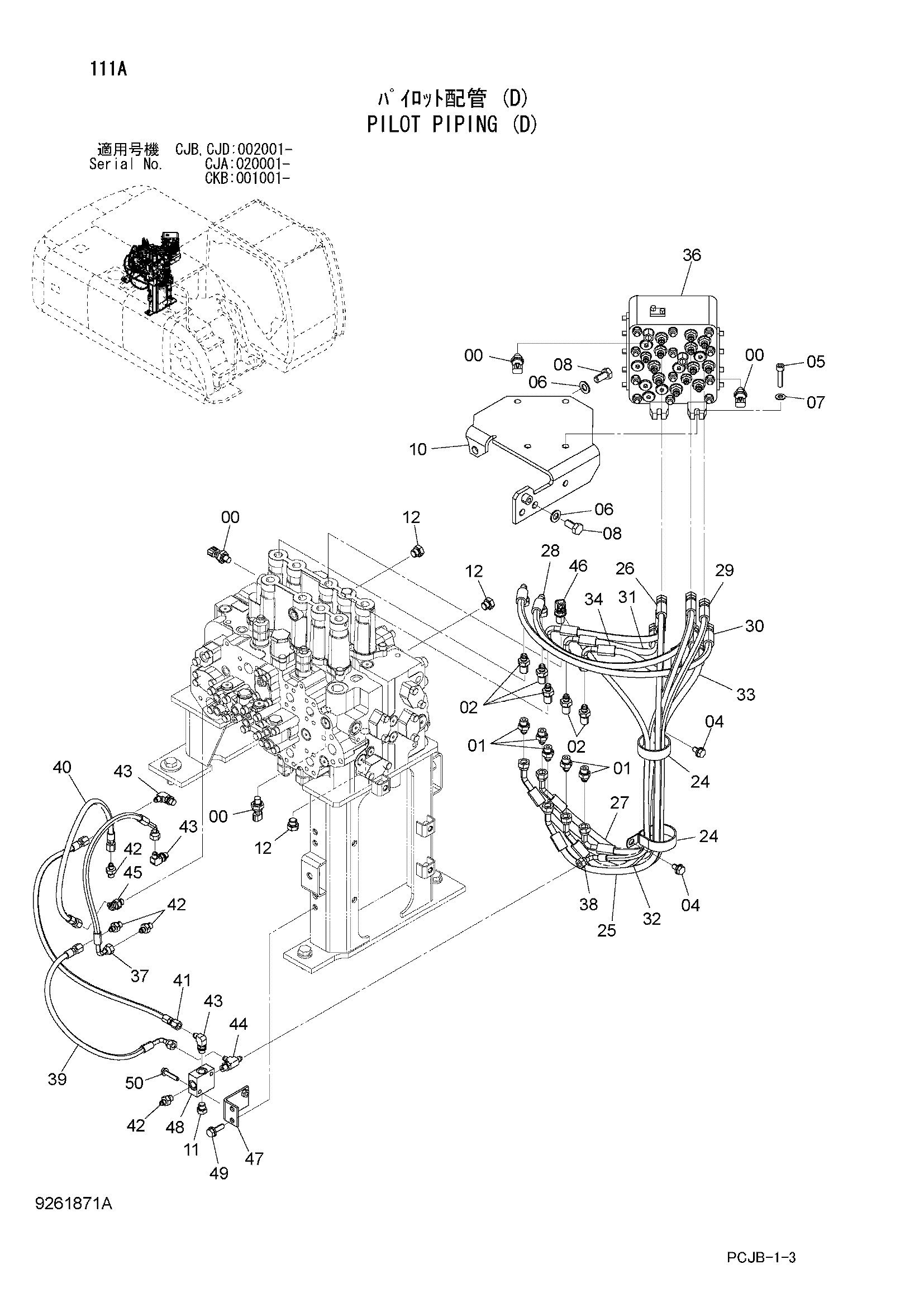

Заводская схема «Пилотные гидролинии (D)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436535 | Датчик давления | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 5 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4202422 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J781045 | Болт с внутренним шестигранником | 4 |
| 06 | A590114 | Плоская шайба | 3 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J901430 | Болт | 3 |
| 10 | 8102521 | Кронштейн | 1 |
| 11 | A885002 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885003 | Пробка | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4204135 | Зажим | 2 |
| 25 | 4630934 | Шланг (1) | 1 |
| 26 | 4630938 | Шланг (2) | 1 |
| 27 | 4630933 | Шланг (3) | 1 |
| 28 | 4630941 | Шланг (4) | 1 |
| 29 | 4630932 | Шланг (5) | 1 |
| 30 | 4630940 | Шланг (6) | 1 |
| 31 | 4630939 | Шланг (7) | 1 |
| 32 | 4630935 | Шланг (8) | 1 |
| 33 | 4630937 | Шланг (11) | 1 |
| 34 | 4630943 | Шланг (12) | 1 |
| 36 | 4661021 | Челночный клапан | 1 |
| 37 | 4643029 | Шланг | 1 |
| 38 | 4442442 | Шланг | 1 |
| 39 | 4470392 | Шланг | 1 |
| 40 | 4436352 | Шланг | 1 |
| 41 | 4437292 | Шланг | 1 |
| 42 | A852122 | Адаптер | 4 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852322 | Угловой штуцер | 3 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852422 | Тройник | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852222 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4351281 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 9764485 | Кронштейн | 1 |
| 48 | 4411001 | Челночный клапан | 1 |
| 49 | J271035 | Болт с шайбой | 2 |
| 49A | J901035 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | J260840 | Болт с шайбой | 2 |
| 50A | J900840 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
