Гидроцилиндр. позиционирование (правый) — HITACHI ZX210W-3DARUMA

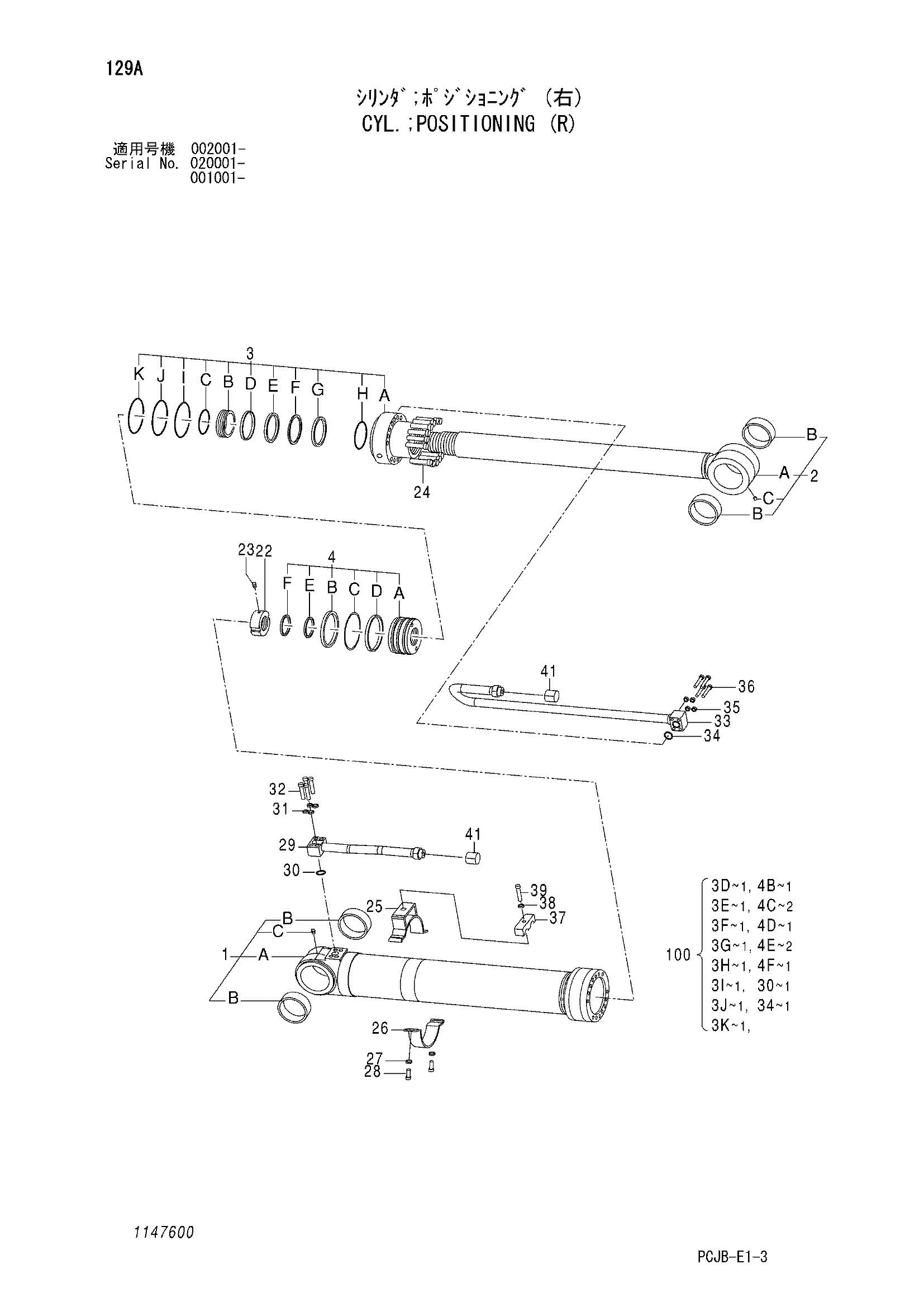

Заводская схема «Гидроцилиндр. позиционирование (правый)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646267 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 1147601 | Трубка в сборе | 1 |
| 1B | 4364501 | Втулка | 2 |
| 1C | 0971230 | Ниппель смазка | 1 |
| 2 | 1147602 | Шток в сборе | 1 |
| 2B | 4364501 | Втулка | 2 |
| 2C | 0971230 | Ниппель смазка | 1 |
| 3 | 1147603 | Шток крышка в сборе | 1 |
| 3A | 1147604 | Шток крышка | 1 |
| 3B | 0971205 | Дд-бусх | 1 |
| 3C | 0971206 | Стопорное кольцо | 1 |
| 3D | 0971207 | Уплотнение буффер | 1 |
| 3E | 0971208 | У-паккинг | 1 |
| 3F | 0971209 | Опорное кольцо | 1 |
| 3G | 0971210 | Стеклоочиститель пыль | 1 |
| 3H | 0971306 | Стопорное кольцо | 1 |
| 3I | A811130 | Уплотнительное кольцо | 1 |
| 3J | 0971212 | Кольцо задний UP | 1 |
| 3K | A811135 | Уплотнительное кольцо | 1 |
| 4 | 1147605 | Поршень в сборе | 1 |
| 4A | 1147606 | Поршень | 1 |
| 4B | 0971414 | Уплотнение слиппер | 1 |
| 4C | 0971217 | Износостойкое кольцо | 2 |
| 4D | 0971218 | Кольцо слйд | 1 |
| 4E | 4515028 | Уплотнительное кольцо | 1 |
| 4F | 0971220 | Кольцо задний UP | 2 |
| 22 | 0971221 | Гайка поршень | 1 |
| 23 | 0971323 | Винт сиденье | 1 |
| 24 | 0971222 | Болт с внутренним шестигранником | 14 |
| 25 | 1147608 | Трубка лента | 1 |
| 26 | 0971224 | Трубка лента | 1 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J901240 | Болт | 2 |
| 29 | 4681236 | Трубка | 1 |
| 30 | 4506428 | Уплотнительное кольцо | 1 |
| 31 | 1147611 | Пружинная шайба | 4 |
| 32 | 1147612 | Болт с внутренним шестигранником | 4 |
| 33 | 1147613 | Трубка | 1 |
| 34 | 4506428 | Уплотнительное кольцо | 1 |
| 35 | 1147611 | Пружинная шайба | 4 |
| 36 | 1147614 | Болт с внутренним шестигранником | 4 |
| 37 | 1147615 | Хомут трубки | 1 |
| 38 | A590912 | Пружинная шайба | 1 |
| 39 | 1147616 | Болт | 1 |
| 41 | 0971231 | Кап-дуст | 2 |
| 100 | 4669895 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
