Крышка (5) — HITACHI ZX210W-3DARUMA

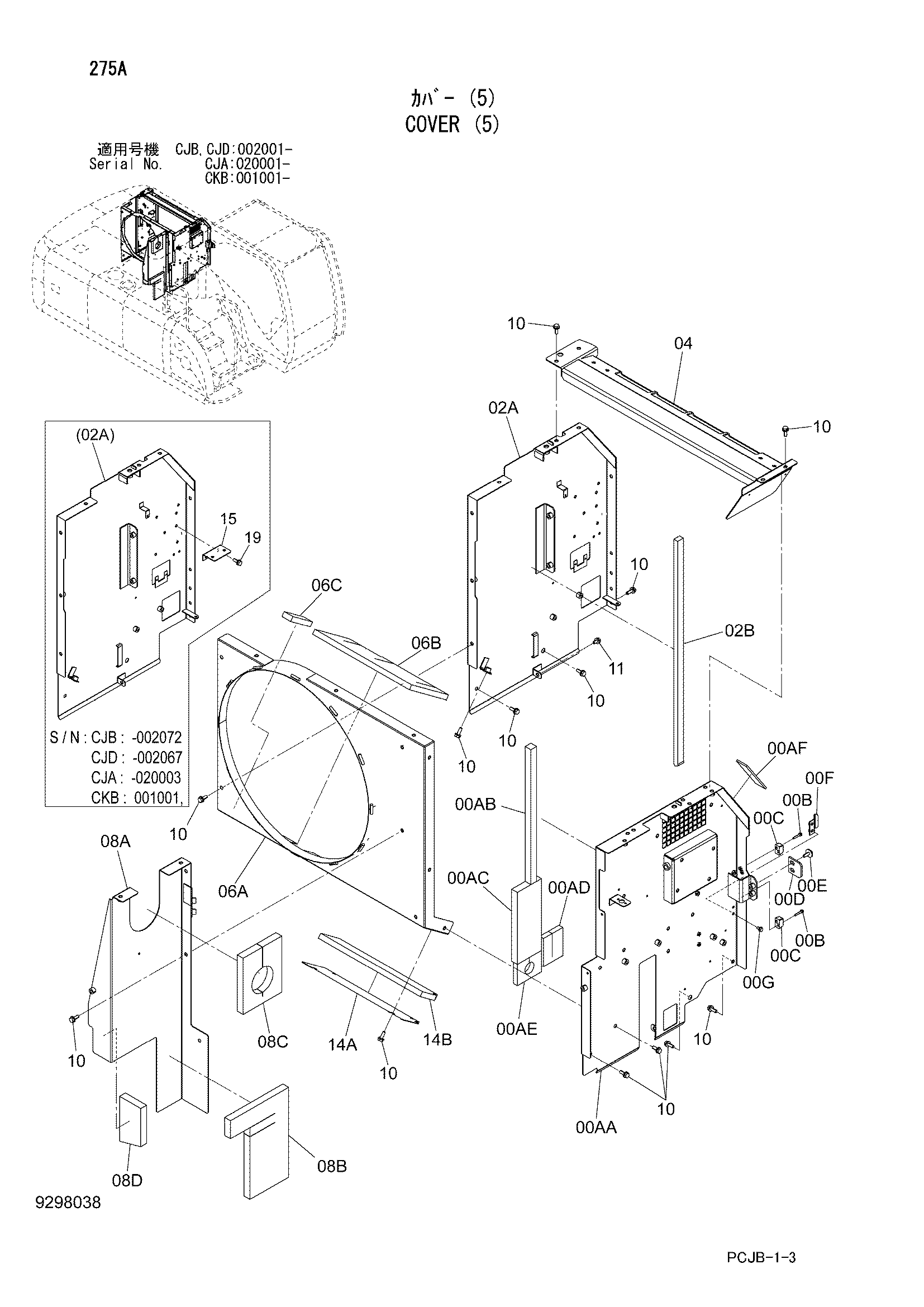

Заводская схема «Крышка (5)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9317790 | Крышка в сборе | 1 |
| 00A | 8103079 | Крышка | 1 |
| 00AA | 6024237 | Крышка | 1 |
| 00AB | 4627987 | Резиновая прокладка | 1 |
| 00AC | 4639286 | Резиновая прокладка | 1 |
| 00AD | 4646315 | Резиновая прокладка | 1 |
| 00AE | 4655282 | Резиновая прокладка | 1 |
| 00AF | 4654109 | Резиновая прокладка | 1 |
| 00B | J260635 | Болт с шайбой | 4 |
| 00BA | J900635 | Болт | 1 |
| 00BB | A590106 | Плоская шайба | 1 |
| 00C | 4652573 | Ограничитель | 2 |
| 00D | 4638905 | Ограничитель | 1 |
| 00E | J281030 | Болт с шайбой | 2 |
| 00EA | J901030 | Болт | 1 |
| 00EB | 4486055 | Шайба | 1 |
| 00F | 9765335 | Ограничитель | 1 |
| 00G | J260816 | Болт с шайбой | 2 |
| 00GA | J900816 | Болт | 1 |
| 00GB | A590108 | Плоская шайба | 1 |
| 02 | 8103084 | Крышка в сборе | 1 |
| 02A | 6026789 | Крышка | 1 |
| 02B | 4639287 | Резиновая прокладка | 1 |
| 04 | 7049646 | Крышка | 1 |
| 06 | 8102306 | Крышка в сборе | 1 |
| 06A | 6023667 | Крышка | 1 |
| 06B | 4640540 | Резиновая прокладка | 1 |
| 06C | 4451610 | Резиновая прокладка | 1 |
| 08 | 8103036 | Крышка в сборе | 1 |
| 08A | 7049638 | Крышка | 1 |
| 08B | 4646164 | Резиновая прокладка | 1 |
| 08C | 4639285 | Резиновая прокладка | 1 |
| 08D | 4646165 | Резиновая прокладка | 1 |
| 10 | J271030 | Болт с шайбой | 22 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 8101595 | Крышка в сборе | 1 |
| 14A | 4639718 | Крышка | 1 |
| 14B | 4640579 | Резиновая прокладка | 1 |
| 15 | 9769120 | Кронштейн | 1 |
| 19 | J260816 | Болт с шайбой | 2 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
