Запасные основные гидролинии (гидромолот, гидроножницы)(1) — HITACHI ZX210W-3DARUMA

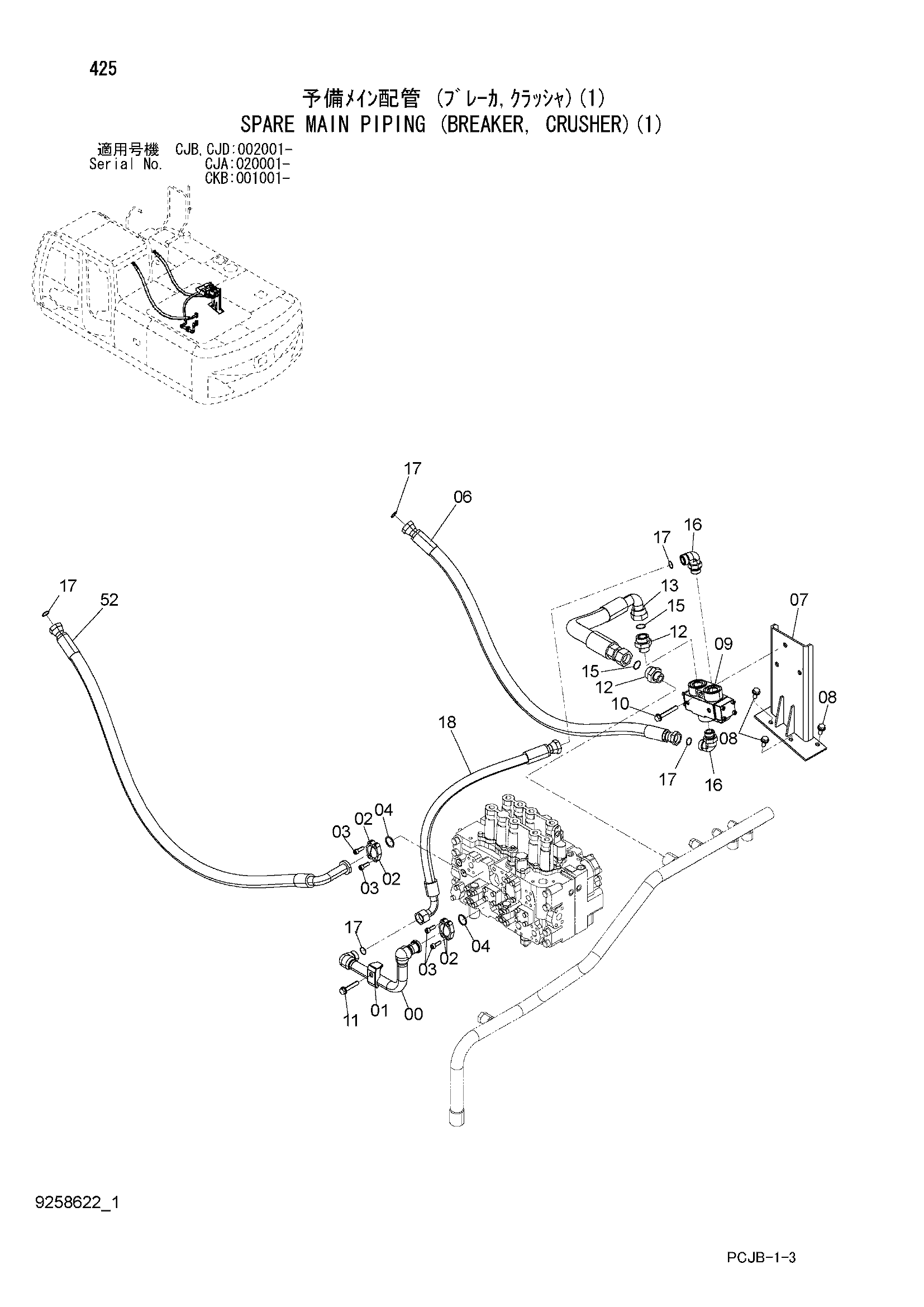

Заводская схема «Запасные основные гидролинии (гидромолот, гидроножницы)(1)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100062 замена: 8100955 | Трубка | 1 |
| 00 | 8100955 | Трубка | 1 |
| 01 | 4190127 | Хомут трубки | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 9266932 | Шланг в сборе | 1 |
| 06A | 4286816 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 4 |
| 07 | 8106094 | Кронштейн | 1 |
| 08 | J271230 | Болт с шайбой | 3 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4626057 | Клапан селектор | 1 |
| 10 | J271290 | Болт с шайбой | 1 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271270 | Болт с шайбой | 3 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | A853180 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4658400 | Шланг | 1 |
| 15 | 4187329 | Уплотнительное кольцо | 2 |
| 16 | A853388 | Угловой штуцер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 5 |
| 18 | 4308148 | Шланг | 1 |
| 52 | 9134319 | Шланг в сборе | 1 |
| 52A | 4297044 | Шланг | 1 |
| 52B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
