Тормоз трубопроводы (водило) — HITACHI ZX210W-3DARUMA

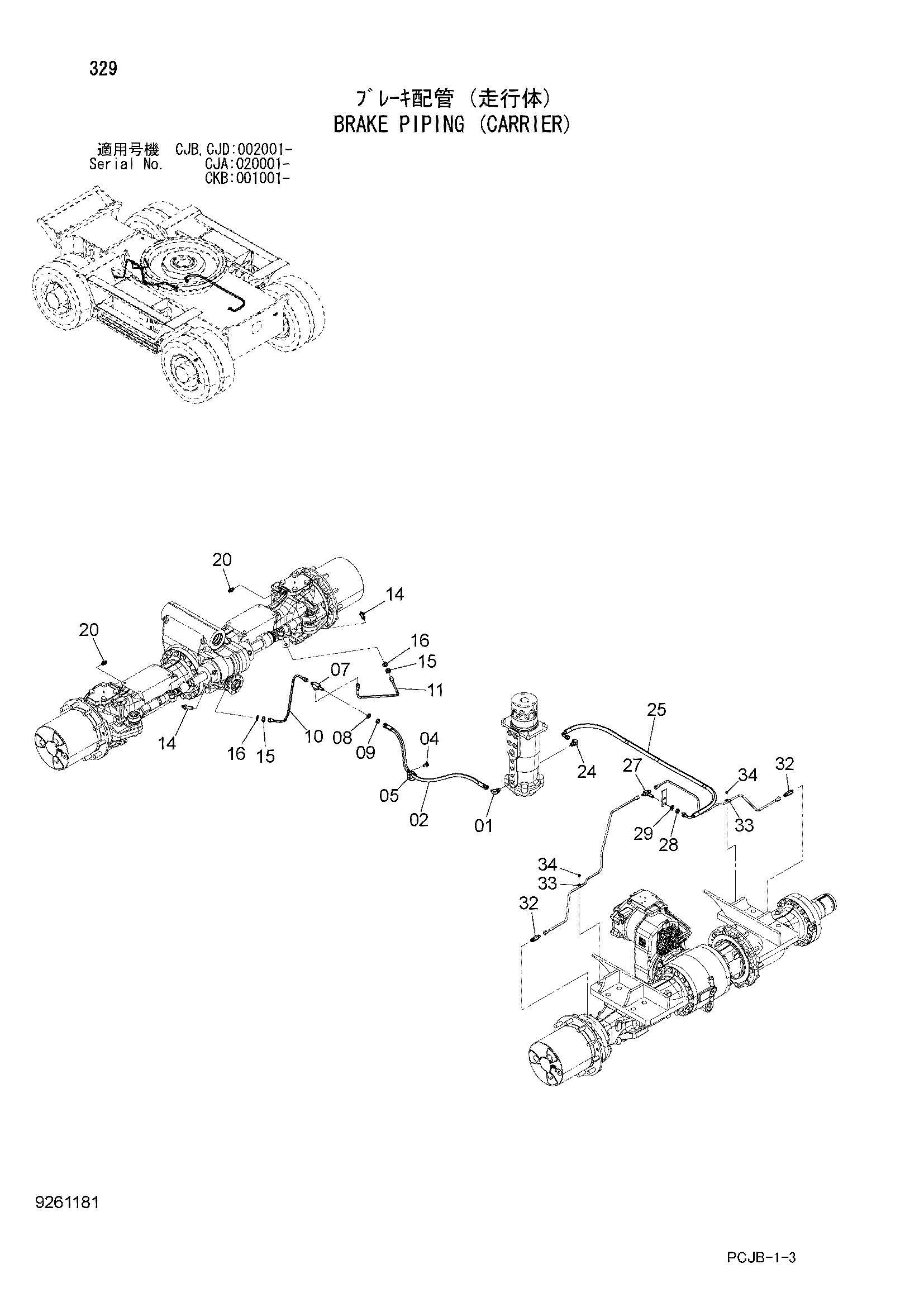

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9262163 | Шланг в сборе | 1 |
| 02A | 4305229 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4193848 | Зажим | 1 |
| 07 | 3048482 | Тройник | 1 |
| 08 | A590114 | Плоская шайба | 1 |
| 09 | 4202531 | Гайка | 1 |
| 10 | 3107612 | Трубка | 1 |
| 11 | 3107613 | Трубка | 1 |
| 14 | 4183224 | Адаптер | 2 |
| 15 | J952016 | Гайка | 2 |
| 16 | A590116 | Плоская шайба | 2 |
| 20 | 4489346 | Адаптер | 2 |
| 20A | 4506412 | Уплотнительное кольцо | 1 |
| 24 | A852333 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9266010 | Шланг в сборе | 1 |
| 25A | 4657325 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 3 |
| 27 | 4280282 | Тройник | 1 |
| 28 | 4202531 | Гайка | 1 |
| 29 | A590114 | Плоская шайба | 1 |
| 32 | 4650527 | Адаптер | 2 |
| 32A | 4506412 | Уплотнительное кольцо | 1 |
| 33 | 4000855 | Зажим трубка | 2 |
| 34 | J260610 | Болт с шайбой | 2 |
| 34A | J900610 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
