Управление деталь — HITACHI ZX210W-3DARUMA

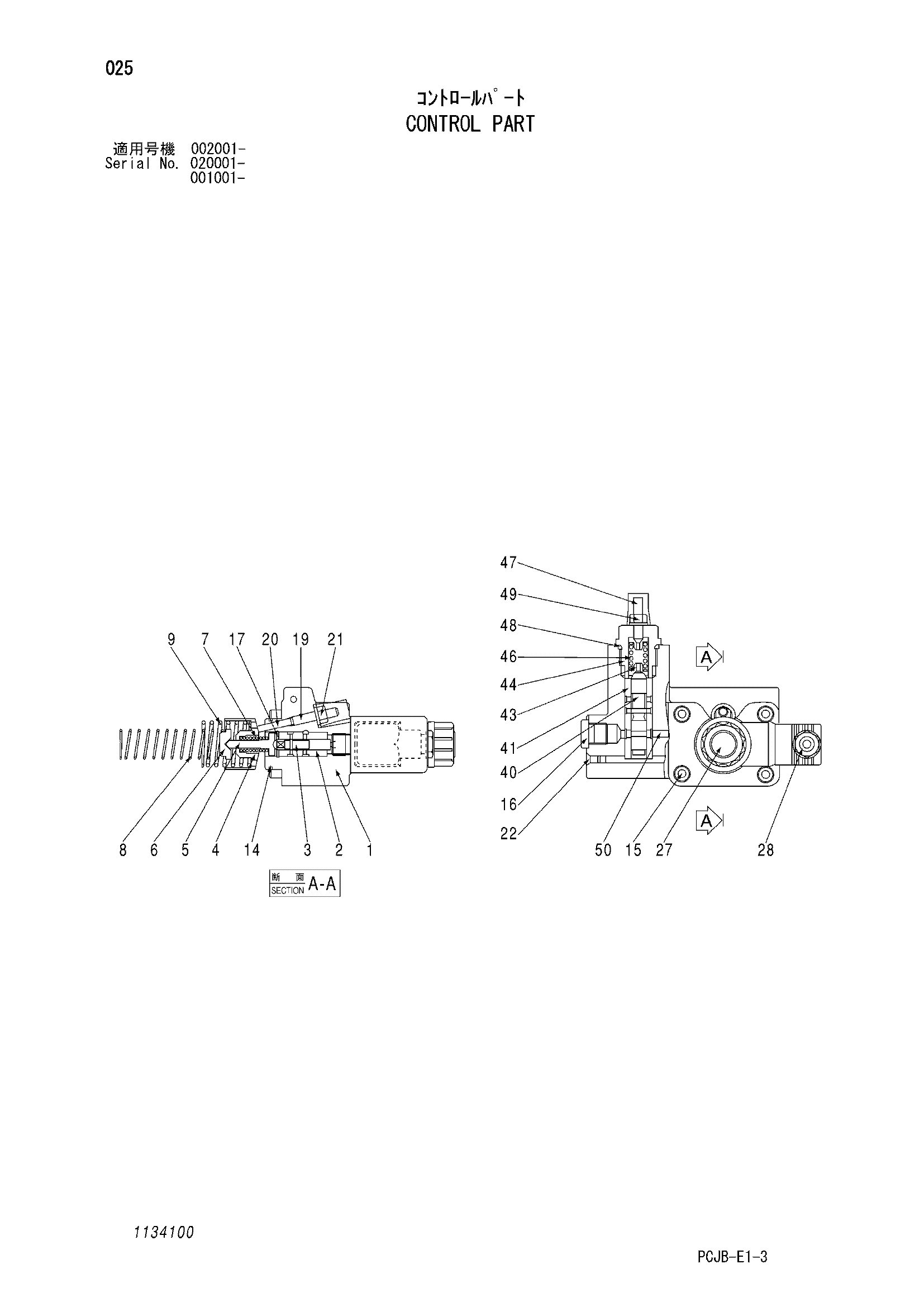

Заводская схема «Управление деталь» для HITACHI ZX210W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1134101 | Корпус | 1 |
| 2 | 1134102 | Втулка | 1 |
| 3 | 1134103 | Золотник | 1 |
| 4 | 1134104 | Пружинная шайба | 1 |
| 5 | 1134105 | Пружинная шайба | 1 |
| 6 | 1134106 | Пружинная шайба | 1 |
| 7 | 1134107 | Пружина | 1 |
| 8 | 1134108 | Пружина | 1 |
| 9 | 1134109 | Пружина | 1 |
| 14 | 1134110 | Уплотнительное кольцо | 1 |
| 15 | 0279101 | Болт с внутренним шестигранником | 4 |
| 17 | 1134111 | Стопорное кольцо | 1 |
| 19 | 1134112 | Винт | 1 |
| 20 | 1134113 | Палец | 1 |
| 21 | 0264007 | Гайка | 1 |
| 22 | 0215017 | Пробка (1=2 детали) | 5 |
| 27 | 1134114 | Соленоид | 1 |
| 40 | 1134115 | Поршень | 1 |
| 41 | 1134116 | Втулка | 1 |
| 43 | 1134117 | Пружинная шайба | 2 |
| 44 | 1134118 | Пробка | 1 |
| 46 | 1134119 | Пружина | 1 |
| 47 | 1134120 | Палец | 1 |
| 48 | 1134121 | Уплотнительное кольцо | 1 |
| 49 | 1134122 | Стопорная гайка | 1 |
| 50 | 0773901 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
