Мост передний (6/6) — HITACHI ZX210W-3-HCMC

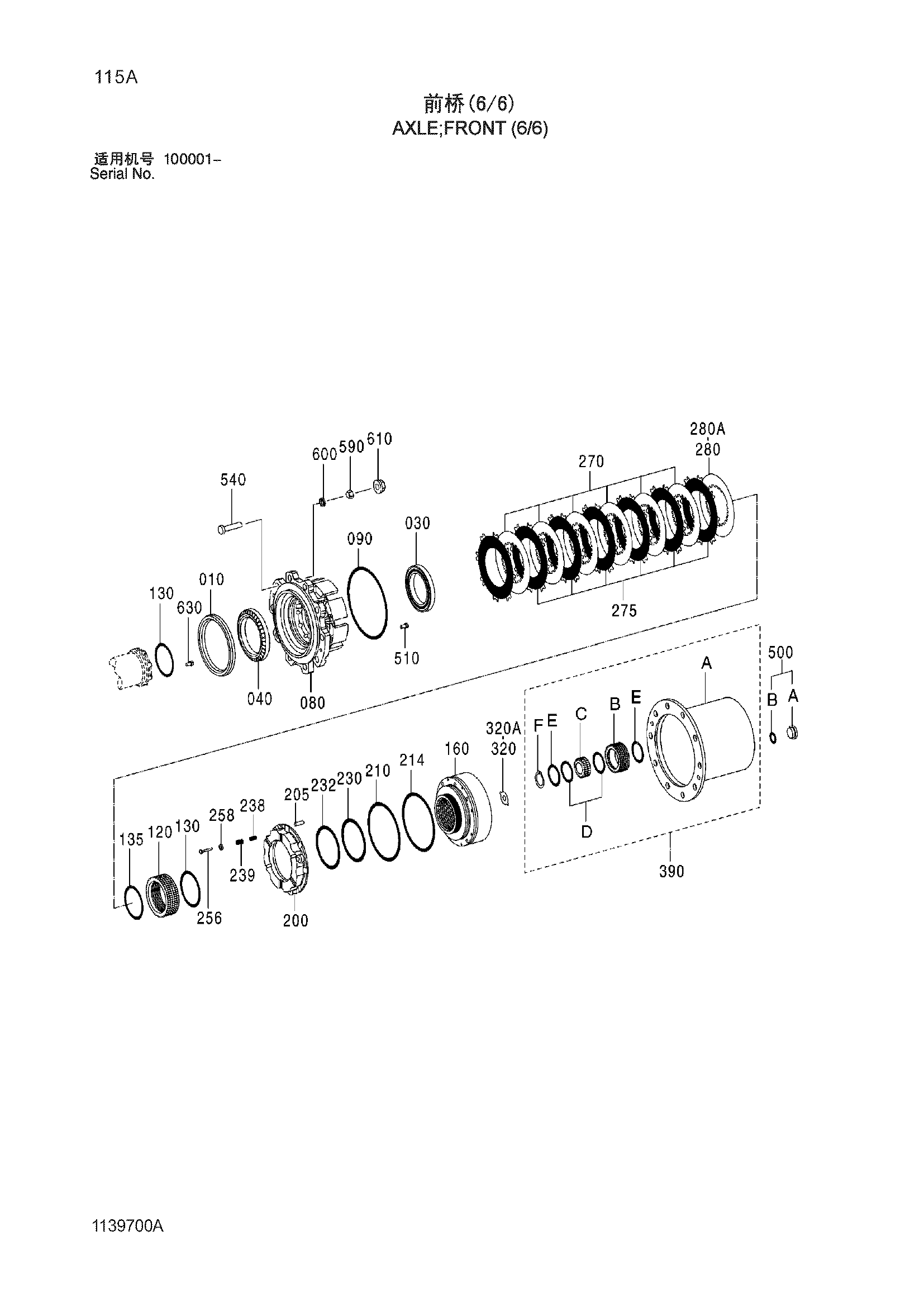

Заводская схема «Мост передний (6/6)» для HITACHI ZX210W-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4654437 | Мост передний (6/6) | 1 | |
| 010 | 1139701 | Кольцо | 2 |
| 030 | 0885002 | Роликовый подшипник | 2 |
| 040 | 1139702 | Роликовый подшипник | 2 |
| 080 | 1139703 | HUB | 2 |
| 090 | 1139704 | Уплотнительное кольцо | 2 |
| 120 | 1139705 | Дисковый водило | 2 |
| 130 | 1139706 | Уплотнительное кольцо | 4 |
| 135 | 1139707 | Уплотнительное кольцо | 2 |
| 160 | 1139708 | Коронная шестерня | 2 |
| 200 | 1139709 | Поршень | 2 |
| 205 | 1139710 | Палец | 8 |
| 210 | 1139711 | U-образная манжета | 2 |
| 214 | 1139712 | Кольцо | 2 |
| 230 | 1139713 | U-образная манжета | 2 |
| 232 | 1139714 | Кольцо | 2 |
| 238 | 0884527 | Пружина сжатия | 16 |
| 239 | 1139715 | Пружина сжатия | 16 |
| 256 | 1139716 | Болт | 16 |
| 258 | 0884530 | Втулка | 16 |
| 270 | 1139717 | Муфта дисковый | 14 |
| 275 | 1139718 | Муфта дисковый 2.5mm | 12 |
| 280A | 1139719 | Муфта дисковый 2.0mm | 1 |
| 280A | 1139720 | Муфта дисковый 3.0mm | 1 |
| 280A | 1139718 | Муфта дисковый 2.5mm | 1 |
| 320A | 0887047 | Шайба упорный 1.5mm | 1 |
| 320A | 1139721 | Шайба упорный 1.7mm | 1 |
| 320A | 0887049 | Шайба упорный 2.0mm | 1 |
| 320A | 0887050 | Шайба упорный 2.2mm | 1 |
| 320A | 0887051 | Шайба упорный 2.5mm | 1 |
| 320A | 0887052 | Шайба упорный 2.7mm | 1 |
| 320A | 1139722 | Шайба упорный 3.0mm | 1 |
| 390 | 1139723 | Водило планет. | 2 |
| 390A | 1139724 | Водило планет. | 1 |
| 390B | 1139725 | Планетарная шестерня | 3 |
| 390C | 0895706 | Роликовый подшипник | 3 |
| 390D | 0887044 | Шайба | 6 |
| 390E | 0887045 | Стопорное кольцо | 6 |
| 390F | 1139727 | Стопорное кольцо | 3 |
| 500A | 1139445 | Пробка | 1 |
| 500B | 0884348 | Уплотнительное кольцо | 1 |
| 510 | 0884555 | Болт с внутренним шестигранником | 4 |
| 540 | 1139729 | Болт | 20 |
| 590 | 0884557 | Упорная шайба | 20 |
| 600 | 0884558 | Кольцо | 20 |
| 610 | 0884559 | Хуб-нут | 20 |
| 630 | 1140941 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
