Топливные трубопроводы — HITACHI ZX210W-3

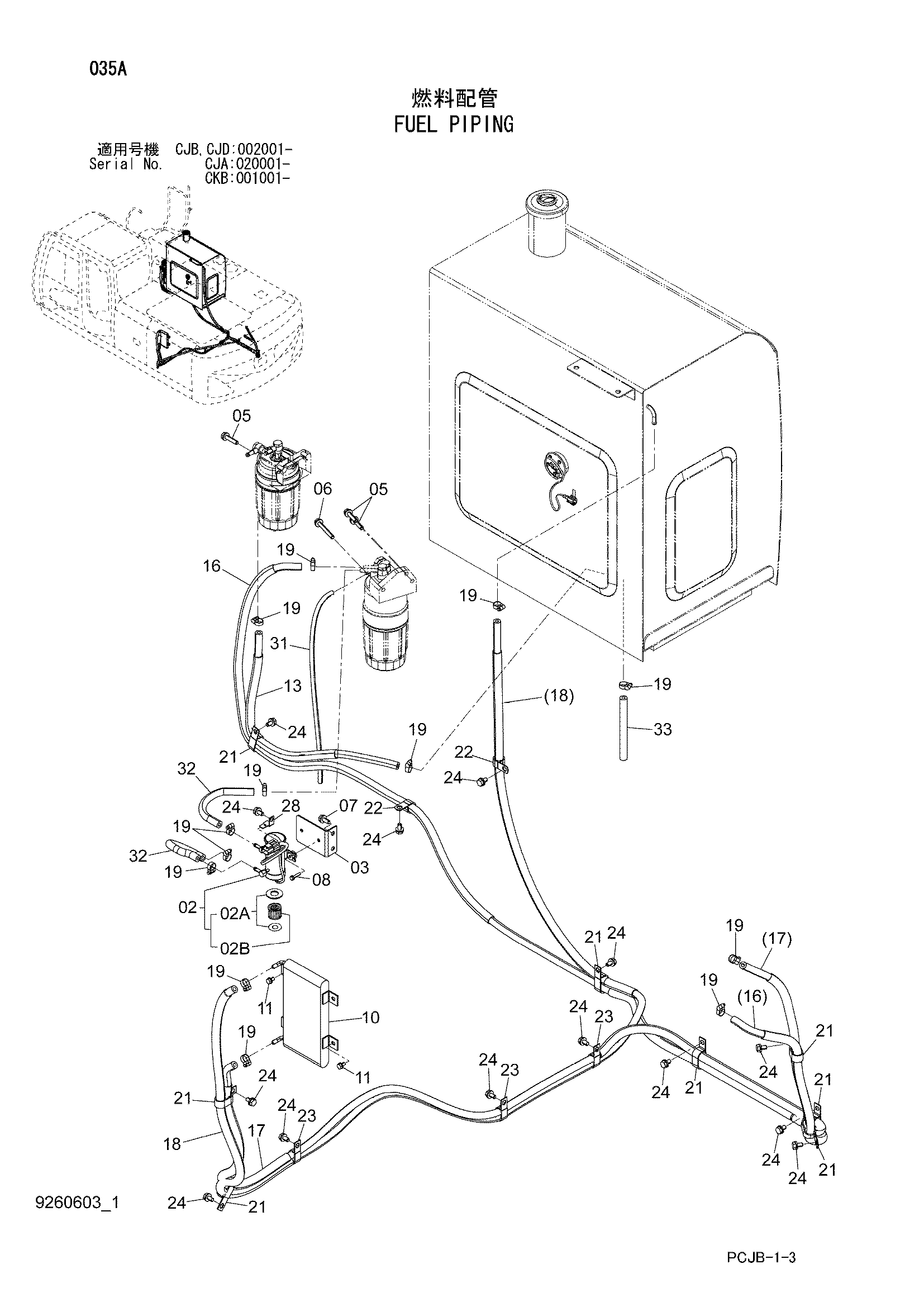

Заводская схема «Топливные трубопроводы» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4645227 | Насос | 1 |
| 02A | 4658052 | Прокладка | 1 |
| 02B | 4658053 | Сетчатый фильтр | 1 |
| 03 | 8100676 | Кронштейн | 1 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271080 | Болт с шайбой | 1 |
| 06A | J901080 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260630 | Болт с шайбой | 2 |
| 08A | J900630 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 4626193 | Радиатор | 1 |
| 11 | J260816 | Болт с шайбой | 4 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 9260693 | Топливный шланг | 1 |
| 13A | 4362469 | Трубка | 1 |
| 13B | 4430213 | Топливный шланг | 1 |
| 16 | 9260694 | Топливный шланг | 1 |
| 16A | 4397880 | Топливный шланг | 1 |
| 16B | 4679008 | Трубка | 2 |
| 17 | 9260695 | Топливный шланг | 1 |
| 17A | 4626885 | Топливный шланг | 1 |
| 17B | 4610630 | Трубка | 1 |
| 17C | 4635784 | Трубка | 2 |
| 18 | 9260696 | Топливный шланг | 1 |
| 18A | 4397880 | Топливный шланг | 1 |
| 18B | 4626781 | Трубка | 1 |
| 18C | 4355531 | Трубка | 1 |
| 19 | 4514700 | Зажим шланг | 13 |
| 21 | 4192034 | Зажим | 8 |
| 22 | 4190263 | Зажим | 2 |
| 23 | 4190282 | Зажим | 3 |
| 24 | J271020 | Болт с шайбой | 14 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 28 | 4381930 | Кронштейн | 1 |
| 31 | 4652981 | Виниловый шланг | 1 |
| 32 | 4437406 | Топливный шланг | 2 |
| 33 | 4654132 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
