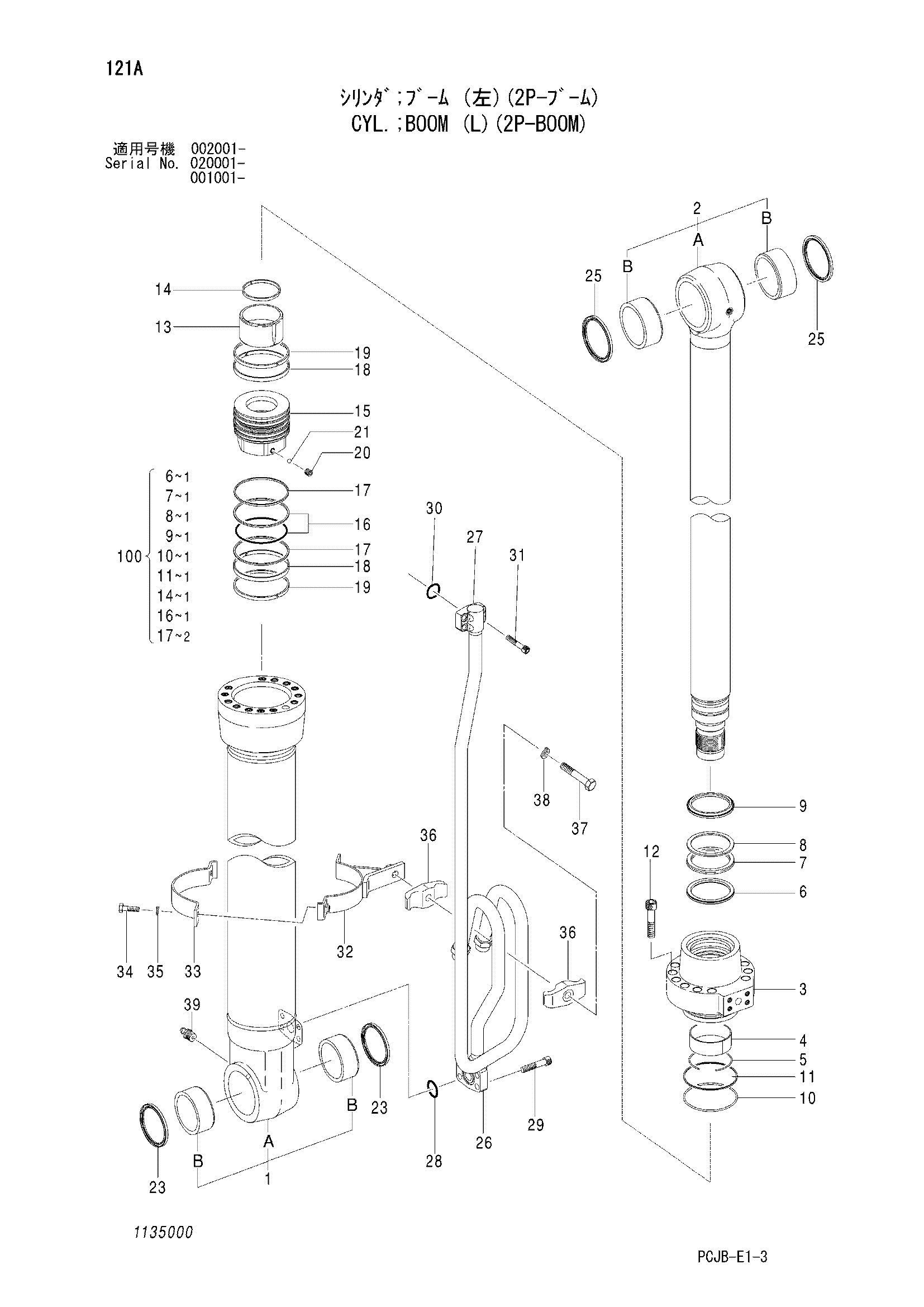

Гидроцилиндр стрелы (левый)(2P-BOOM) — HITACHI ZX210W-3

Заводская схема «Гидроцилиндр стрелы (левый)(2P-BOOM)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4646715	Гидроцилиндр стрелы (левый)	1
1	1135001	Труба гидроцилиндра в сборе	1
1B	4352398	Втулка пальца	2
2	1134802	Шток поршня в сборе	1
2B	4355875	Втулка пальца	2
3	0875805	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Стопорное кольцо	1
6	0788911	Кольцо	1
7	0788912	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811120	Уплотнительное кольцо	1
11	0223704	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0409706	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	1134803	Поршень	1
16	0223706	Кольцо уплотнение в сборе	1
17	0496706	Опорное кольцо	2
18	0926604	Направляющее кольцо	2
19	0223713	Кольцо	2
20	1134804	Установочный винт	1
21	0111707	Стальной шарик	1
23	4067902	Грязесъёмное кольцо	2
25	4067901	Пылезащитное уплотнение	2
26	4680380	Трубка	1
27	4680381	Трубка	1
28	984614	Уплотнительное кольцо	1
29	M341236	Болт с внутренним шестигранником	4
30	4506430	Уплотнительное кольцо	1
31	M341030	Болт с внутренним шестигранником	4
32-38	0875807	Комплект лента	1
32	0875808	Лента	1
33	0309017	Лента	1
34	J901035	Болт	2
35	A590910	Шайба	2
36	0236915	Держатель	2
37	0254312	Болт	1
38	A590914	Пружинная шайба	1
39	J75481	Пресс-маслёнка	1
100	4662889	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
