Тормоз трубопроводы (2-2)(верхняя платформа) — HITACHI ZX210W-3

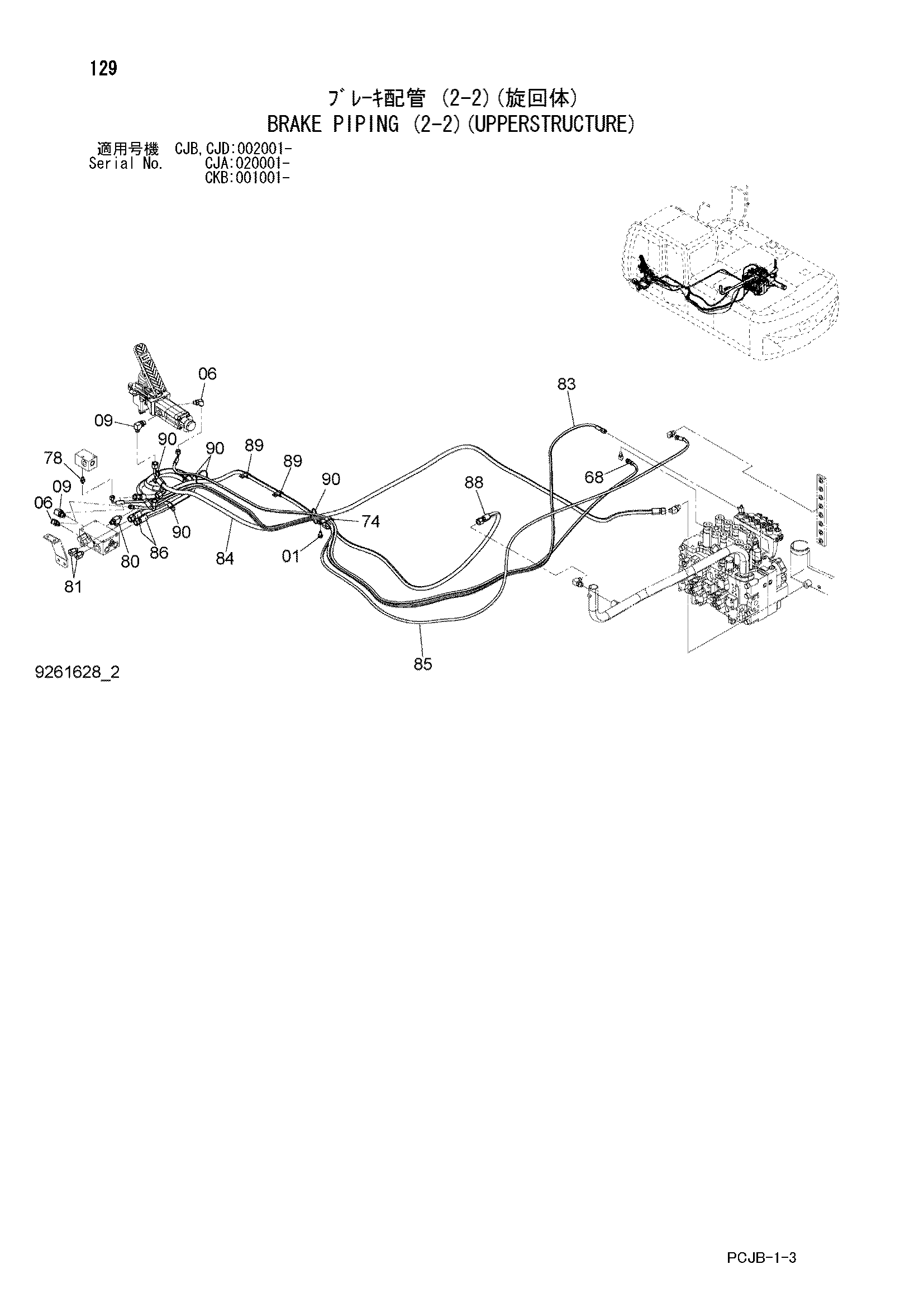

Заводская схема «Тормоз трубопроводы (2-2)(верхняя платформа)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | A852332 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 68 | 4669324 | Шланг (SF) | 1 |
| 74 | 4190265 | Зажим | 1 |
| 80 | 4426145 | Тройник | 1 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
| 81 | 4667681 | Пробка | 2 |
| 83 | 9287982 | Шланг в сборе | 1 |
| 83A | 4675385 | Шланг (DN) | 1 |
| 83B | 4327293 | Защитный кожух | 1 |
| 84 | 4657075 | Шланг (BT) | 1 |
| 86 | 4674137 | Шланг | 2 |
| 88 | 4675387 | Шланг (BN) | 1 |
| 89 | 4190273 | Зажим | 2 |
| 90 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
