Гидромотор трубопроводы (2) — HITACHI ZX210W-3

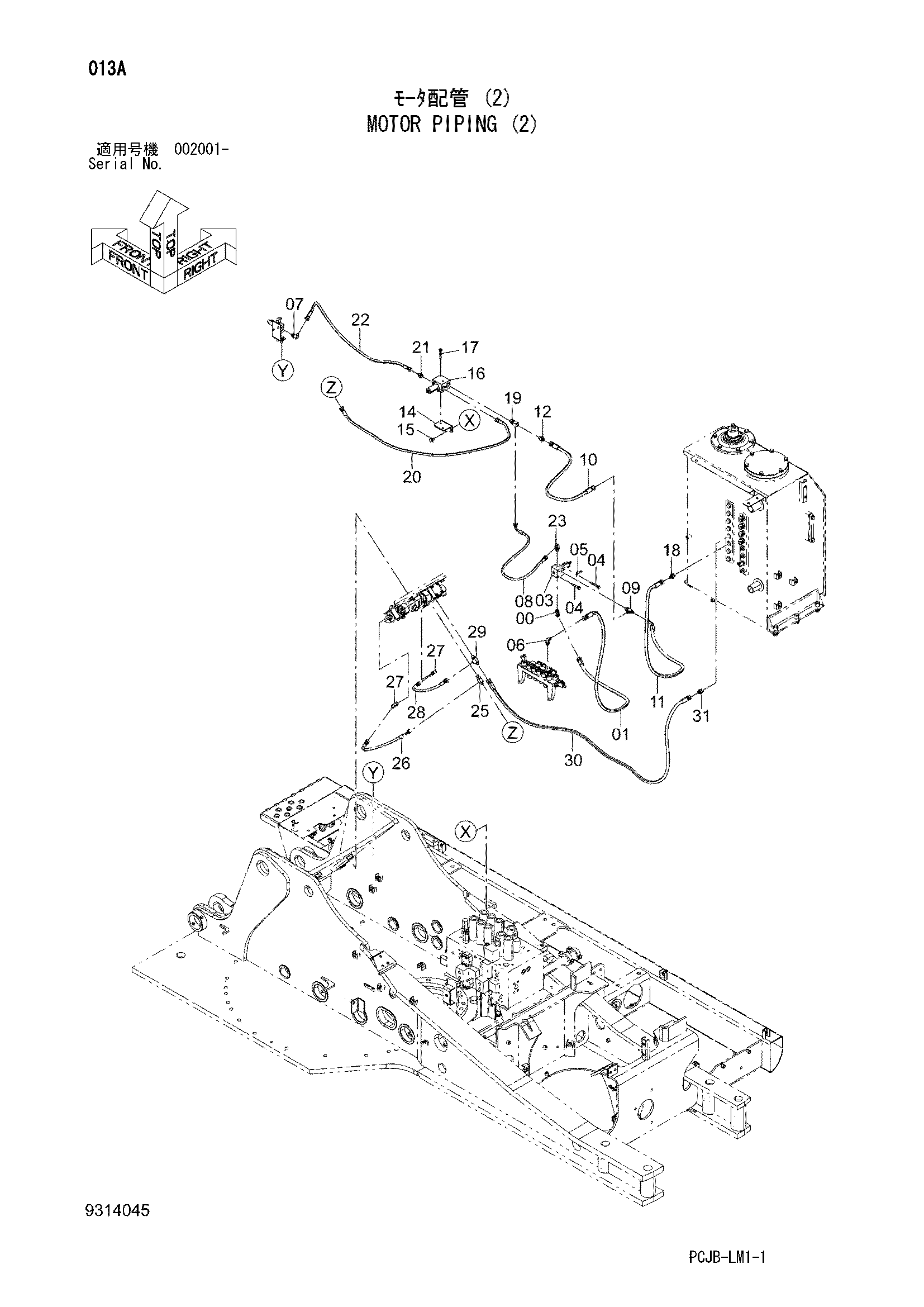

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4696409 | Шланг | 1 |
| 03 | 4261289 | Электромагнитный клапан | 1 |
| 04 | J260860 | Болт с шайбой | 2 |
| 04A | J900860 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4336875 | Кронштейн | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4713861 | Шланг | 1 |
| 09 | A852423 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4631510 | Шланг | 1 |
| 11 | 4656025 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 9772332 | Кронштейн | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4472347 | Клапан редукинг | 1 |
| 17 | J260865 | Болт с шайбой | 2 |
| 17A | J900865 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852432 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4713862 | Шланг | 1 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4667905 | Шланг | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852422 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4620080 | Шланг | 1 |
| 27 | A852322 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4713863 | Шланг | 1 |
| 29 | 4219346 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4713864 | Шланг | 1 |
| 31 | A852133 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
