Напорные трубопроводы — HITACHI ZX210W-3

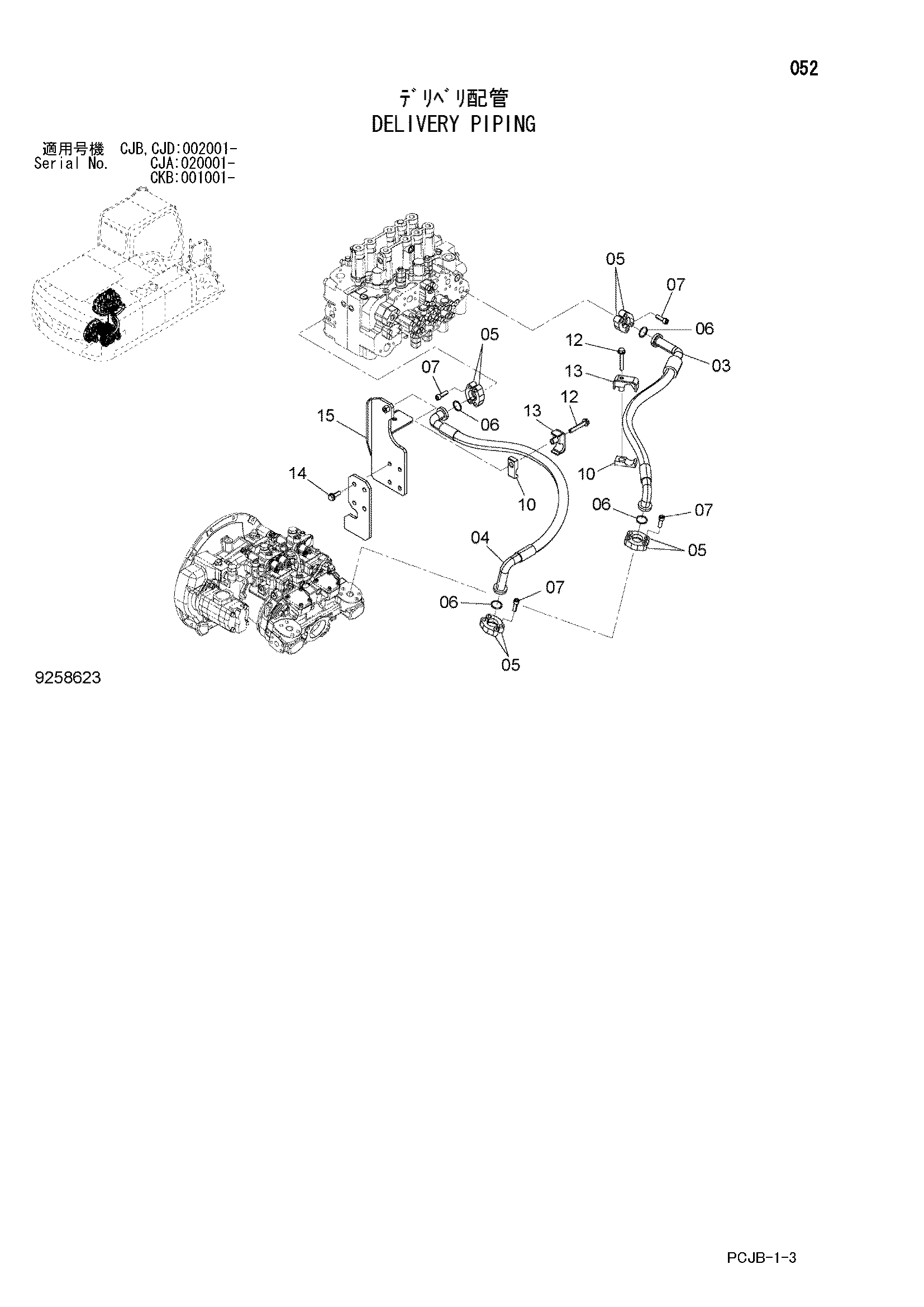

Заводская схема «Напорные трубопроводы» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4650222 | Шланг | 1 |
| 04 | 4472642 | Шланг | 1 |
| 05 | 4085560 | Разъёмный фланец | 8 |
| 06 | 966993 | Уплотнительное кольцо | 4 |
| 07 | J781240 | Болт с внутренним шестигранником | 16 |
| 10 | 4462051 | Резиновая прокладка | 2 |
| 12 | J271280 | Болт с шайбой | 2 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 8106578 | Хомут | 2 |
| 14 | J271240 | Болт с шайбой | 4 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 8108352 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
