Пилотные гидролинии (поток производительность селектор) — HITACHI ZX210W-3

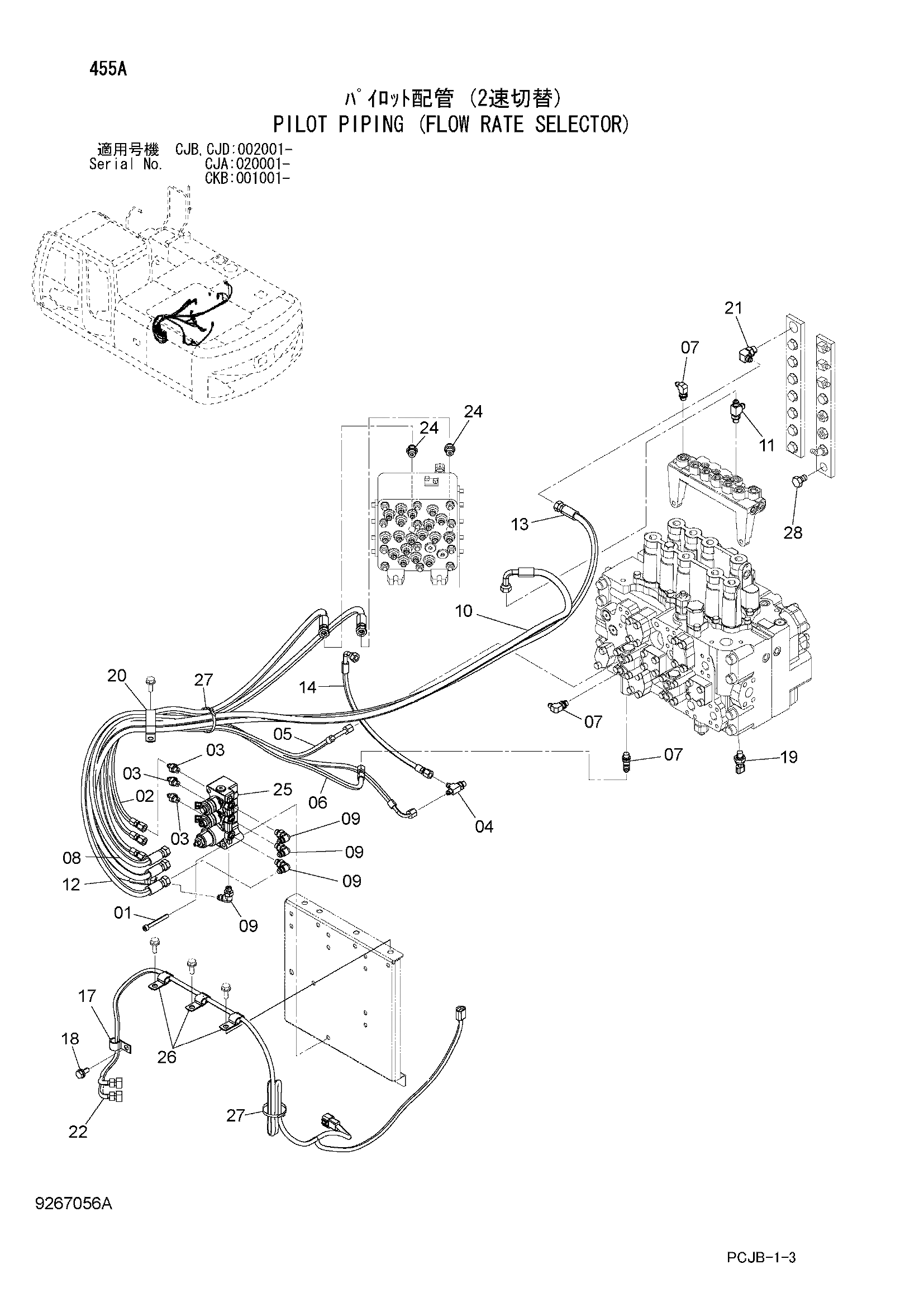

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J780870 | Болт с внутренним шестигранником | 2 |
| 02 | 4659273 | Шланг (A1) | 1 |
| 03 | A852122 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4659274 | Шланг (A2) | 1 |
| 06 | 4659275 | Шланг (A3) | 1 |
| 07 | A852322 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4659276 | Шланг (P1) | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4659277 | Шланг (P2) | 1 |
| 11 | A852423 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4659278 | Шланг (P3) | 1 |
| 13 | 4659279 | Шланг (DT) | 1 |
| 14 | 4618606 | Шланг | 1 |
| 17 | 4190273 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4436535 | Датчик давления | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4193848 | Зажим | 1 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 3106817 | Жгут проводов | 1 |
| 24 | A852133 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9263559 | Электромагнитный клапан | 1 |
| 26 | 4190292 | Зажим | 3 |
| 27 | 4055312 | Ленточный зажим | 2 |
| 28 | A885003 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
