Крышка (6) — HITACHI ZX210W-3

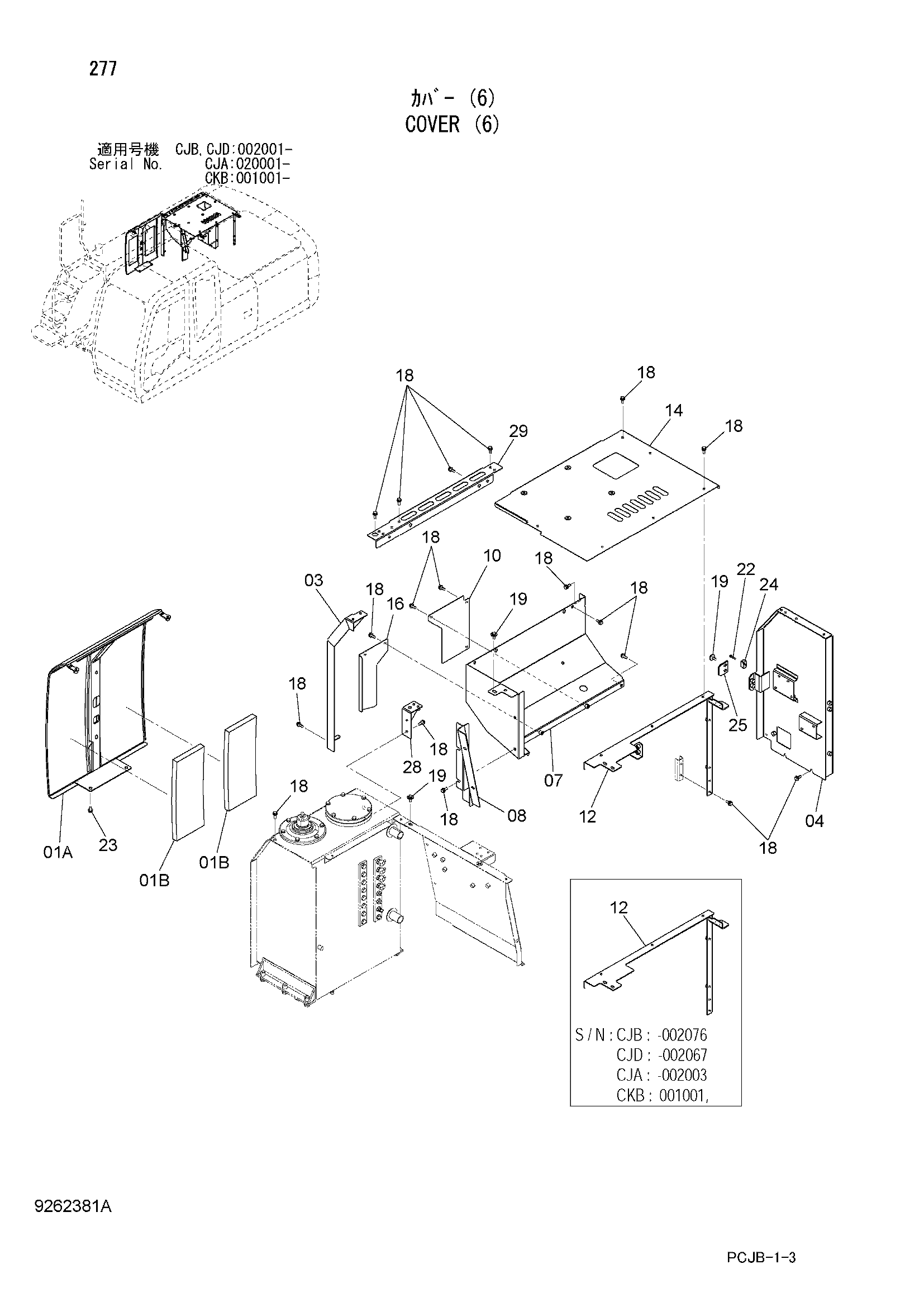

Заводская схема «Крышка (6)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8108668 | Крышка в сборе | 1 |
| 01A | 6024520 | Крышка | 1 |
| 01B | 4650193 | Резиновая прокладка | 2 |
| 03 | 7050497 | Опора | 1 |
| 04 | 7050499 | Крышка | 1 |
| 07 | 7050495 | Крышка | 1 |
| 08 | 7050496 | Опора | 1 |
| 10 | 4631253 | Крышка | 1 |
| 12 | 7047823 замена: 7053760 | Опора | 1 |
| 12 | 7053760 | Опора | 1 |
| 14 | 7050498 | Крышка | 1 |
| 16 | 3109809 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 35 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281030 | Болт с шайбой | 5 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 22 | J260635 | Болт с шайбой | 2 |
| 22A | J900635 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4652573 | Ограничитель | 1 |
| 25 | 4638905 | Ограничитель | 1 |
| 28 | 8106165 | Кронштейн | 1 |
| 29 | 8106164 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
