Тормоз трубопроводы (2-1)(верхняя платформа) — HITACHI ZX210W-3

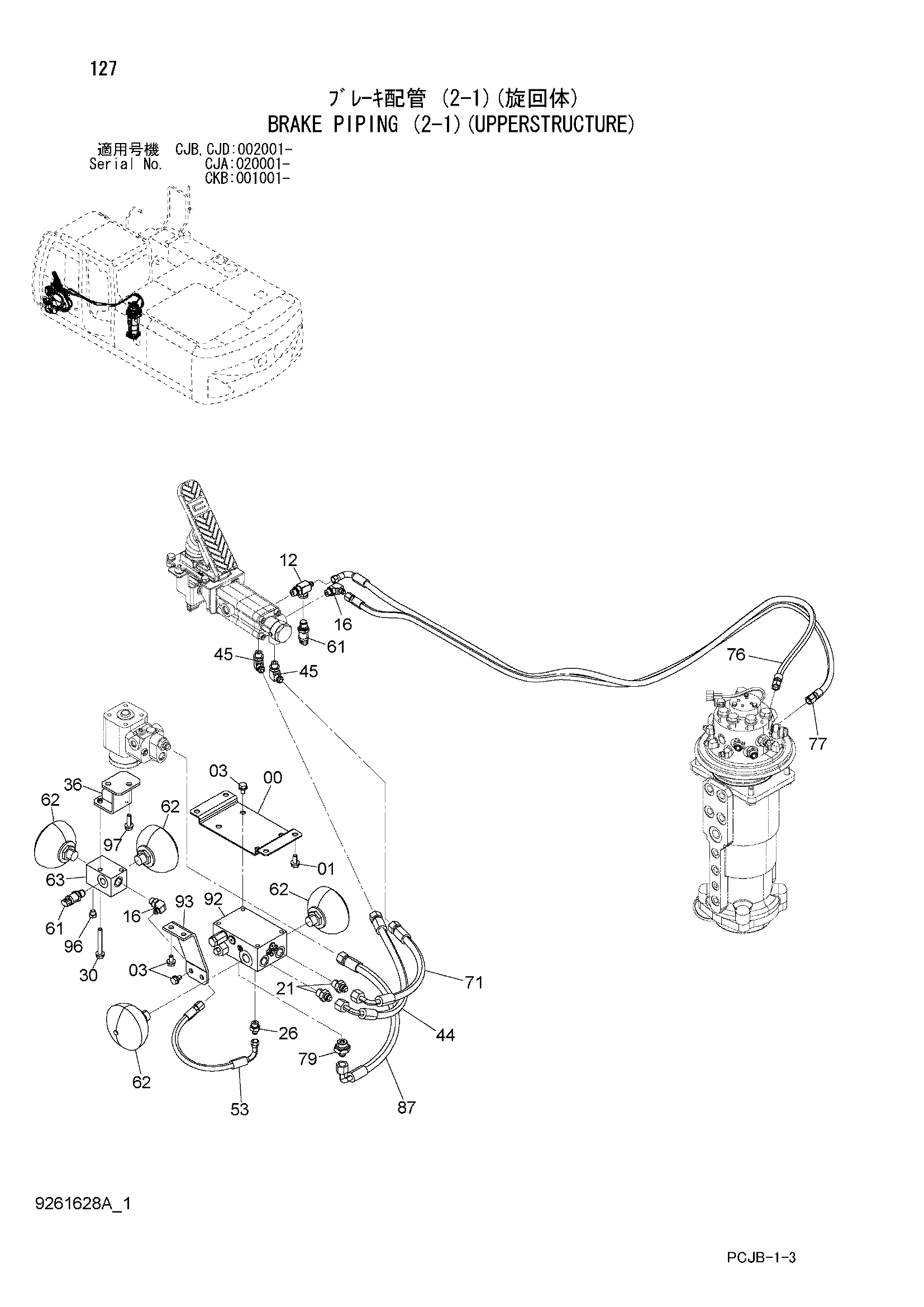

Заводская схема «Тормоз трубопроводы (2-1)(верхняя платформа)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651302 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 8 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 12 | 4632991 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852144 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | J271080 | Болт с шайбой | 2 |
| 30A | J901080 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 36 | 8111954 | Кронштейн | 1 |
| 44 | 4463707 | Шланг | 1 |
| 45 | A852334 | Угловой штуцер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4315331 | Шланг | 1 |
| 61 | 4436271 | Датчик давления | 2 |
| 61A | 4365826 | Уплотнительное кольцо | 1 |
| 62 | 4459332 | Гидроаккумулятор | 4 |
| 63 | 4651255 | Коллектор блок | 1 |
| 71 | 4654141 | Шланг | 1 |
| 76 | 4674281 | Шланг (12) | 1 |
| 77 | 4674282 | Шланг (13) | 1 |
| 79 | 4279302 | Адаптер | 1 |
| 79A | 4506424 | Уплотнительное кольцо | 1 |
| 87 | 4402709 | Шланг | 1 |
| 92 | 4674483 | Клапан | 1 |
| 93 | 4676231 | Кронштейн | 1 |
| 96 | A885002 | Пробка | 1 |
| 96A | 957366 | Уплотнительное кольцо | 1 |
| 97 | J271030 | Болт с шайбой | 2 |
| 97A | J901030 | Болт | 1 |
| 97B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
