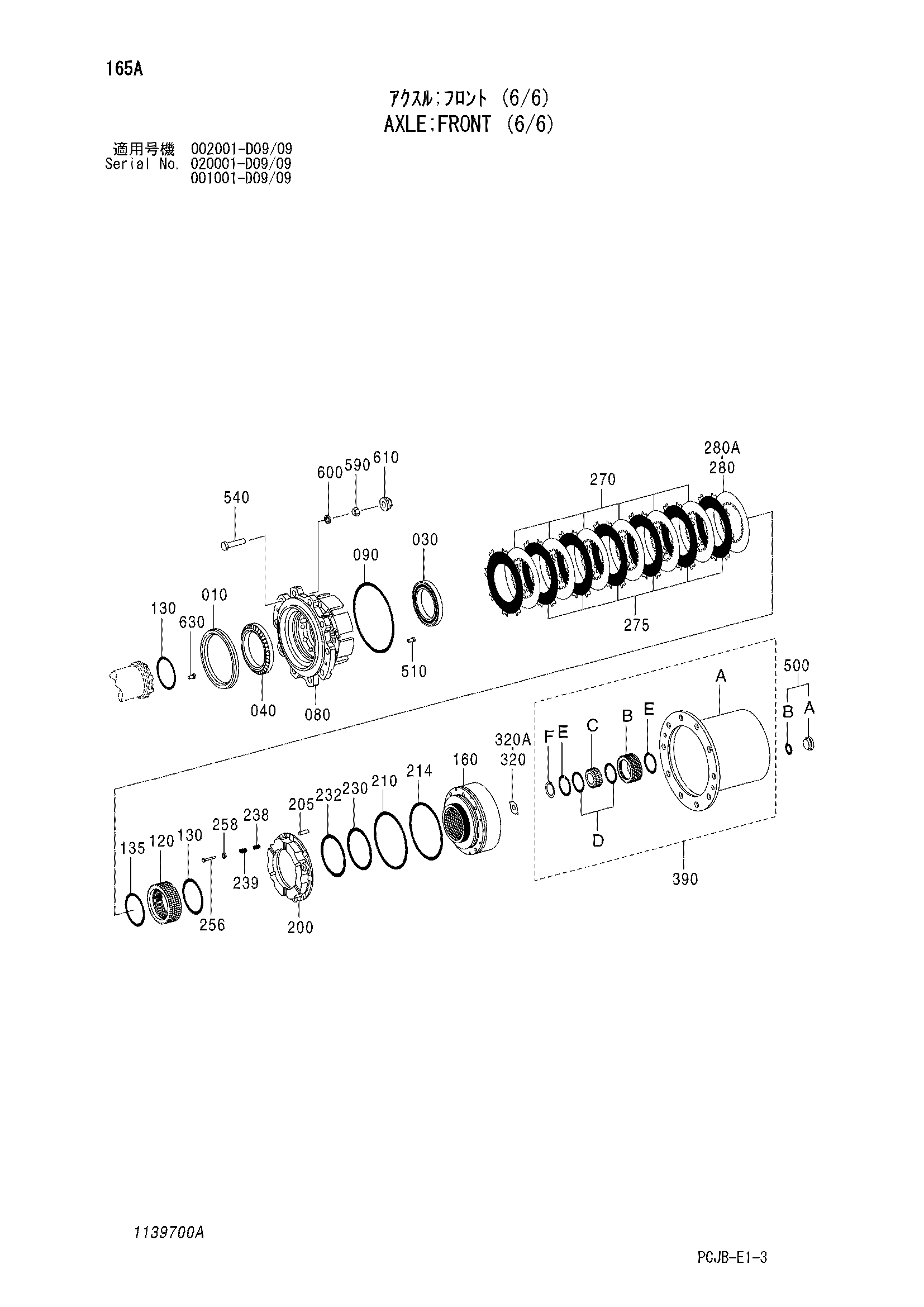

Мост передний (6/6) — HITACHI ZX210W-3

Заводская схема «Мост передний (6/6)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4654437	Мост передний (6/6)	1
010	1139701	Кольцо	2
030	0885002	Роликовый подшипник	2
040	1139702	Роликовый подшипник	2
080	1139703	HUB	2
090	1139704	Уплотнительное кольцо	2
120	1139705	Дисковый водило	2
130	1139706	Уплотнительное кольцо	4
135	1139707	Уплотнительное кольцо	2
160	1139708	Коронная шестерня	2
200	1139709	Поршень	2
205	1139710	Палец	8
210	1139711	U-образная манжета	2
214	1139712	Кольцо	2
230	1139713	U-образная манжета	2
232	1139714	Кольцо	2
238	0884527	Пружина сжатия	16
239	1139715	Пружина сжатия	16
256	1139716	Болт	16
258	0884530	Втулка	16
270	1139717	Муфта дисковый	14
275	1139718	Муфта дисковый 2.5mm	12
280A	1139719	Муфта дисковый 2.0mm	1
280A	1139720	Муфта дисковый 3.0mm	1
280A	1139718	Муфта дисковый 2.5mm	1
320A	0887047	Шайба упорный 1.5mm	1
320A	1139721	Шайба упорный 1.7mm	1
320A	0887049	Шайба упорный 2.0mm	1
320A	0887050	Шайба упорный 2.2mm	1
320A	0887051	Шайба упорный 2.5mm	1
320A	0887052	Шайба упорный 2.7mm	1
320A	1139722	Шайба упорный 3.0mm	1
390	1139723	Водило планет.	2
390A	1139724	Водило планет.	1
390B	1139725	Планетарная шестерня	3
390C	0887042	Роликовый подшипник	3
390D	0887044	Шайба	6
390E	0887045	Стопорное кольцо	6
390F	1139727	Стопорное кольцо	3
500A	1139445	Пробка	1
500B	0884348	Уплотнительное кольцо	1
510	0884555	Болт с внутренним шестигранником	4
540	1139729	Болт	20
590	4699343	Пружинная шайба	20
600	4699344	Кольцо	20
610	4699275	Гайка	20
630	1140941	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
