Гидролинии рабочего оборудования — HITACHI ZX210W-3

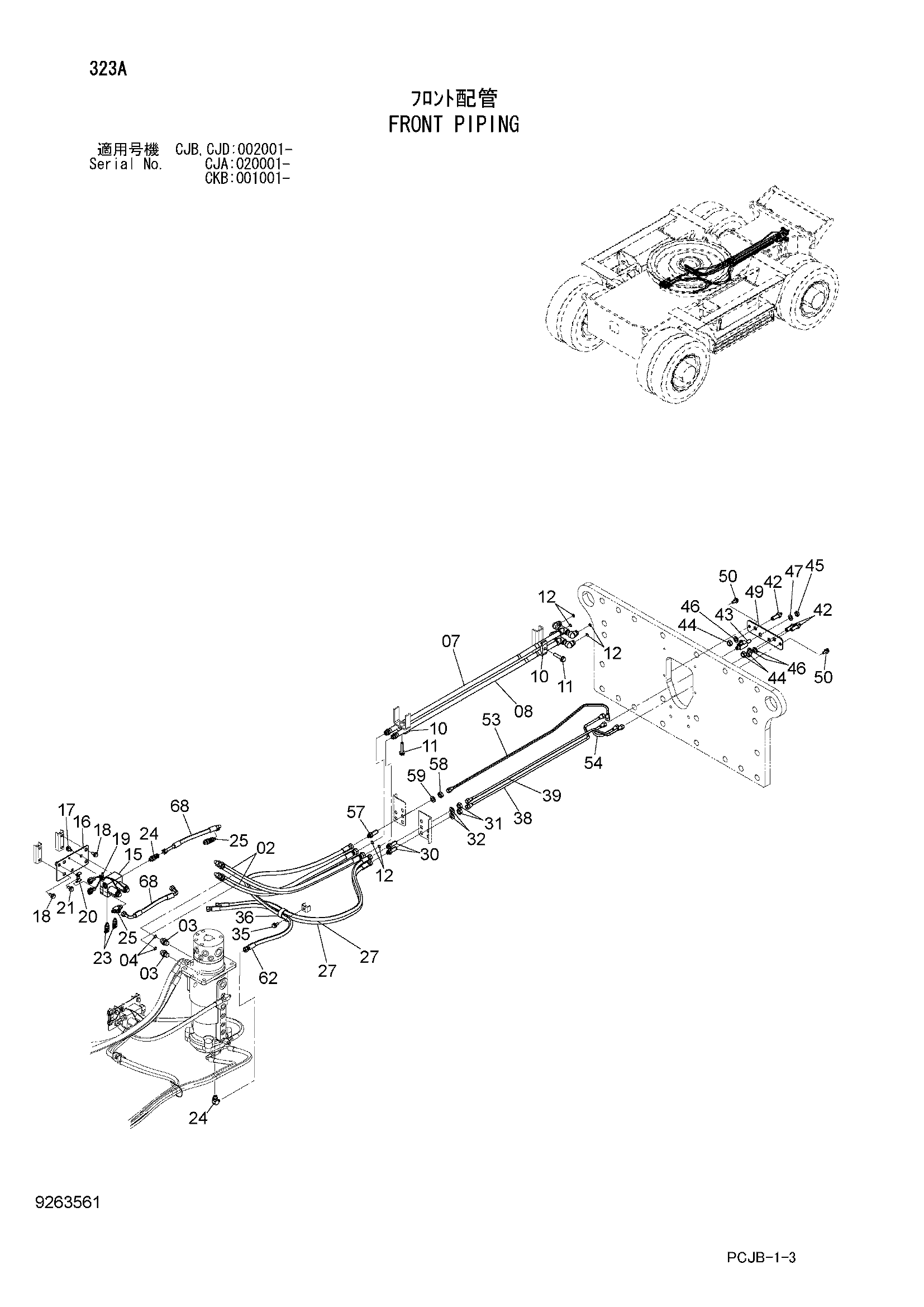

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9281673 | Шланг в сборе | 2 |
| 02A | 4660513 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | A853144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 8103754 | Трубка | 1 |
| 08 | 8103755 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 2 |
| 11 | J271260 | Болт с шайбой | 2 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 6 |
| 15 | 4463199 | Электромагнитный клапан | 1 |
| 16 | 9765720 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4254600 | Зажим | 1 |
| 20 | 4602634 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | A852323 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852333 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852433 | Тройник | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 9198370 | Шланг в сборе | 2 |
| 27A | 4449883 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 30 | 4183224 | Адаптер | 2 |
| 31 | J952016 | Гайка | 2 |
| 32 | A590116 | Плоская шайба | 2 |
| 35 | J271025 | Болт с шайбой | 1 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4190291 | Зажим | 1 |
| 38 | 3107257 | Трубка | 1 |
| 39 | 3107258 | Трубка | 1 |
| 42 | 4183224 | Адаптер | 3 |
| 43 | 3048482 | Тройник | 1 |
| 44 | J952016 | Гайка | 3 |
| 45 | 4202531 | Гайка | 1 |
| 46 | A590116 | Плоская шайба | 3 |
| 47 | A590114 | Плоская шайба | 1 |
| 49 | 4649163 | Пластина | 1 |
| 50 | J271025 | Болт с шайбой | 2 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 53 | 3107259 | Трубка | 1 |
| 54 | 3107260 | Трубка | 1 |
| 57 | 4183224 | Адаптер | 1 |
| 58 | J952016 | Гайка | 1 |
| 59 | A590116 | Плоская шайба | 1 |
| 62 | 9228660 | Шланг в сборе | 1 |
| 62A | 4606527 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 2 |
| 68 | 9190075 | Шланг в сборе | 2 |
| 68A | 4436269 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
