Консоль крышка [JPN] — HITACHI ZX210W-3

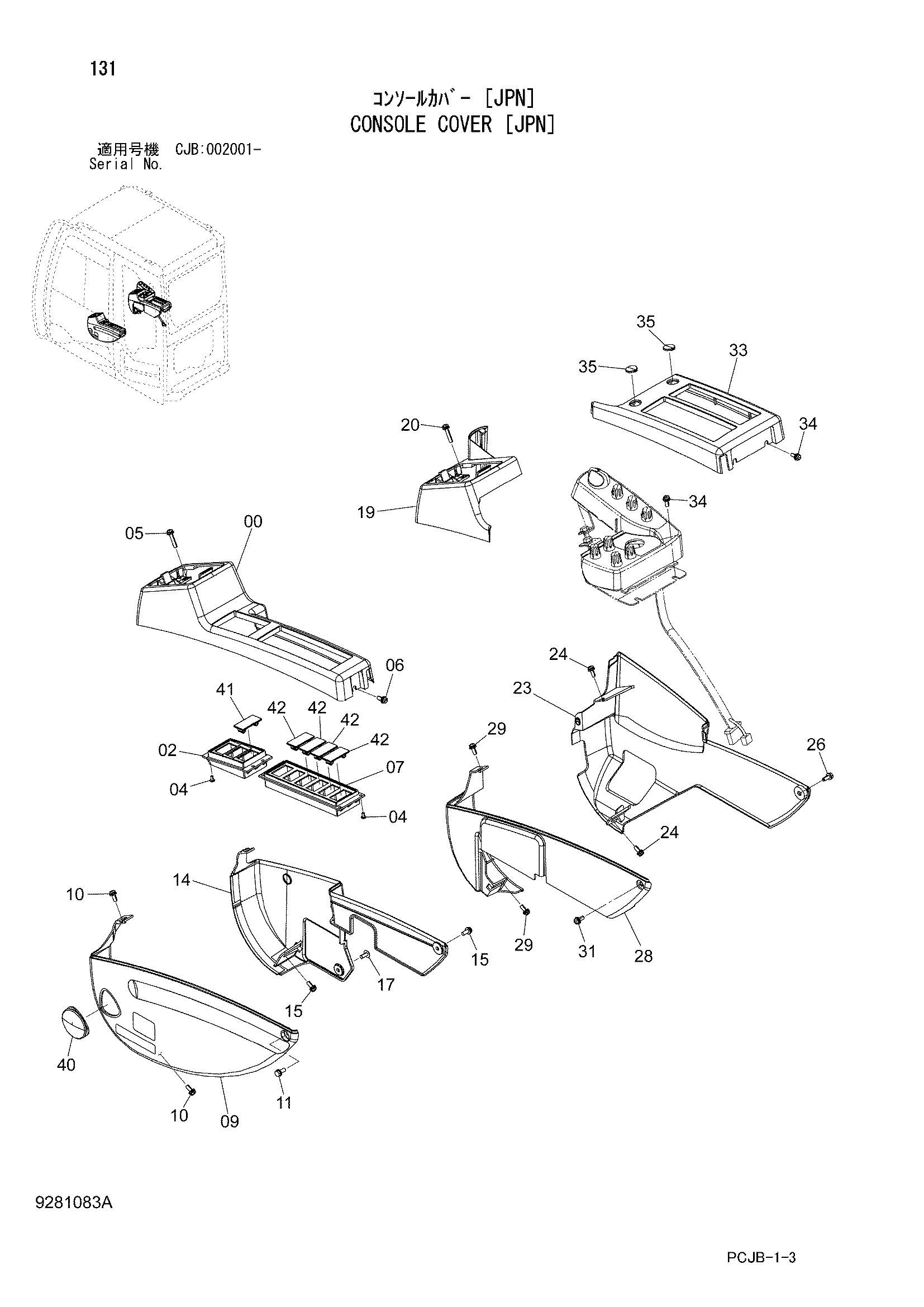

Заводская схема «Консоль крышка [JPN]» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Консоль крышка [JPN] HITACHI ZX210W-3](/catalog-drawings/11/1159d8ac-318a-401c-8abf-eb25aa56012e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640957 | Крышка | 1 |
| 02 | 2053294 | Корпус(3) | 1 |
| 04 | 4361800 | Самонарезающий винт | 8 |
| 05 | J460630 | Винт с шайбой | 4 |
| 06 | J460616 | Винт с шайбой | 1 |
| 07 | 2053295 | Корпус(6) | 1 |
| 09 | 4640958 | Крышка | 1 |
| 10 | J460616 | Винт с шайбой | 2 |
| 11 | J260616 | Болт с шайбой | 1 |
| 11A | J900616 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 14 | 4651535 | Крышка | 1 |
| 15 | J460616 | Винт с шайбой | 2 |
| 17 | J650614 | Винт | 1 |
| 19 | 4640960 | Крышка | 1 |
| 20 | J460630 | Винт с шайбой | 4 |
| 23 | 3107653 | Крышка | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 26 | J260616 | Болт с шайбой | 1 |
| 26A | J900616 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 28 | 4640962 | Крышка | 1 |
| 29 | J460616 | Винт с шайбой | 2 |
| 31 | J460616 | Винт с шайбой | 1 |
| 33 | 4640963 | Крышка | 1 |
| 34 | J460616 | Винт с шайбой | 4 |
| 35 | 4640965 | Колпачок | 2 |
| 40 | 3109544 | Резиновая втулка | 1 |
| 41 | 4620283 | Колпачок | 1 |
| 42 | 4620283 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
