Гидромотор трубопроводы (1-1) — HITACHI ZX210W-3

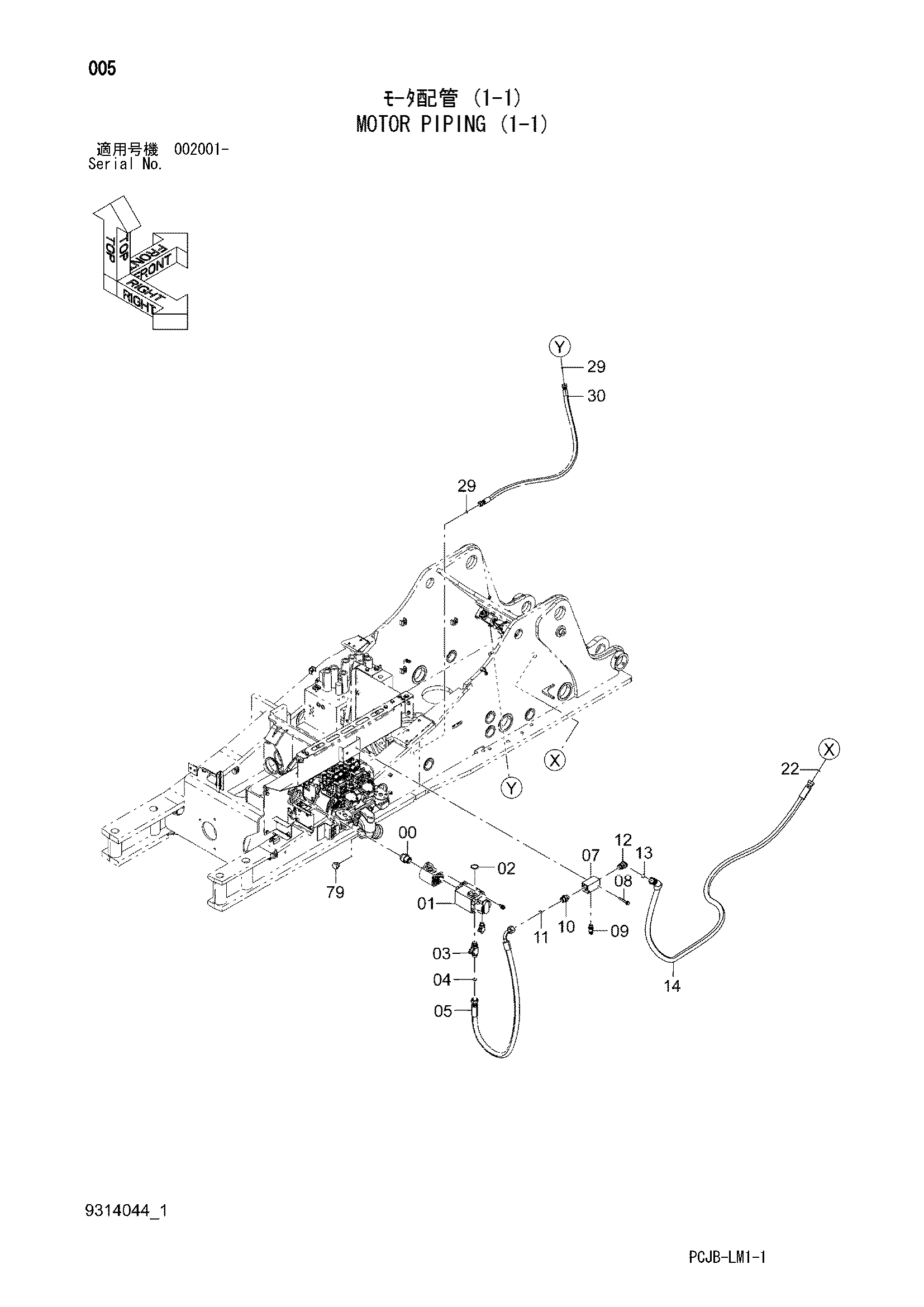

Заводская схема «Гидромотор трубопроводы (1-1)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3092248 | Вал шестерня | 1 |
| 01 | 4455361 | Шестерённый насос | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 1 |
| 03 | 4266328 | Тройник | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 1 |
| 05 | 4713610 | Шланг | 1 |
| 07 | 3118723 | Блок | 1 |
| 08 | J271070 | Болт с шайбой | 2 |
| 08A | J901070 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4436271 | Датчик давления | 1 |
| 09A | 4365826 | Уплотнительное кольцо | 1 |
| 10 | A853166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 1 |
| 12 | A853266 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 1 |
| 14 | 4713611 | Шланг | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 30 | 4260263 | Шланг | 1 |
| 79 | A885006 | Пробка | 1 |
| 79A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
